4. Isolationswiderstandsmessgerät anschließen.
5. Ersten String kurzschließen.
6. Prüfspannung einstellen. Dabei sollte die Prüfspannung möglichst nahe an der maximalen
Systemspannung der PV-Module liegen, darf sie aber nicht überschreiten (siehe Datenblatt der
PV-Module).
7. Isolationswiderstand messen.
8. Kurzschluss aufheben.
9. Messung mit verbleibenden Strings auf gleiche Weise durchführen.
☑ Wenn der Isolationswiderstand eines Strings deutlich vom theoretisch berechneten Wert
abweicht, liegt ein Erdschluss in dem betreffenden String vor.
10. Strings mit Erdschluss erst wieder an den Wechselrichter anschließen, wenn der Erdschluss
beseitigt ist.
11. Alle anderen Strings wieder an den Wechselrichter anschließen.
12. Den Wechselrichter wieder in Betrieb nehmen (siehe Kapitel 5, Seite 23).
13. Wenn der Wechselrichter anschließend weiterhin einen Isolationsfehler anzeigt, SMA Service
Line kontaktieren. Unter Umständen sind die PV-Module in der vorhandenen Anzahl nicht für
den Wechselrichter geeignet.
4.2.3 Funktion der Varistoren prüfen

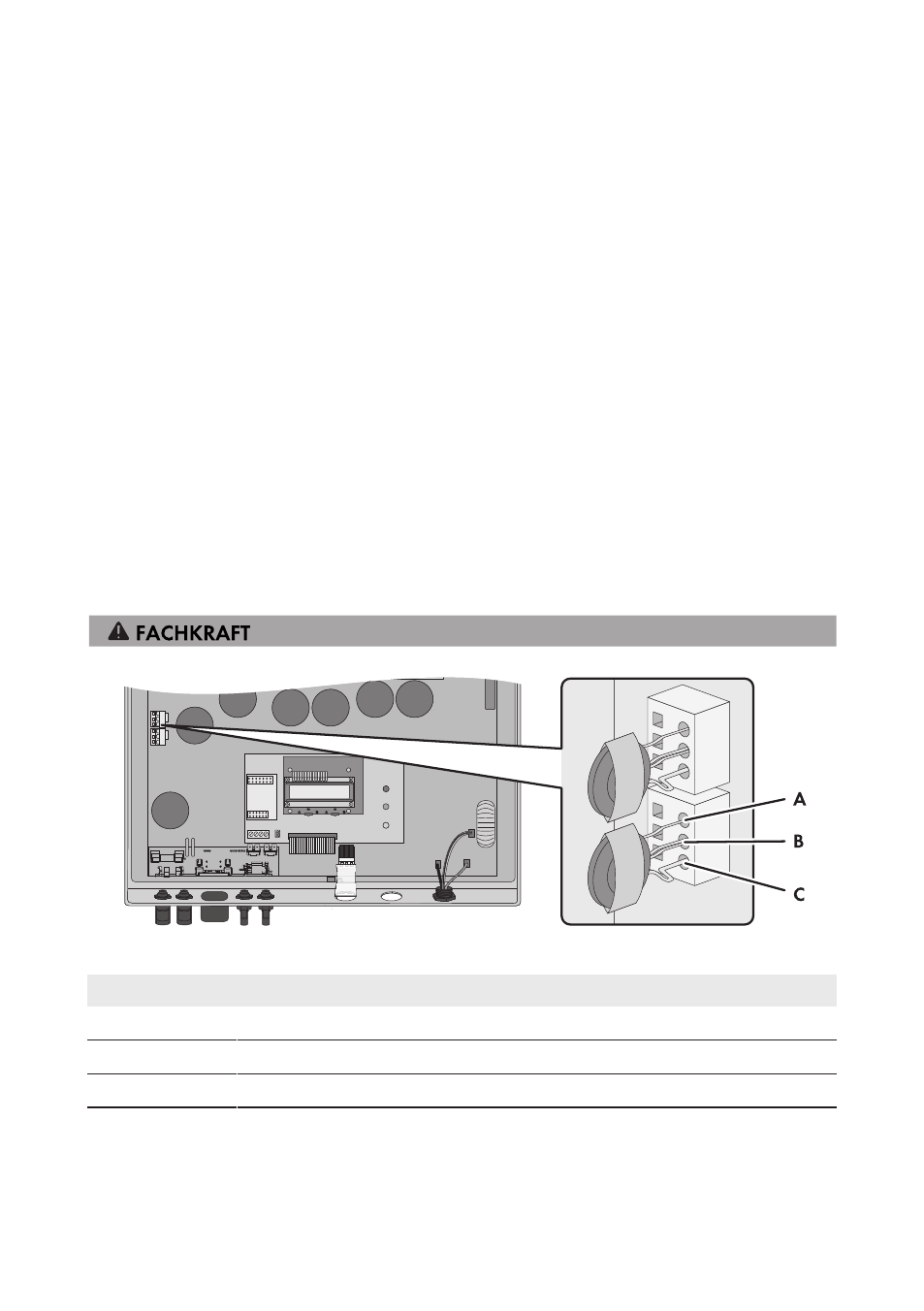

Abbildung 2: Varistoren im Inneren des Wechselrichters
Position Bezeichnung
A Oberer Anschlussdraht
B Mittlerer Anschlussdraht
C Unterer Anschlussdraht mit Schlaufe
