Seite 19
Prüfung mittels Isolationswiderstandsmessung
Wenn die Spannungsmessung keinen ausreichenden Hinweis auf einen Erdschluss liefert, kann die
Messung des Isolationswiderstands genauere Ergebnisse liefern.

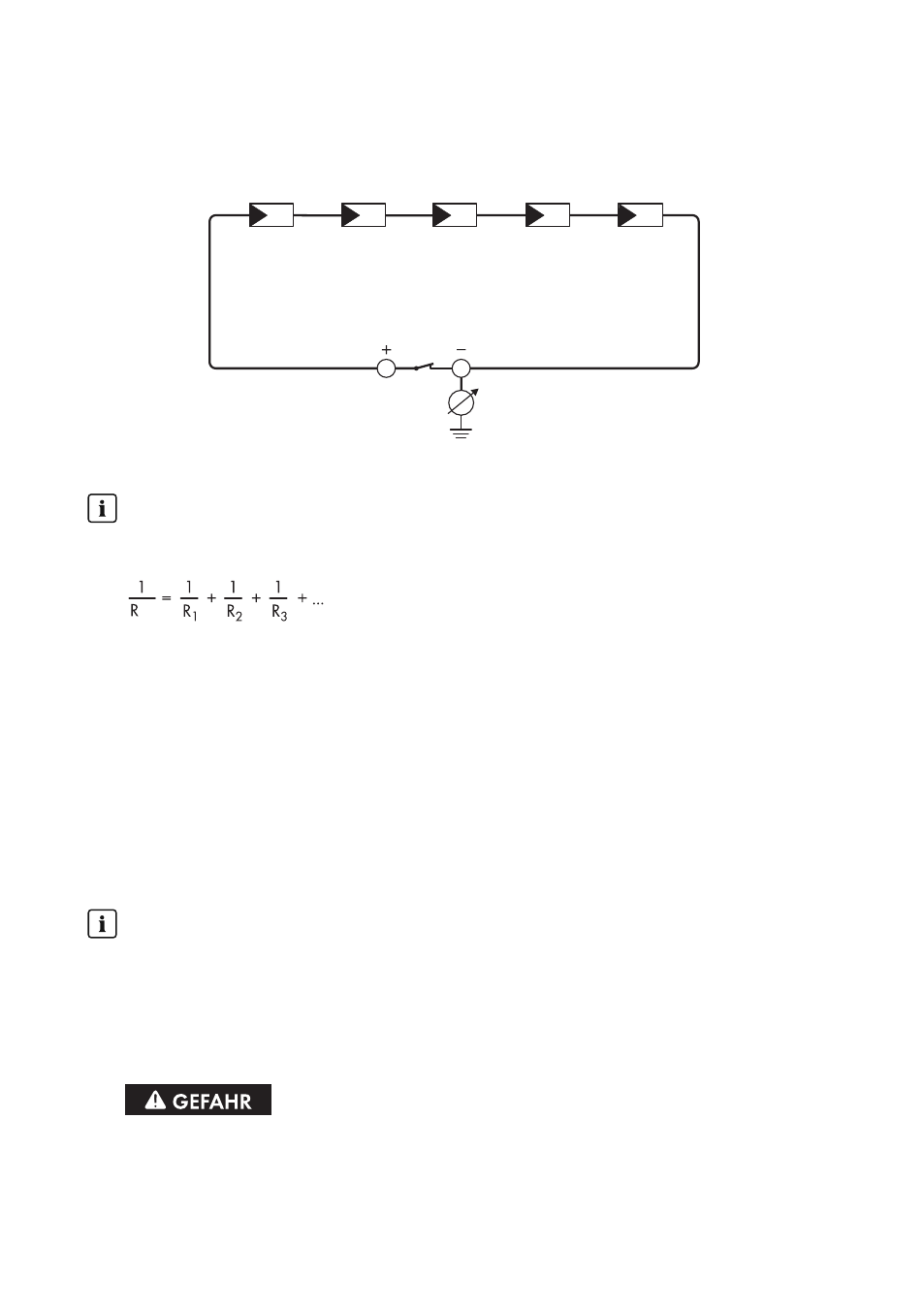

Abbildung 1: Schematische Darstellung der Messung
Berechnung des Isolationswiderstands
Der zu erwartende Gesamtwiderstand der PV-Anlage oder eines einzelnen Strings kann über
folgende Formel berechnet werden:
ges
Den genauen Isolationswiderstand eines PV-Moduls können Sie beim Modulhersteller erfragen
oder dem Datenblatt entnehmen.
Als Durchschnittswert für den Widerstand eines PV-Moduls kann jedoch bei
Dünnschichtmodulen ca. 40 MOhm und bei poly- und monokristallinen PV-Modulen
ca. 50 MOhm pro PV-Modul angenommen werden (weitere Informationen zur Berechnung
des Isolationswiderstands siehe Technische Information "Isolationswiderstand (Riso) von nicht
galvanisch getrennten PV-Anlagen" unter ).
Benötigte Geräte:
☐ Geeignete Vorrichtung zum sicheren Trennen und Kurzschließen
☐ Isolationswiderstandsmessgerät
Vorrichtung zum sicheren Trennen und Kurzschließen des PV-Generators notwendig
Die Isolationswiderstandsmessung kann nur mit einer geeigneten Vorrichtung zum sicheren
Trennen und Kurzschließen des PV-Generators erfolgen. Wenn keine geeignete Vorrichtung
vorhanden ist, darf die Isolationswiderstandsmessung nicht durchgeführt werden.
Vorgehen:
1. Zu erwartenden Isolationswiderstand pro String berechnen.
2.
Lebensgefahr durch hohe Spannungen
• Den Wechselrichter spannungsfrei schalten (siehe Kapitel 2.2, Seite 8).
3. Kurzschluss-Vorrichtung installieren.
4 Fehlersuche
