Anschluss des AC-Ausgangs
Verwendet wird ein Rundsteckverbindersystem, welches verschiedene Kabeldurch-
messer im Kabelauslass ermöglicht. Dazu sind im Beipack eine PG13,5- und eine
PG16-Druckschraube enthalten. Prüfen Sie, welche Verschraubung für Ihr AC-Kabel
die richtige ist.
Gehen Sie bei dem Anschluss des AC-Ausgangs wie folgt vor:
3. Entnehmen Sie nun dem Beipack die Teile der AC-Kupplungsdose und schließen
Sie die abgemantelte und abisolierte Leitung wie auf den folgenden Seiten be-
schrieben an.
Bevor Sie die Netzleitung an die AC-Kupplungsdose anschlie-
ßen, überprüfen Sie diese auf Spannungsfreiheit.
1. Überprüfen Sie die Netzspannung. Ist diese hö-
her als 260 V, kann der Sunny Boy 2800i nur
eingeschränkt arbeiten. Hier sollte der lokale
Netzbetreiber für Abhilfe sorgen.
max. 260 V!
Die maximale Netzspannung für den
Einspeisebetrieb beträgt 260 V!

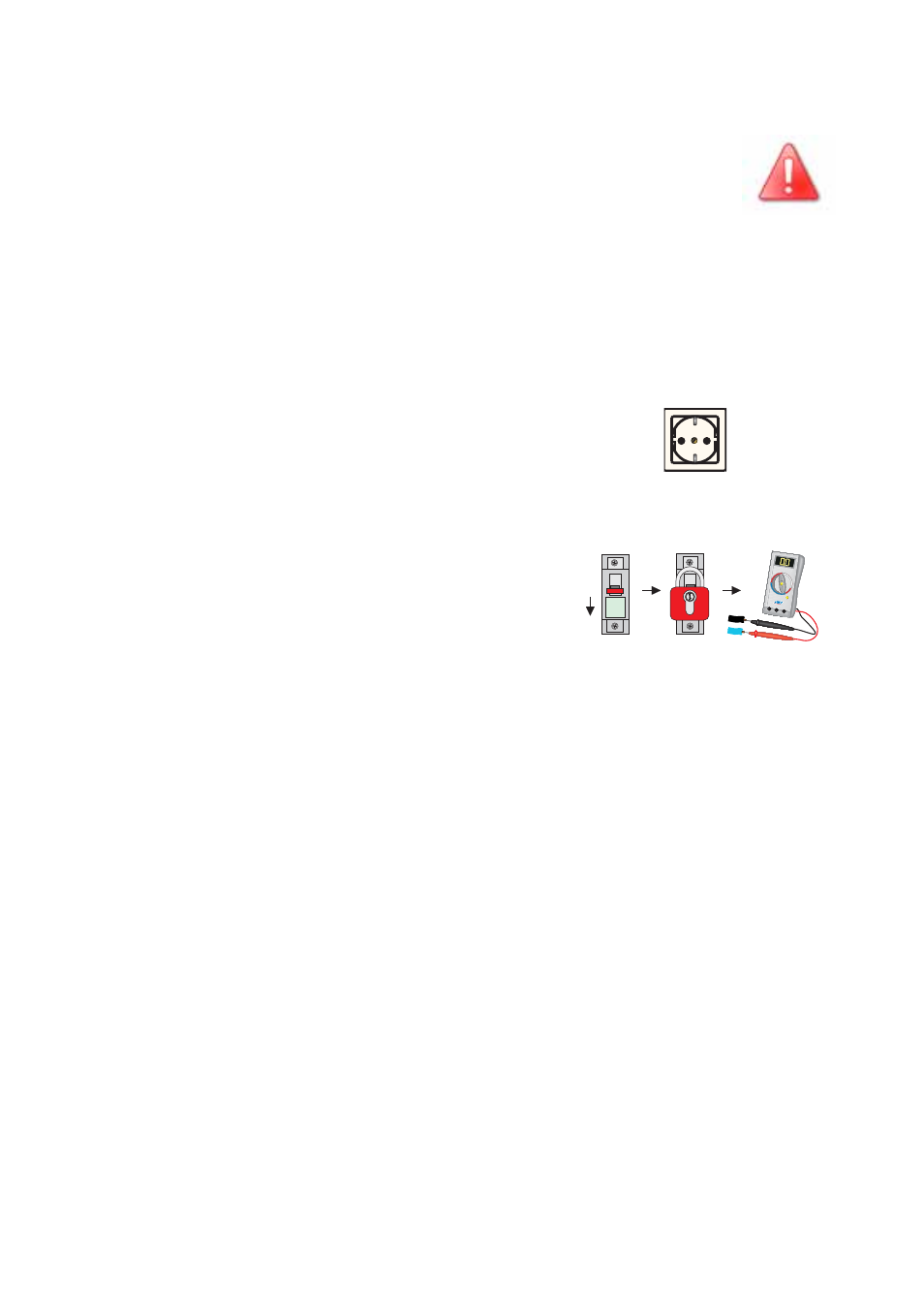

2. Schalten Sie den Netzanschluss frei (Leitungs-
schutzschalter ausschalten), sichern Sie ihn ge-
gen Wiedereinschalten und stellen Sie die
Spannungsfreiheit fest.
Vor Arbeiten am Sunny Boy muss die
Spannungsfreiheit des AC-Ausgangs
sichergestellt sein!
1. 2. 3.
Aus!
