Sunny Boy öffnen und verschließen
Installationsanleitung
SB2800i-11:SD2006
Seite 27
6 Sunny Boy öffnen und verschließen
6.1 Öffnen des Sunny Boy
1.
Schalten Sie den Leitungsschutzschalter aus.
2.
Trennen Sie den PV-Generator vom Sunny Boy 2800i.
3.
Warten Sie 5 Minuten!
4.

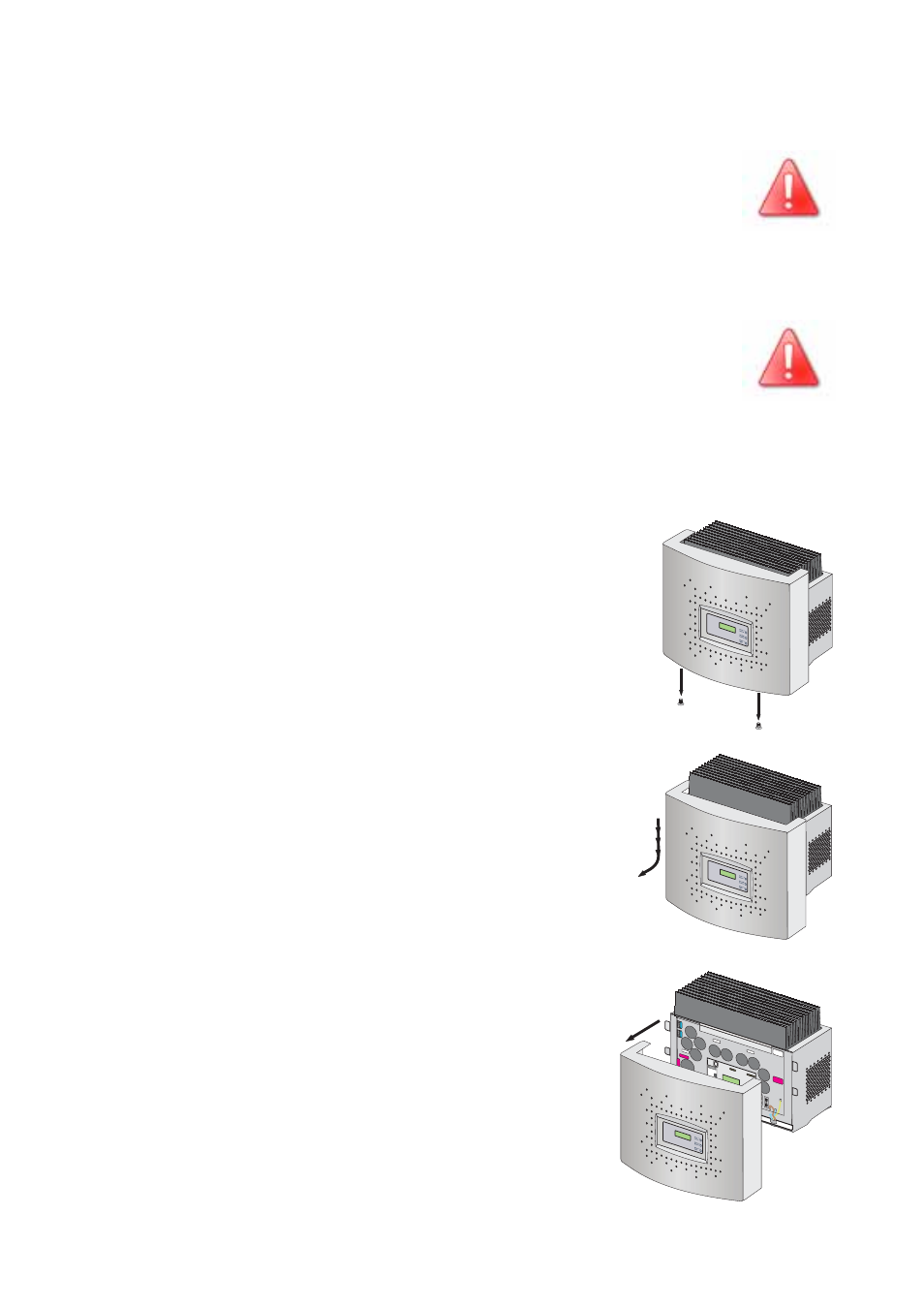

Lösen Sie die beiden Schrauben des Gehäusede-
ckels an der Unterseite des Sunny Boy 2800i.
5.
Schieben Sie den Deckel vorsichtig nach unten (ca.
4 cm).
6.
Ziehen Sie den Deckel anschließend gleichmäßig
nach vorne ab. Entfernen Sie jetzt die Schutzleiter
(PE)-Verbindung vom Deckel.
Wenn das Gerät geöffnet werden muss, beachten Sie stets Ka-
pitel 2 „Sicherheitshinweis” (Seite 7).
Achtung: Halten Sie unbedingt die unten aufgeführte Reihen-
folge ein!
