Installation
Installationsanleitung
SB2800i-11:SD2006
Seite 23
5.
Drehen Sie nun die Druckschraube fest
auf die Gewindehülse.
6.
Drehen Sie die Verschraubung zur Ab-
dichtung fest.
Die AC-Kupplungsdose ist nun fertig konfektioniert.
Sollten Sie den Sunny Boy nicht gleich anschließen, so verschließen Sie den Buchsen-
einsatz mit der ebenfalls im Beipack enthaltenen Verschlusskappe.
Ist der Sunny Boy schon fest installiert, kann nun die fertig konfektionierte AC-Kupp-
lungsdose mit dem Flanschstecker des Sunny Boy fest verbunden werden. Dazu ent-
fernen Sie bitte die transparente Schutzkappe vom Flanschstecker am Sunny Boy.
Drehen Sie den Gewindering der AC-Kupplungsdose fest auf den Flanschstecker, um
die Verbindung abzudichten und zu sichern.
Schalten Sie den Leitungsschutzschalter noch nicht ein! Der
Sunny Boy 2800i darf erst an das AC-Netz angeschlossen wer-
den, wenn die PV-Strings angeschlossen sind und das Gerät
fest verschlossen ist.

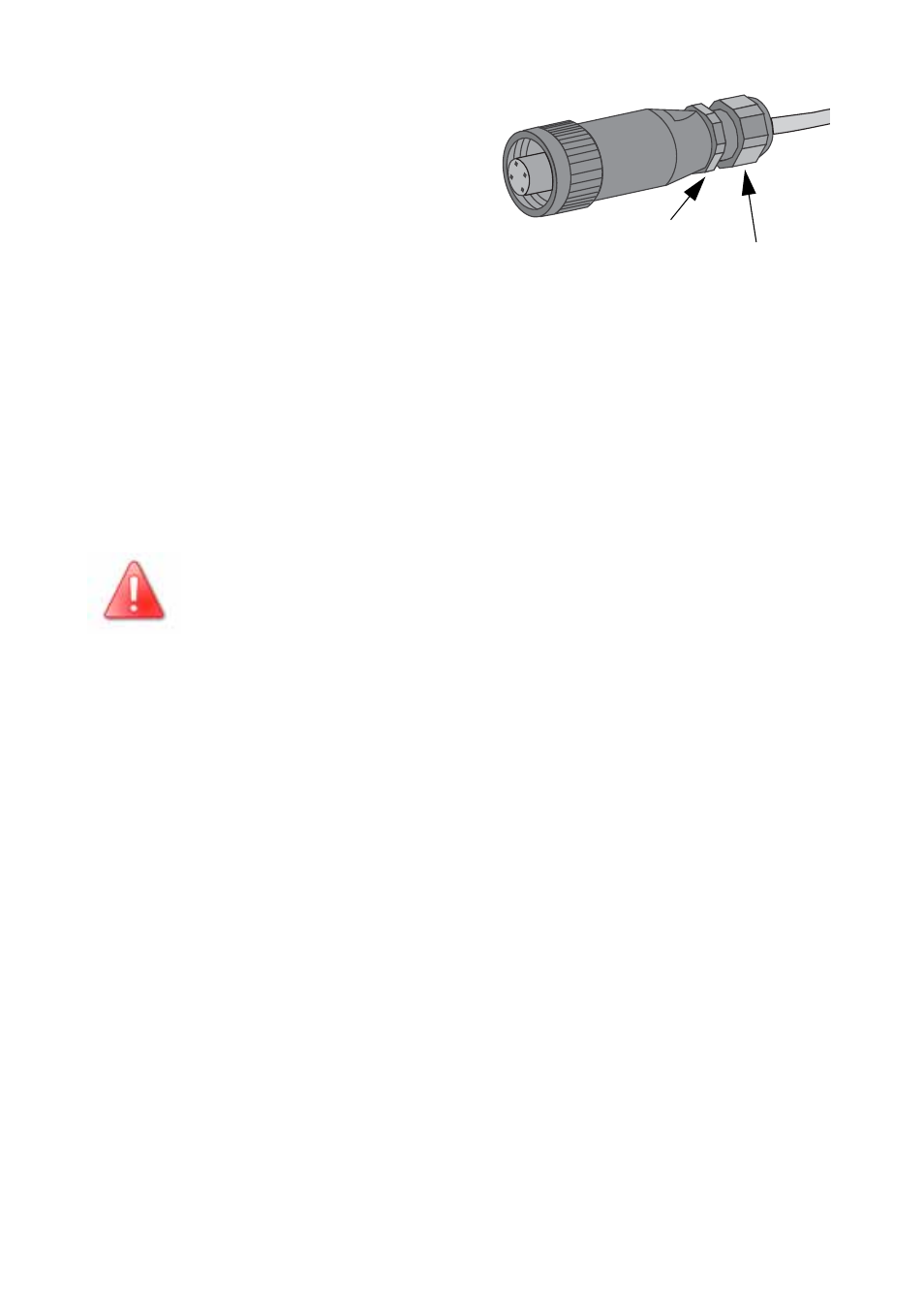

Druckschraube
PG16-Verschraubung
