Elektrischer Anschluss
Installationsanleitung
SMC6-8TL-IDE101040
21
5 Elektrischer Anschluss
5.1 Übersicht des Anschlussbereichs
5.1.1 Außenansicht

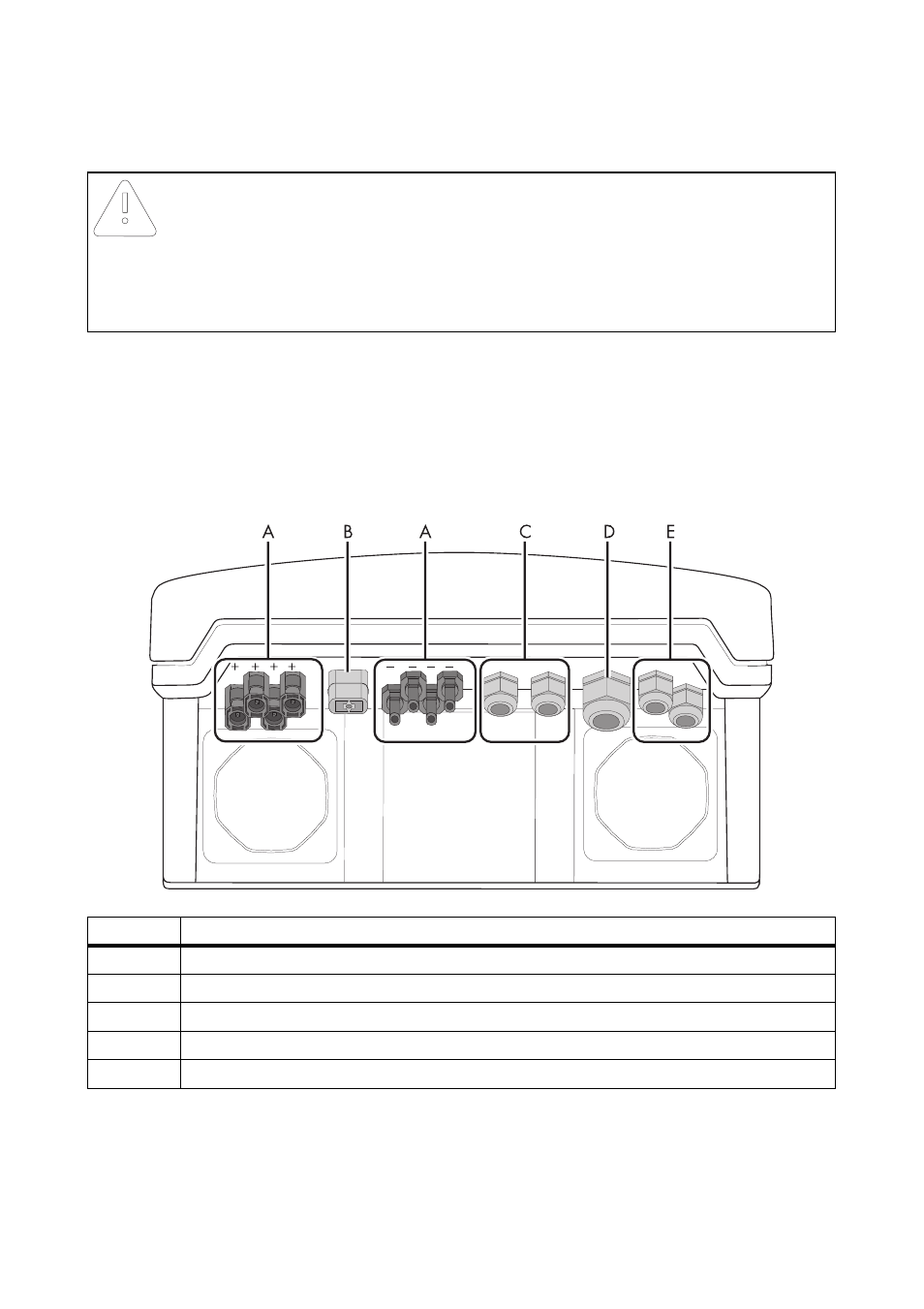

Folgende Abbildung zeigt die Zuordnung der einzelnen Anschlussbereiche an der Unterseite des
Wechselrichters.
ACHTUNG!
Beschädigung des Wechselrichters durch elektrostatische Entladung!
Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel
beschädigt werden.
• Erden Sie sich vor Berühren eines Bauteils.
Objekt
Beschreibung
A
DC-Steckverbinder für den Anschluss der PV-Strings
B
Buchse für den Anschluss des DC-Lasttrenners Electronic Solar Switch (ESS)
C
Kabelverschraubung für die optionale Kommunikation über RS485 oder Funk (PG16)
D
Kabelverschraubung für Netzanschluss (AC) (12 mm … 25 mm)
E
Kabelverschraubungen für SMA Power Balancer
