SMA Solar Technology AG
Fehlersuche
Installationsanleitung
SMC6-8TL-IDE101040
73
9.3 Rote LED leuchtet dauerhaft
Wenn während des Betriebs die rote LED dauerhaft leuchtet, dann liegt entweder ein Erdschluss im
PV-Generator vor oder mindestens einer der Varistoren für den Überspannungsschutz ist defekt.
9.3.1 PV-Generator auf Erdschluss prüfen
1. Den Wechselrichter AC- und DC-seitig trennen, wie in Kapitel 7.2 „Wechselrichter öffnen“
(Seite 54) beschrieben.

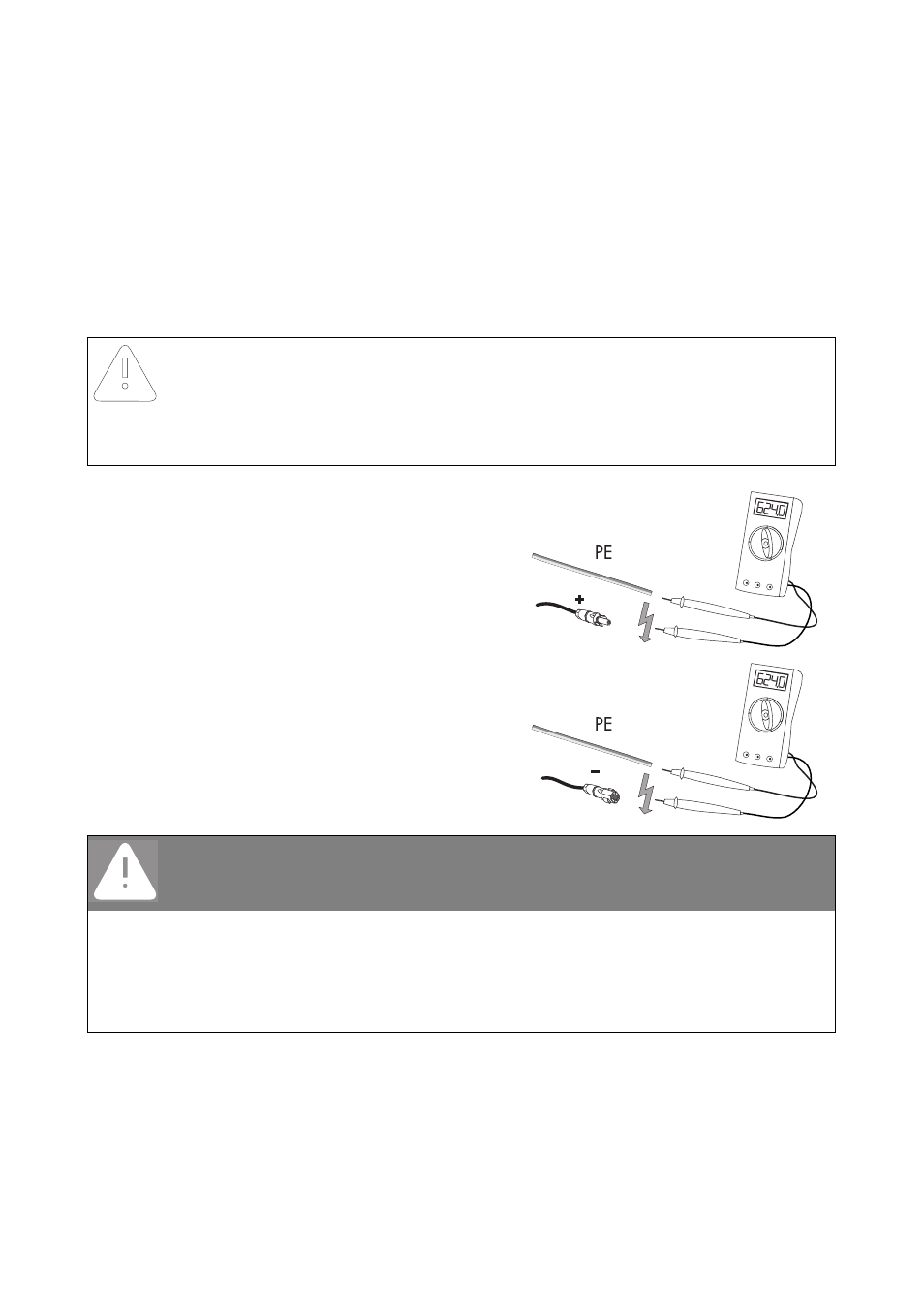

2. Spannungen zwischen Pluspol eines einzelnen
Strings und Minuspol eines einzelnen Strings gegen
Erdpotenzial messen.
☑ Wenn eine stabile Spannung messbar ist, dann
liegt ein Erdschluss im betreffenden String vor.
ACHTUNG!
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 700 V
einsetzen.
GEFAHR!
Lebensgefahr durch Stromschlag!
Bei einem Erdschluss kann der PV-Generator unter hohen Spannungen stehen.
• Gestell des PV-Generators nicht anfassen.
• Warten bis keine Spannung mehr messbar ist.
• Keine Strings mit Erdschluss an den Wechselrichter anschließen.
