5.2.2 Wechselrichter an das öffentliche Netz (AC) anschließen
1. Netzspannung prüfen und mit „
VAC nom
“ auf dem Typenschild vergleichen.
Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das
entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de.
2. Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.

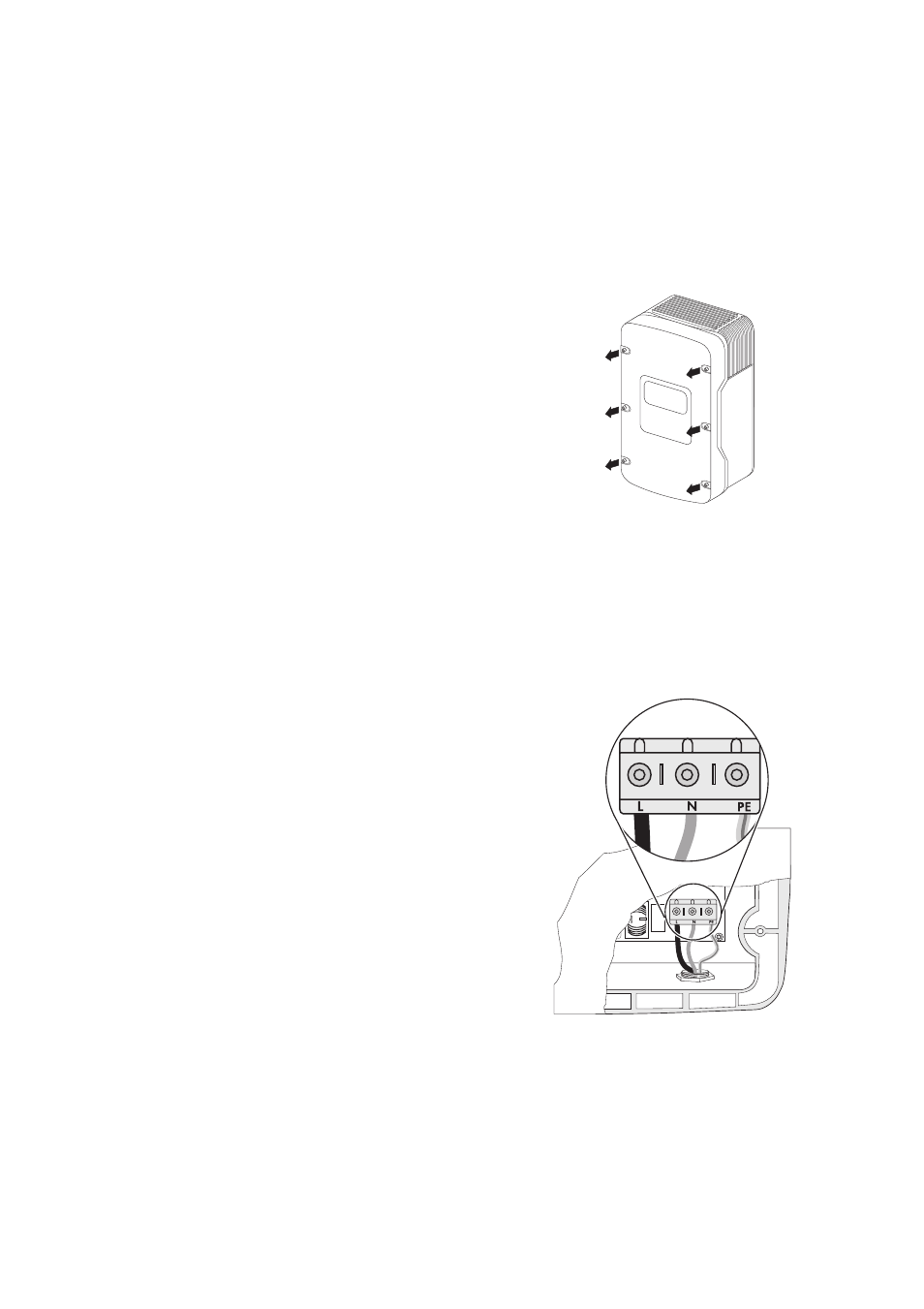

3. Alle Deckelschrauben lösen und Deckel abnehmen.
4. Abklebung der AC-Gehäuseöffnung (siehe „D“ auf
Seite 21) entfernen.
5. AC-Verschraubung von außen in die
Gehäuseöffnung setzen und von innen mit der
Gegenmutter festschrauben.
6. Kabel durchziehen.
7. L, N und den Schutzleiter (PE) entsprechend der
Beschriftung mit Hilfe eines Schraubendrehers an
die Klemmblöcke anschließen.
Die PE-Ader muss dabei 5 mm länger sein als die
von L und N!
L und N dürfen nicht vertauscht werden!
8. Verschraubung an der Gehäuseöffnung fest verschließen.
