6 Elektrischer Anschluss
SMA Solar Technology AG
36
WB3-5TL-21-IA-de-10
Installationsanleitung

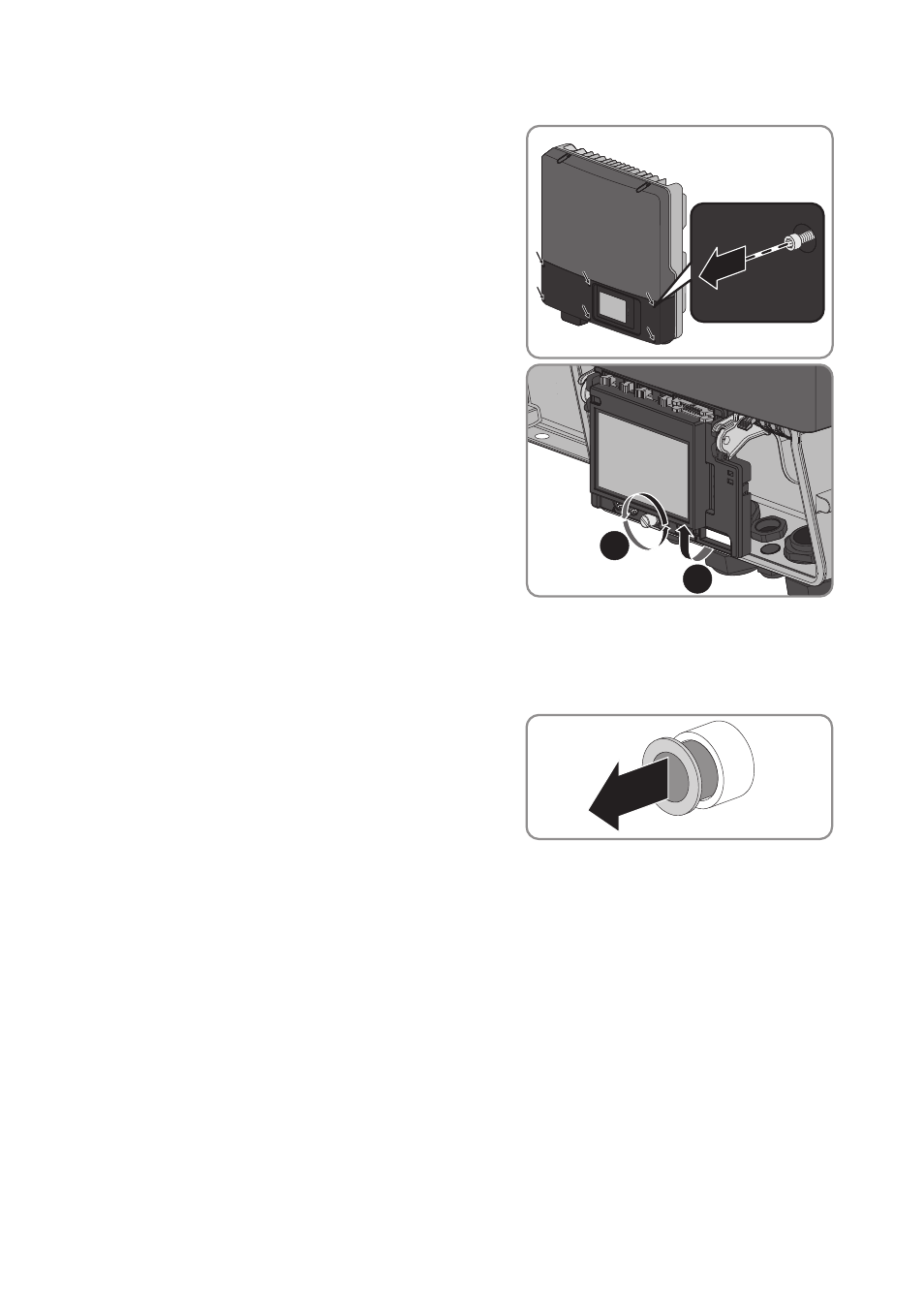

4. Alle 6 Schrauben des unteren Gehäusedeckels mit
einem Innensechskant‑Schlüssel (SW 3) lösen und
den Gehäusedeckel abnehmen.
5. Um mehr Freiraum für den Anschluss zu haben, das
Display hochklappen. Dazu Schraube am Display
lösen.
☑ Das Display rastet ein.
6. Wenn der Durchmesser des AC‑Kabels 15 mm bis 21 mm beträgt, Einsatz aus der Dichtung in
der AC‑Kabelverschraubung herausnehmen:
• Überwurfmutter der AC‑Kabelverschraubung abdrehen.
• Einsatz in der Dichtung der
AC‑Kabelverschraubung herausnehmen.
• Überwurfmutter etwas auf die AC‑Kabelverschraubung drehen. Dabei die Überwurfmutter
nicht festdrehen.
7. Das AC‑Kabel abisolieren.
8. L und N jeweils 5 mm kürzen.
9. L, N und PE jeweils 12 mm abisolieren.
10. Das AC‑Kabel durch die Kabelverschraubung in den Wechselrichter führen. Dazu wenn nötig
Überwurfmutter der Kabelverschraubung etwas lösen.
1
2
