6 Elektrischer Anschluss
SMA Solar Technology AG
40
WB3-5TL-21-IA-de-10
Installationsanleitung
6.4 DC‑Anschluss
6.4.1 Anschlusskabel an DC‑Steckverbinder anschließen

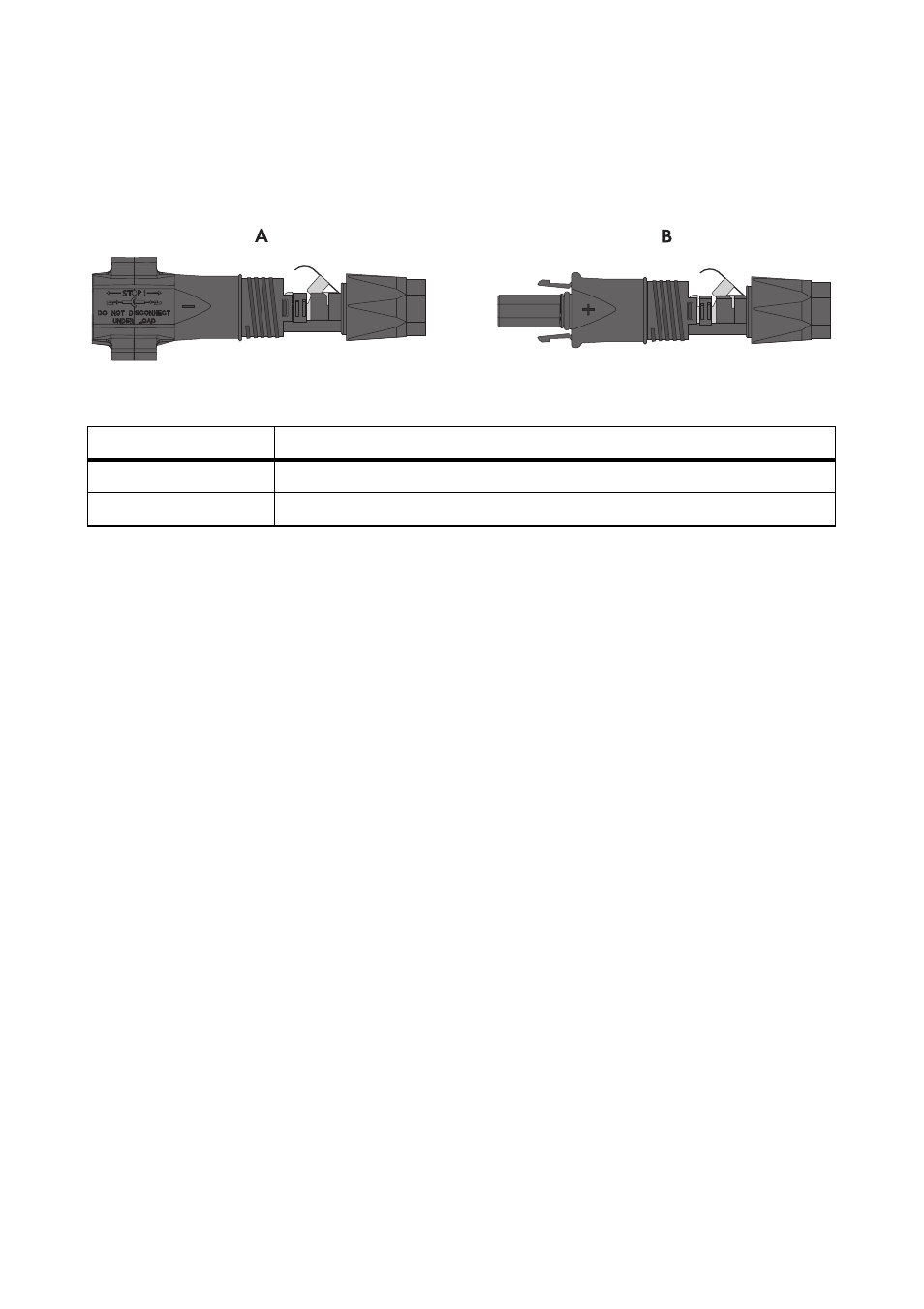

Abbildung 12: DC-Steckverbinder
Benötigtes Material (nicht im Lieferumfang enthalten):
☐ 2 PV1-F-Kabel für den Anschluss des Gleichrichters (Länge: maximal 30 m)
☐ 2 PV1-F-Kabel zum Brücken der DC‑Eingänge am Wechselrichter (Länge: 25 cm … 35 cm)
Kabelanforderungen:
☐ Außendurchmesser: 5 mm … 8 mm
☐ Leiterquerschnitt: 2,5 mm² … 6 mm²
Zuordnung der PV1-F-Kabel zu den DC-Steckverbindern:
• Ein PV1-F-Kabel für den Anschluss des Gleichrichters an einen positiven DC-Steckverbinder
anschließen.
• Ein PV1-F-Kabel für den Anschluss des Gleichrichters an einen negativen DC-Steckverbinder
anschließen.
• Beide Enden des PV1-F-Kabels zum Brücken der DC‑Eingänge an jeweils einen positiven
DC‑Steckverbinder anschließen.
• Beide Enden des PV1-F-Kabels zum Brücken der DC‑Eingänge an jeweils einen negativen
DC‑Steckverbinder anschließen.
Position
Bezeichnung
A
Negativer DC-Steckverbinder
B
Positiver DC-Steckverbinder
