G-27
Montageanleitung
427B-G-029A
1. Bringen Sie die Halterungen E unter Verwendung der
Schrauben I an den Seitenteilen A und B an (Abbildung
3).
• Wenn Sie die Halterung E an dem Seitenteil B anbrin-
gen, schieben Sie eine Klemme J in die Schraube I,
bevor Sie die Schraube I an dem Punkt 3 in das Seiten-
teil schrauben.
2. Bringen Sie die Winkel F unter Verwendung der vier
Schrauben I an den Seitenteilen A und B an (Abbildung
3).
3. Die Höheneinstellschraube H in die Bohrung 4 in der Mitte
der Rückseite des Querstücks D einbauen (Abbildung 3).
4. Die Seitenteile A und B mit den vier Schrauben D an dem
Querstück G anbringen (Abbildung 3).
• Darauf achten, dass das Querstück D richtig positioniert
ist, wie es durch 5 in dem Detail der Abbildung 3 darge-
stellt ist. Es sollte im rechten Winkel (90 Grad) zu den
beiden Seitenteilen angeordnet sein. Auch darauf achten,
dass die Seitenteile A und B parallel zueinander ange-
ordnet sind. Falls die Teile nicht richtig positioniert sind,
gelangen die in das Querstück D eingebauten Muttern
nicht richtig in Eingriff mit den Schrauben G. Dies kann
zu einem Ausbrechen der Gewinde und zu einem Durch-
drehen der Muttern führen.

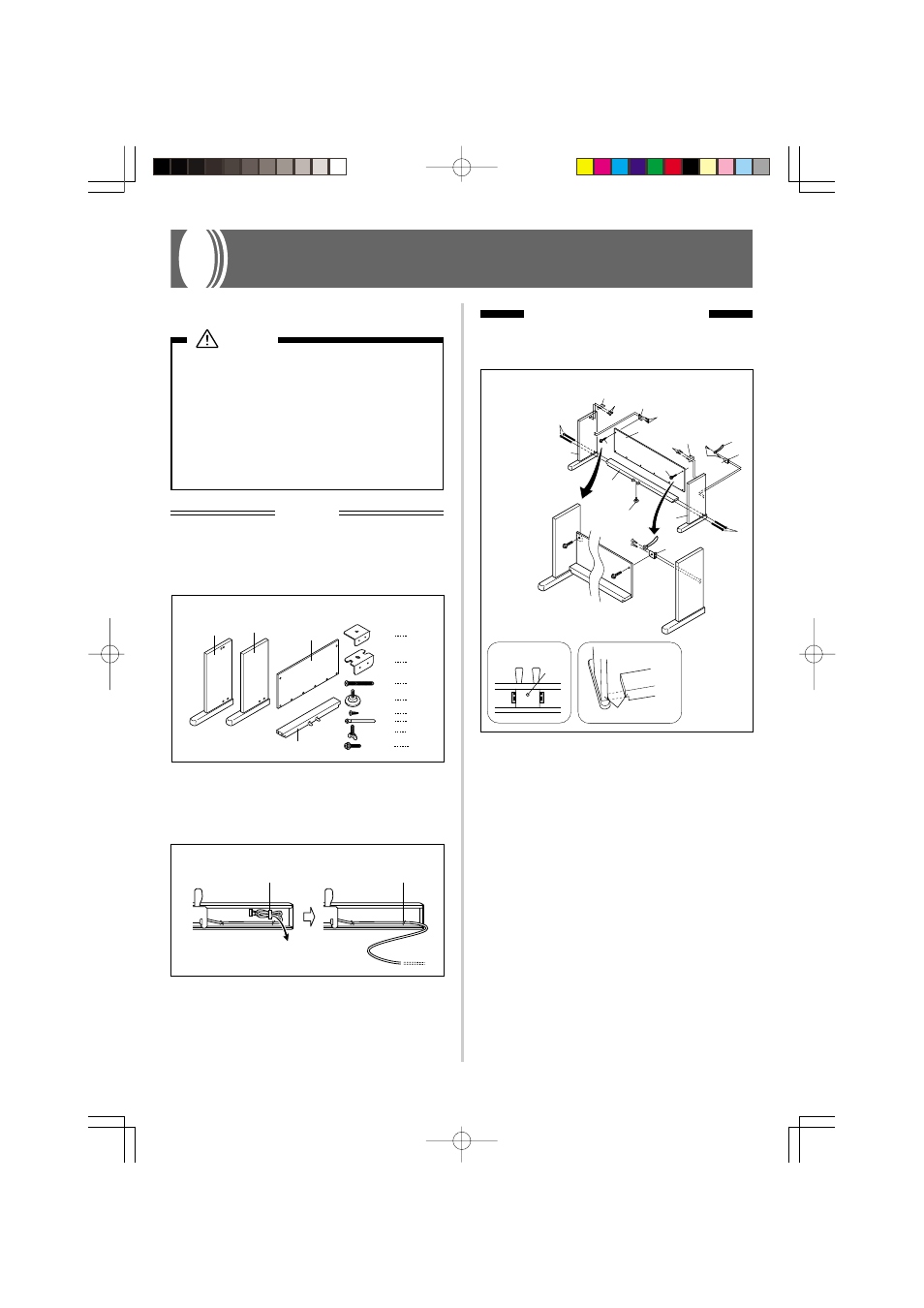

1 Montage des Ständers
Die Abbildungen 3, 4 und 5 beachten, wenn der Ständer ge-
mäß nachfolgender Vorgänge montiert wird.
• Die Abbildungen in dieser Bedienungsanleitung zeigen das
Modell AP-31.
WICHTIG!
• Den Ständer unbedingt auf einer waagerechten Fläche
montieren.
• Dieser Ständer enthält nicht die Werkzeuge, die für die
Montage erforderlich sind. Für die Montage wird ein gro-
ßer Kreuzschlitz-Schraubendreher (+) benötigt.
Abbildung 1
• Alle mit der Einheit mitgelieferten Teile überprüfen, um
sicherzustellen, dass alle in Abbildung 1 gezeigten Teile (A
bis L) vorhanden sind. Alle Schrauben befinden sich in
einem Plastikbeutel, der an der Innenseite des Verpa-
ckungskartons festgeklebt ist.
Abbildung 2
• Bevor Sie mit der eingentlichen Montage des Ständers be-
ginnen, die Klemme an Position 1 (Abbildung 2), an der
das Pedalkabel aus der Rückseite des Querstücks D aus-
tritt, lösen. Das aufgespulte Kabel herausnehmen und zwei
Klemmen an den Punkten 1 und 2 befestigen, wie es in
der Abbildung dargestellt ist.
2 1
Vorsicht
• Um Verletzungen zu vermeiden ist besondere Vorsicht
geboten, wenn die Beine und Pedale eingebaut wer-
den und wenn die Tastatur auf dem Ständer ange-
bracht wird.
• Bei der Montage ist darauf zu achten, dass der ver-
schiebbare Tastaturdeckel des Pianogehäuses vollstän-
dig geschlossen ist. Falls der Deckel während der
Montage geöffnet verbleibt, könnte sich dieser plötz-
lich schließen und Ihre Finger zwischen dem Piano-
gehäuse und dem Deckel einklemmen.
Abbildung 3
G
A
H
D
B
G
F
I
C
F
I
* *
E
I
J
I
3
L
L
E
5
Seitenteil
Querstück
Boden
4
x4
x2
x1
x14
x2
x2
G
F
H
I
J
K
A B
C
D L x2
x2 E
