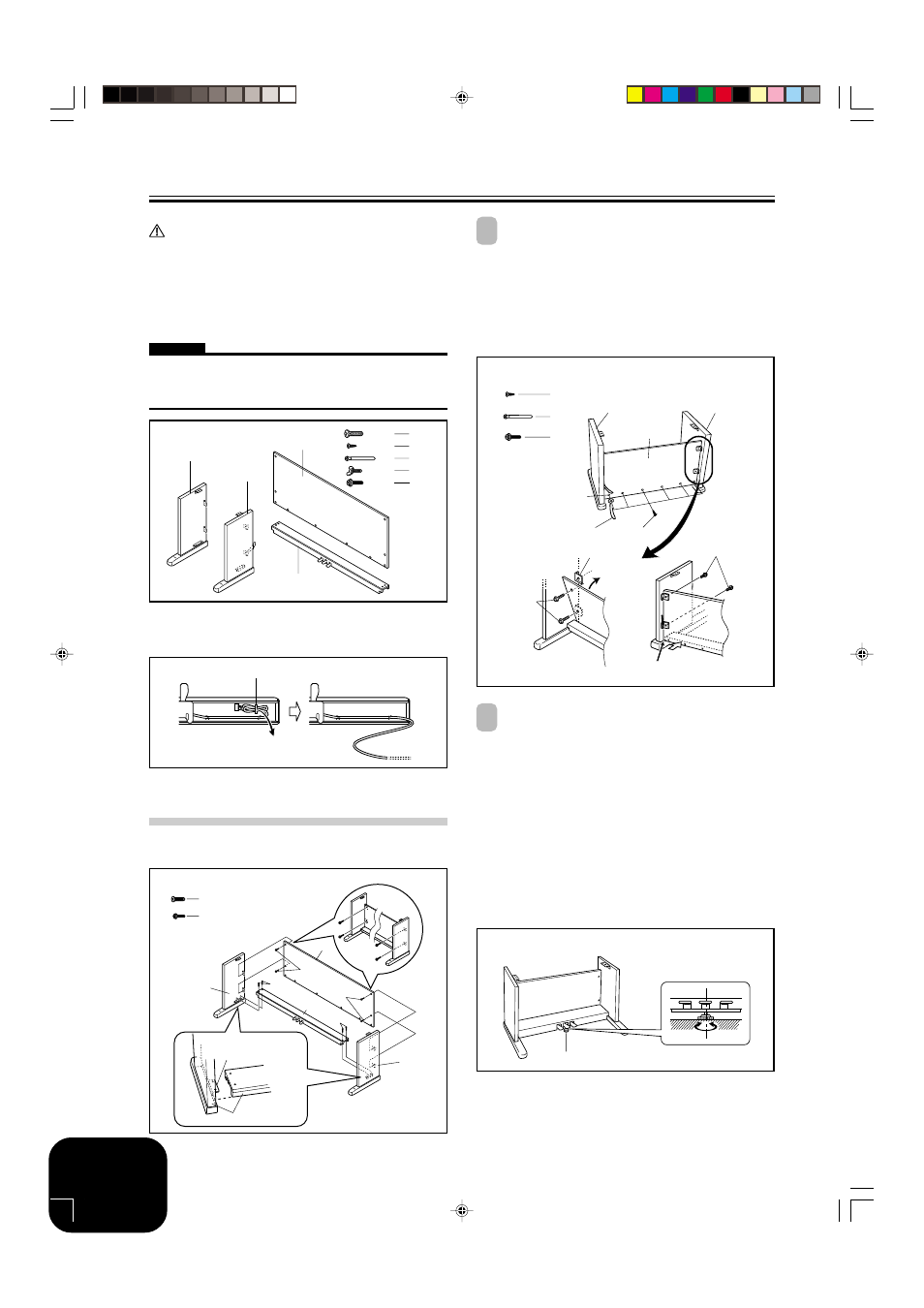

Montageanleitung
VORSICHT
• Um Verletzungen zu vermeiden, ist besondere Vorsicht geboten,
wenn die Beine und Pedale eingebaut werden und wenn die Tastatur
auf dem Ständer angebracht wird.
• Bei der Montage ist darauf zu achten, dass der verschiebbare
Tastaturdeckel des Digital-Pianogehäuses vollständig geschlossen
ist. Falls der Deckel während der Montage geöffnet verbleibt, könnte
sich dieser plötzlich schließen und Ihre Finger zwischen dem Digital-
Pianogehäuse und dem Deckel einklemmen.
WICHTIG!
• Den Ständer unbedingt auf einer waagerechten Fläche montieren.
• Dieser Ständer enthält nicht die Werkzeuge, die für die Montage
erforderlich sind. Für die Montage wird ein großer Kreuzschlitz-
Schraubendreher (+) benötigt.
• Alle mit der Einheit mitgelieferten Teile überprüfen, um sicherzustellen,
dass alle in Abbildung 1 gezeigten Teile (A bis I) vorhanden sind.
Alle Schrauben befinden sich in einem Plastikbeutel, der an der
Innenseite des Verpa-ckungskartons festgeklebt ist.
• Bevor Sie mit der eingentlichen Montage des Ständers beginnen, die
Klemme an Position 1 (Abbildung 2), an der das Pedalkabel aus
der Rückseite des Querstücks D austritt, lösen.
1 Montage des Ständers
Die Abbildungen 3, 4 und 5 beachten, wenn der Ständer gemäß
nachfolgender Vorgänge montiert wird.
1 Die Seitenteile A und B mit den vier Schrauben D an
dem Querstück E anbringen (Abbildung 3).
• Wenn Sie die beiden mit 2 markierten Teile
zusammensetzen, sollten die Metallstücke 3 an den
Innenseiten der Seitenteile A und B in die Schlitze an den
Enden des Querstücks D eingreifen. Stellen Sie sicher, dass
die Metallstücke bis zum Anschlag in die Schlitze
hineingedrückt werden. Anderenfalls stimmen die
Metallstücke 3 und die Schrauben E nicht genau überein, so
dass das Gewinde der Schrauben beschädigt werden kann.
Abbildung 1
Abbildung 2
Abbildung 3
Querstück
Seitenteil
D
C
×4
×6
×1
×2 E
F
G
H
I
×4
A
B
1
Abbildung 4
5
4
6
F
C
F G
I
I
A B
G
I
(Rückseite)
2 Bringen Sie die Rückwand C an den Halterungen 4 und
dem Querträger D an. Achten Sie darauf, dass die
Rückwand C so eingebaut werden soll, dass sie vor den
Halterungen 4 angeordnet ist (Abbildung 4). Verwenden
Sie die vier Schrauben I und die sechs Schrauben F, um
die Rückwand zu befestigen (Abbildung 3 und Abbildung
4). Achten Sie darauf, dass Sie zu diesem Zeitpunkt auch
die Klemme G gemäß Abbildung einbauen müssen.
• Sie die zwei Sie zuerst die obersten Schrauben I an den linken
und rechten Seiten der Rückwand C an. Achten Sie darauf,
dass Sie die Klemme G in die Schraube F an Punkt 5 schieben
sollten, bevor Sie die Schraube F hineinschrauben.
• Die Rückwand C sollte am Fuß der Seitenteile A und B
anliegen, wie es durch 6 in der Abbildung dargestellt ist.
Drücken Sie die Rückwand C gegen das Querstück D,
während Sie die Schrauben I einbauen.
Abbildung 5
7
