G-40

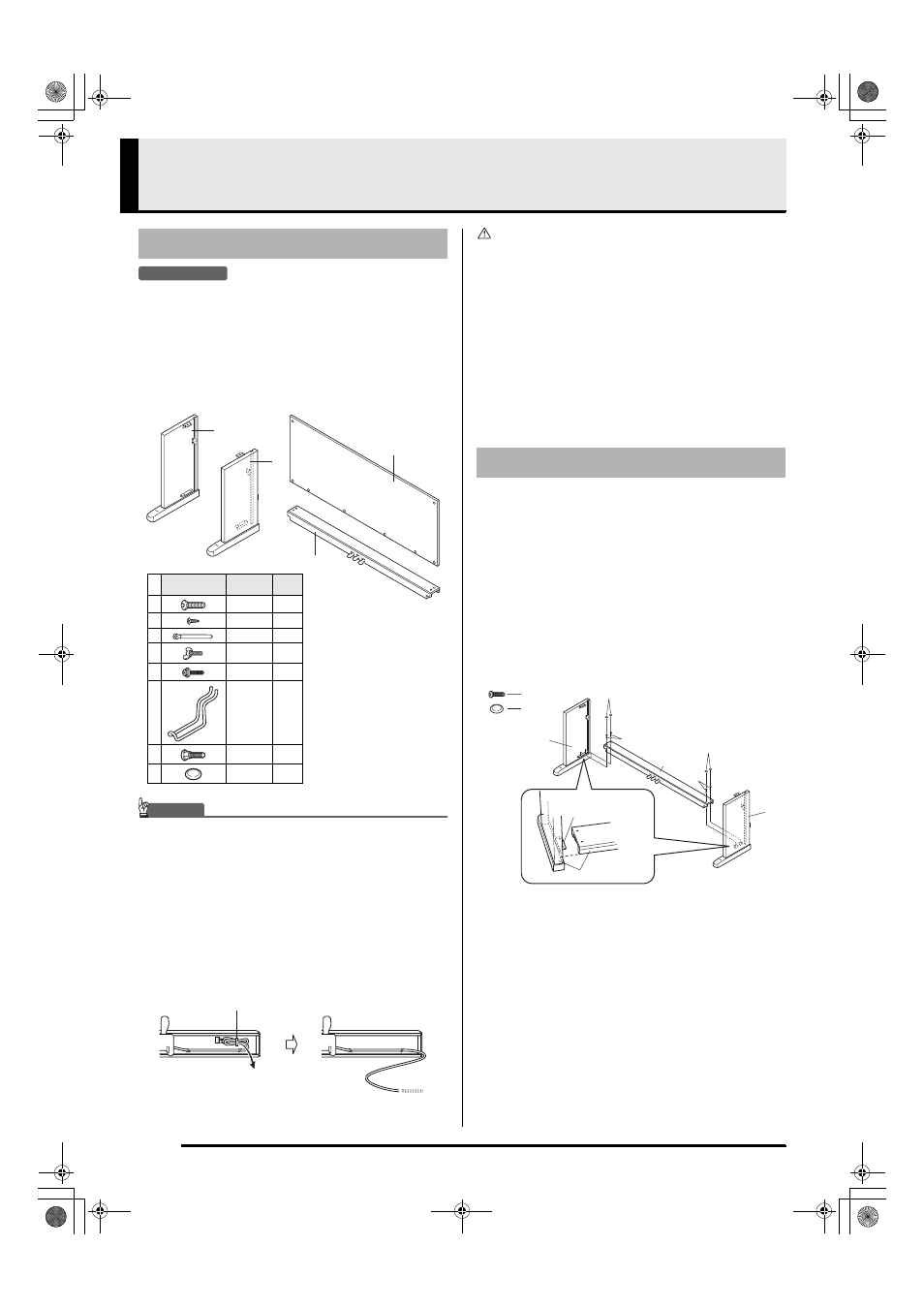

Montieren des Ständers
VORBEREITUNG
• Kontrollieren Sie bitte, ob alle unten gezeigten Teile
vorhanden sind, bevor Sie mit der Montage beginnen.
Die Schrauben befinden sich in einem Plastikbeutel im
Polystyrolschaum-Verpackungsmaterial.
• Das zur Montage benötigte Werkzeug ist bei diesem
Ständer nicht enthalten. Es ist Ihnen überlassen, für die
Montage einen großen Kreuzschlitzschraubenzieher (+)
bereitzulegen.
WICHTIG!
• Falls etwas fehlt oder Teile beschädigt sind, wenden Sie
sich bitte an eine CASIO Kundendienststelle.
• Bitte beachten Sie, dass die Verwendung von dafür nicht
freigegebenen Teilen oder Bauteilen eine Beschädigung
des Ständers und/oder Digital-Pianos zur Folge haben
kann.
z Bevor Sie mit der Montage des Ständers beginnen,
lösen Sie bitte das Band 1 , mit dem das Pedalkabel
auf der Rückseite des Querteils D gebündelt ist, und
strecken Sie das Kabel aus.
VORSICHT
• Dieser Ständer sollte von zwei Personen gemeinsam
montiert werden.
• Dieser Ständer sollte auf ebenem Boden montiert
werden.
• Entfernen Sie das Klebeband, mit dem die
Tastaturabdeckung arretiert ist, nicht bevor die Montage
beendet ist. Wenn das Klebeband entfernt wird, kann
sich die Tastaturabdeckung während der Montage
öffnen und schließen, wodurch die Gefahr besteht, sich
die Hände oder Finger zu verletzen.
• Achten Sie darauf, sich beim Montieren nicht die Finger
zwischen den Teilen einzuklemmen.
1. Befestigen Sie die Seitentafeln A und B am
Querteil D. Sichern Sie die Seitenteile mit
vier Schrauben E.
• Schieben Sie beim Installieren von Teil 2 die Halter
3 in die Schlitze an beiden Enden des Querteils D.
Wenn die Halter 3 nicht bis zum Anschlag in die
Enden des Querteils D eingeschoben sind, fluchten
die Schrauben E nicht mit den Schraubenlöchern in
den Haltern 3, wodurch die Schraubengewinde
beschädigt werden können.
• Decken Sie die Schraubenköpfe mit den Kappen L
ab.
Auspacken
A
B
C
D
Teil
Größe
(mm)
Anzahl
E 6 × 20 4
F 3,5 × 16 6
G — 1
H 6 × 14 2
I 4 × 16 2
J — 1
K 6 × 20 1
L — 4
1
Montieren des Ständers
3
2
A E
E
D
E
B
L
L
L
