G-12
278A-G-014A

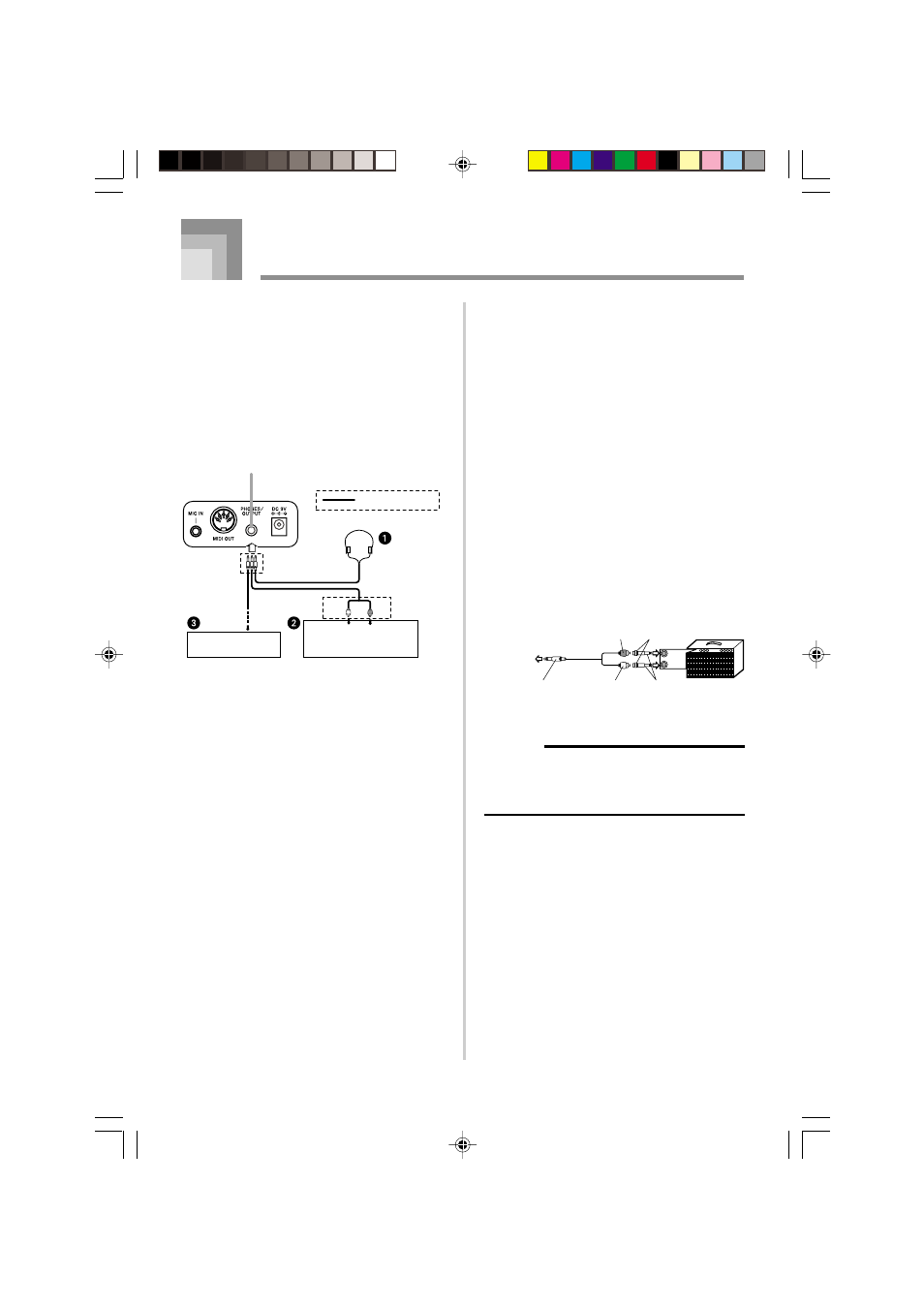

Anschlüsse
Kopfhörer/Ausgangsbuchse
Bevor Sie die Kopfhörer oder eine externe
Ausrüstung anschließen, vermindern Sie zuerst die
Lautstärkeeinstellungen des Keyboards und der
anzuschließenden Ausrüstung. Sie können die
Lautstärke auf den gewünschten Pegel einstellen,
nachdem Sie die Anschlüsse ausgeführt haben.
[Rückwand]
Anschluss der Kopfhörer (Abbildung 1)
Durch den Anschluss der Kopfhörer wird der
Ausgang von den eingebauten Lautsprechern des
Keyboards stummgeschaltet, sodass Sie auch zu
späten Nachtstunden spielen können, ohne
jemanden zu stören.
Audio-Ausrüstung (Abbildung 2)
Schließen Sie das Keyboard unter Verwendung
eines im Fachhandel erhältlichen
Verbindungskabels, das an einem Ende mit einem
Mini-Klinkenstecker und am anderen Ende mit
zwei Cinchsteckern ausgerüstet ist, an die Audio-
Ausrüstung an. Achten Sie darauf, dass es sich bei
dem an das Keyboard angeschlossenen Mini-
Klinkenstecker um einen Stereo-Klinkenstecker
handeln muss, da sonst nur ein Stereokanal
ausgegeben wird. In dieser Konfiguration stellen
Sie normalerweise den Eingangswähler der Audio-
Ausrüstung auf die Buchse ein (normalerweise mit
AUX IN oder dgl. markiert), an die das Kabel von
dem Keyboard angeschlossen ist. Für vollständige
Einzelheiten siehe die mit Ihrer Audio-Ausrüstung
mitgelieferte Anwenderdokumentation.
LEFT RIGHT
AUX IN oder ähnliche
Buchse des Audioverstärkers
Weiß Rot Cinchstecker
Stereo-Mini-
Klinkenstecker
Audio-Verbindung
PHONES/OUTPUT-Buchse
Keyboardverstärker,
Gitarrenverstärker usw.
Verstärker für Musikinstrumente (Abbildung 3)
Verwenden Sie ein im Fachhandel erhältliches
Verbindungskabel*, um das Keyboard an einen
Verstärker für Musikinstrumente anzuschließen.
* Verwenden Sie unbedingt ein Verbindungskabel,
das an dem an das Keyboard angeschlossenen
Ende mit einem Stereo-Mini-Klinkenstecker und
an dem an den Verstärker angeschlossenen Ende
mit einem Stecker für zwei Kanäle (links und
rechts) ausgerüstet ist. Der falsche Steckertyp an
einem Ende kann dazu führen, dass einer der
Stereo-Kanäle verloren geht.
Beim Anschluss an einen Verstärker für
Musikinstrumente stellen Sie die Lautstärke des
Keyboards auf einen relativ niedrigen Pegel ein,
und führen Sie die Einstellung der
Ausgangslautstärke mit den Reglern des
Verstärkers aus.
[Anschlussbeispiel]
HINWEIS
• Sie können auch die MIDI-Buchse des
Keyboards mit einem Computer oder
Sequenzer verbinden. Für Einzelheiten siehe
„Verwendung von MIDI“ auf Seite G-27.
Zubehör und Optionen
Verwenden Sie nur das für dieses Keyboard
spezifizierte Zubehör und die spezifizierten
Optionen. Die Verwendung von nicht
autorisierten Artikeln kann zu Feuer-,
Stromschlag- und persönlicher
Verletzungsgefahr führen.
INPUT 1
INPUT 2
Cinchbuchse Cinchstecker (rot)
Cinchstecker
(weiß) Klinkenstecker Stereo-Mini-
Klinkenstecker
An die PHONES/
OUTPUT-
Buchse des
Keyboards
Keyboard- oder
Gitarrenverstärker
