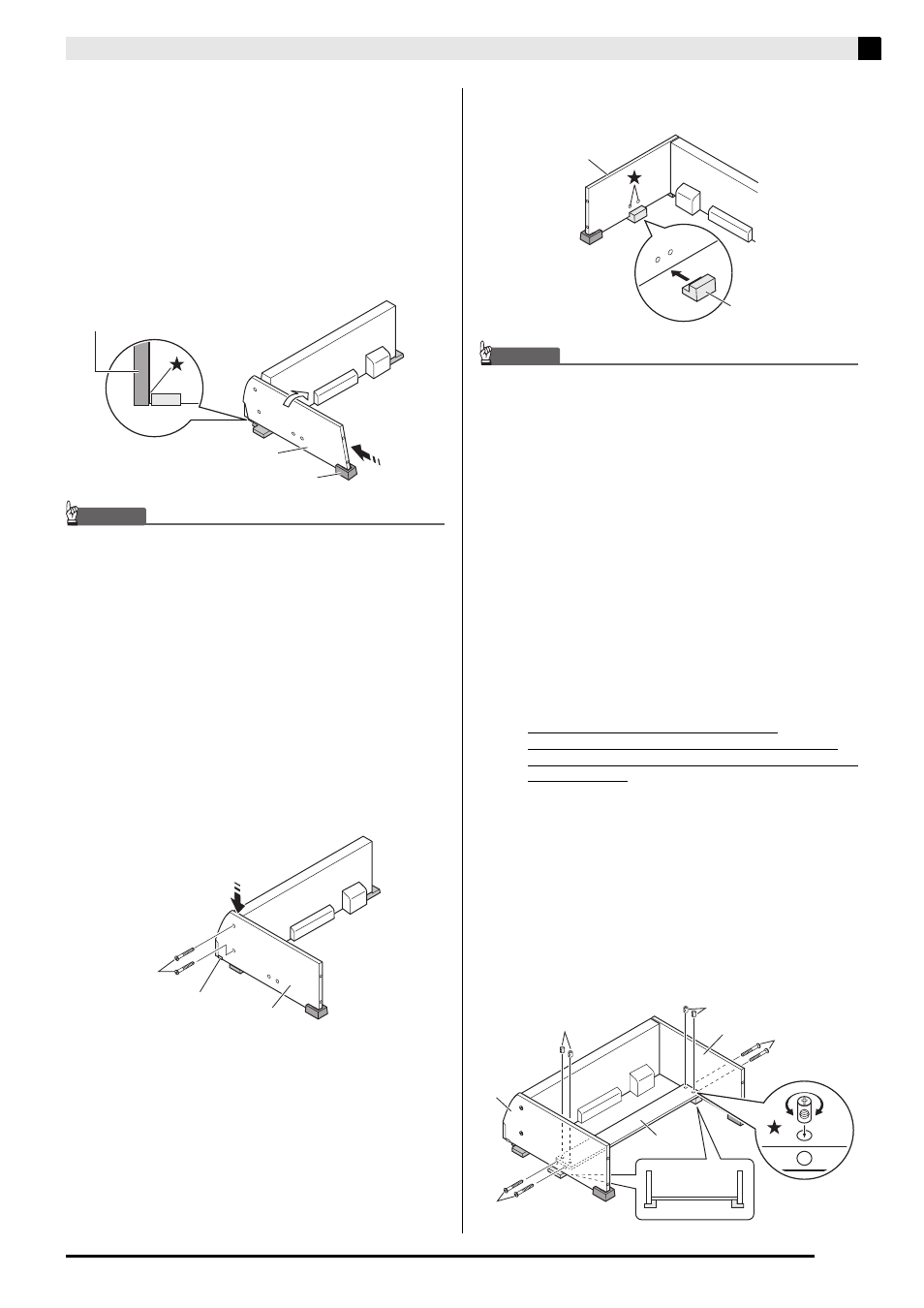

Montieren des Ständers
G-29
3.
Halten Sie die Seitentafel A schräg und
fluchten Sie sie auf die Seite des Digital-
Pianos ein.
WICHTIG!
• Bitte beachten Sie beim Ausführen des obigen
Schritts (3-1), dass die Seitentafel A so zu
positionieren ist, dass ihre Oberkante am Boden der
oberen Tafel des Digital- Pianos anliegt. Ist dies
nicht der Fall, kann die Seitentafel A in Schritt (3-2)
nicht gerade aufgerichtet werden.
4.
Führen Sie die nachstehenden Schritte zum
Anbringen der Seitentafel A am Digital-Piano
aus.
5.
Schieben Sie Schaumstoffteil L -(c) wie in der
Illustration gezeigt unter die Seitentafel A .
WICHTIG!
• Die Schaumstoffteile sollten direkt unter den beiden
Schraubenlöchern ( ) in der Seitentafel positioniert
werden.
6.
Wiederholen Sie die Schritte 2 bis 5 zum
Befestigen der Seitentafel
B auf der anderen
Seite des Digital-Pianos.
7.
Befestigen Sie die Rücktafel C an den
Seitentafeln A und B . Verwenden Sie die
vier Schrauben D und vier Stoßverbinder K .
• Setzen Sie die vier Stoßverbinder an den vier Stellen
in die Rücktafel C ein. Die Stoßverbinder sollten mit
ihren Bohrungen auf die Löcher in der Rücktafel
ausgerichtet werden.
• Heben Sie die Rücktafel C so an, dass ihre
Schraubenlöcher mit den Schraubenlöchern in den
Seitentafeln fluchten, und ziehen Sie dann die
Schrauben
D fest.
• Wenn sich die Schrauben D nicht in die
Stoßverbinder K einsetzen lassen, drehen Sie den
Stoßverbinder bitte mit einem Schraubenzieher ( in
der Abbildung).
*VORSICHT
• Versuchen Sie nicht, die Schrauben gewaltsam
einzudrehen! Wenn die Schrauben D gewaltsam
gedreht werden, obwohl sie nicht korrekt mit den
Löchern der Stoßverbinder K fluchten, können die
Schraubengewinde beschädigt werden.
• Drehen Sie die Schrauben auf der einen Seite der
Rücktafel C teilweise ein und ziehen Sie dann die
Schrauben auf der anderen Seite fest.
• Ziehen Sie dann auch die zunächst nur teilweise
eingedrehten Schrauben fest.
(3-1) Schieben Sie die Seitentafel A so in Richtung des
schwarzen Pfeils in der Illustration, dass sie mit
der Oberkante A möglicht dicht am Boden der
oberen Tafel des Digital-Pianos (
) anliegt.
(3-2) Richten Sie die Seitentafel A nach dem
Einfluchten so auf, dass sie fest an der Seite des
Digital-Pianos anliegt.
(4-1) Drücken Sie die Seitentafel A nach unten an, um
sie möglichst tief in die Halterung auf der Seite
des Digital-Pianos zu schieben.
(4-2) Sichern Sie die Seitentafel D mit den Schrauben A
am Digital-Piano.
(3-2)
(3-1) L
-(b)
A
Obere Tafel des Digital-Pianos
(4-1)
(4-2)
A
D
Halterung
L
-(c)
A
B
A
D
K
C
K
D
