Installieren der Wandmontage-Halterung
DE-10
1.
Entfernen Sie die Schraube und dann die Kabelführungsklemme.
2.
Führen Sie das Kabel durch die Haupthalterung.
3. Bringen Sie die Kabelführungsklemme wieder an und sichern Sie sie mit der Schraube.
Wichtig! Wichtig! Wichtig!
z Verlegen Sie das Kabel wie oben gezeigt, wobei darauf zu achten ist, dass es nicht beschädigt wird.
z Versuchen Sie nicht, das Kabel gewaltsam durch den Träger zu ziehen.
4. Bringen Sie die Halterungseinheit wieder in ihrer ursprünglichen Position an der
Wandankerplatte an und ziehen Sie die vier Schrauben fest, mit denen sie gesichert
ist. Ziehen Sie die drei Passschrauben sicher fest und ziehen Sie die Schraube mit
Federscheibe leicht an.
z Die Halterung ist auch nach dem Festziehen der Passschrauben auf und ab beweglich.
z Verwenden Sie die Schraube mit Federscheibe an der in der Illustration gezeigten Stelle. Mit
dieser Schraube wird später die Höhe eingestellt, weshalb sie jetzt nur leicht angezogen wird.

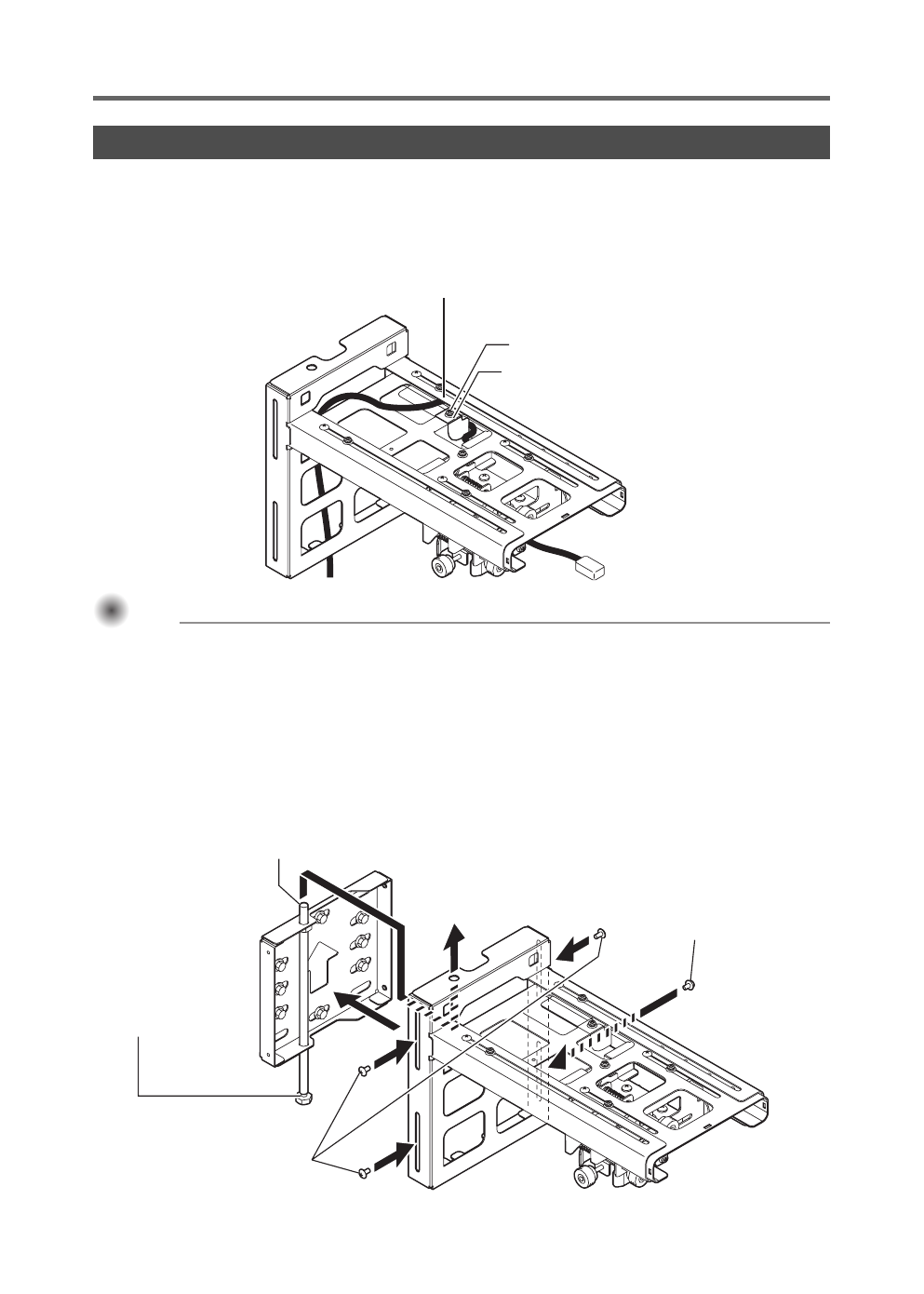

3. Bringen Sie die Halterungseinheit an der Wandankerplatte an.
Führen Sie das Kabel durch den Träger.
Sichern Sie das Kabel mit den Kabelführungsklemmen.
Schraube
Schieben Sie die Vertikalposition-Einstellschraube der Wandankerplatte in die Löcher der Halterung ein.
Schraube mit Federscheibe
(M5 × 10)
Passschrauben × 3
(Schrauben mit Distanzscheiben)
Schieben Sie die Nut
unter dem Kopf der
Vertikalposition-
Einstellschraube in die
U-förmige Aussparung
der Halterung.
