Einstellen von Position, Höhe und Winkel
Ziehen Sie nach dem Lösen der Befestigungsschraube und Vornehmen der Einstellungen mit dem
Einstellknopf die Befestigungsschraube wieder sicher fest.
1.
Lösen Sie die Stellschraube.
2.
Stellen Sie mit dem Einstellknopf den Drehwinkel ein.
3.
Ziehen Sie die Stellschraube so weit an, dass ihre Spitze in Berührung mit der
Innenhalterung kommt.

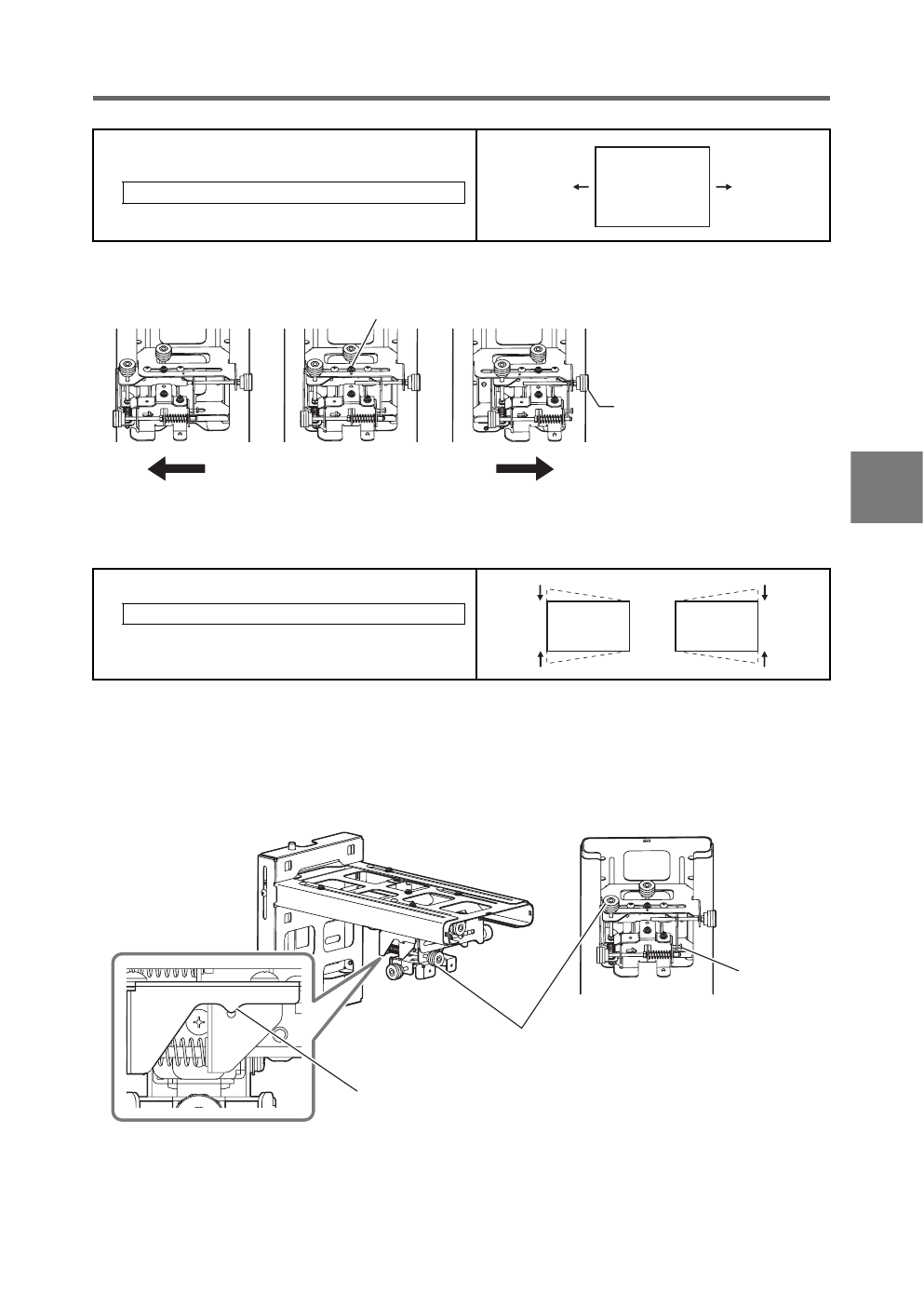

5 Einstellen der horizontalen Lage des
Projektionsbereichs
Einstellbereich: ±30 mm
6 Einstellen des Projektionsbereich-Drehwinkels
Einstellbereich: ±5°
Verstellknopf
Mittlere Position: Das kleine Loch unter dem
Befestigungsschraubenschlitz zeigt die mittlere
Position an.
Befestigungsschraube
Verstellknopf
Stellschraube
Mittlere Position: Wenn der Zeiger mit dem kleinen Loch fluchtet.
