Casio YM-80 - Handbuch (Seite 9)

Installieren der Wandmontage-Halterung
DE-8

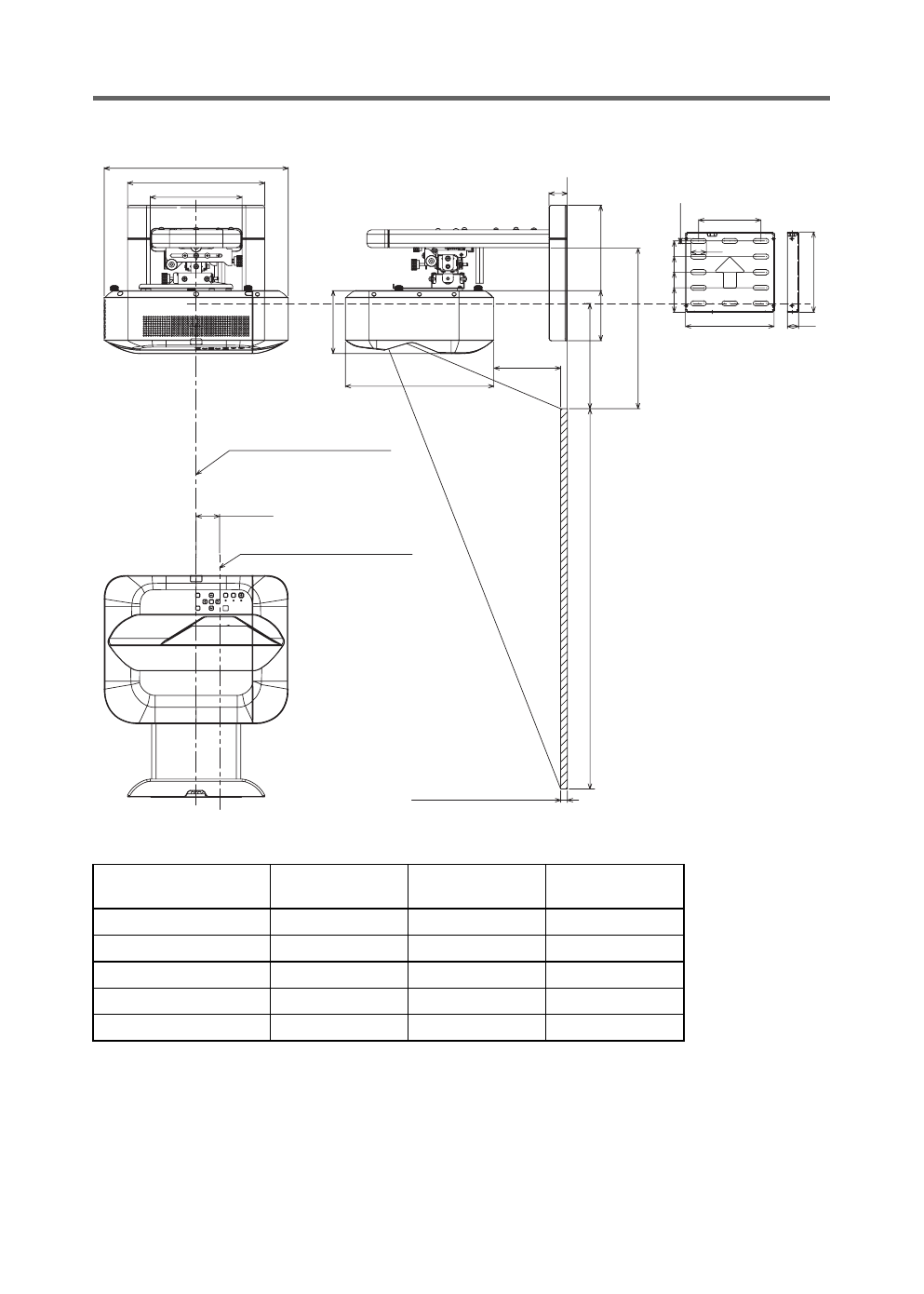

Maßbild zu Bildwandgröße und Montage der Wandankerplatte
[Bildschirm-Einstellungen]: Seitenverhältnis : Voll (1280 × 800)
z Die obigen Abstandswerte sind nur als Referenzwerte für die Installation gedacht.
Bildwandgröße
(Zoll)
L
(mm)
H1
(mm)
H2
(mm)
50 60 200 325
60 128 227 352
80 267 281 406
100 404 335 460
110 469 360 485
52.5
L
35
140
199
180
25
11
308
206
413
84
220
28.6
141
40
333
20
70
35
105
140
0
H1
H2
Einheit : mm
B
ild
w
a
n
d
grц
Я
e
Mitte der Projektionsfläche
Mitte der Wandankerplatte
Bildwanddicke
