24
FR CH
• Respectez les instructions d’affûtage de
la chaîne et d’entretien de l’élagueur à
long manche.
Description générale
Les illustrations se trouvent sur
les pages 3 et 4.
1. Chaîne de scie
2. Lame (rail de guidage de la chaîne)
3. Blocage à griffes
4. Vis de fixation de la lame
5. Bague de serrage de chaîne
6. Carter de protection de chaîne
7. Contre-support
8. Elément rotatif en étoile (non visible)
9. Poignée réglable
10.. Interrupteur marche/arrêt
11. Verrouillage anti-démarrage (non-visible)
12. Bande d’épaule
13. Anneau (pour fixation de la bande
d’épaule)
14. Poignée ronde
15. Fermeture rapide (pour manche
télescopique)
Montage
• Avant d’effectuer des travaux, débran-
chez la fiche secteur sur l’élagueur.
• Portez des gants de protection.
• N’effectuez que les travaux que vous
pensez pouvoir réaliser.
• En cas de doute, adressez-vous à un
spécialistes ou directement à notre
service.
Avant la mise en service de l’élagueur à long
manche, vous devez :
- Monter de la poignée ronde
- Fixer la bande d’épaule
- Monter la lame et la chaîne
- Tendre le chaîne
- Verser l’huile dans le réservoir
Montage de la poignée ronde
La clй а six-pans creux (26) se trouve dans
son support sur la fermeture rapide (15).
1. Placez la poignée ronde (14) dans la posi-
tion souhaitée sur le manche télescopi-
que.
2. Mettez le contre-support (7) sur le man-
che
télescopique.
3. Vissez ensemble la poignée ronde (14) et
le contre-support (7).
4. En desserrant légèrement les deux vis,
vous pouvez adapter à tout moment la
hauteur ou l’angle d’arrêt de la poignée
ronde (14) en faisant glisser et / ou en
tournant puis vous pouvez de nouveau
serrer
les vis à fond.

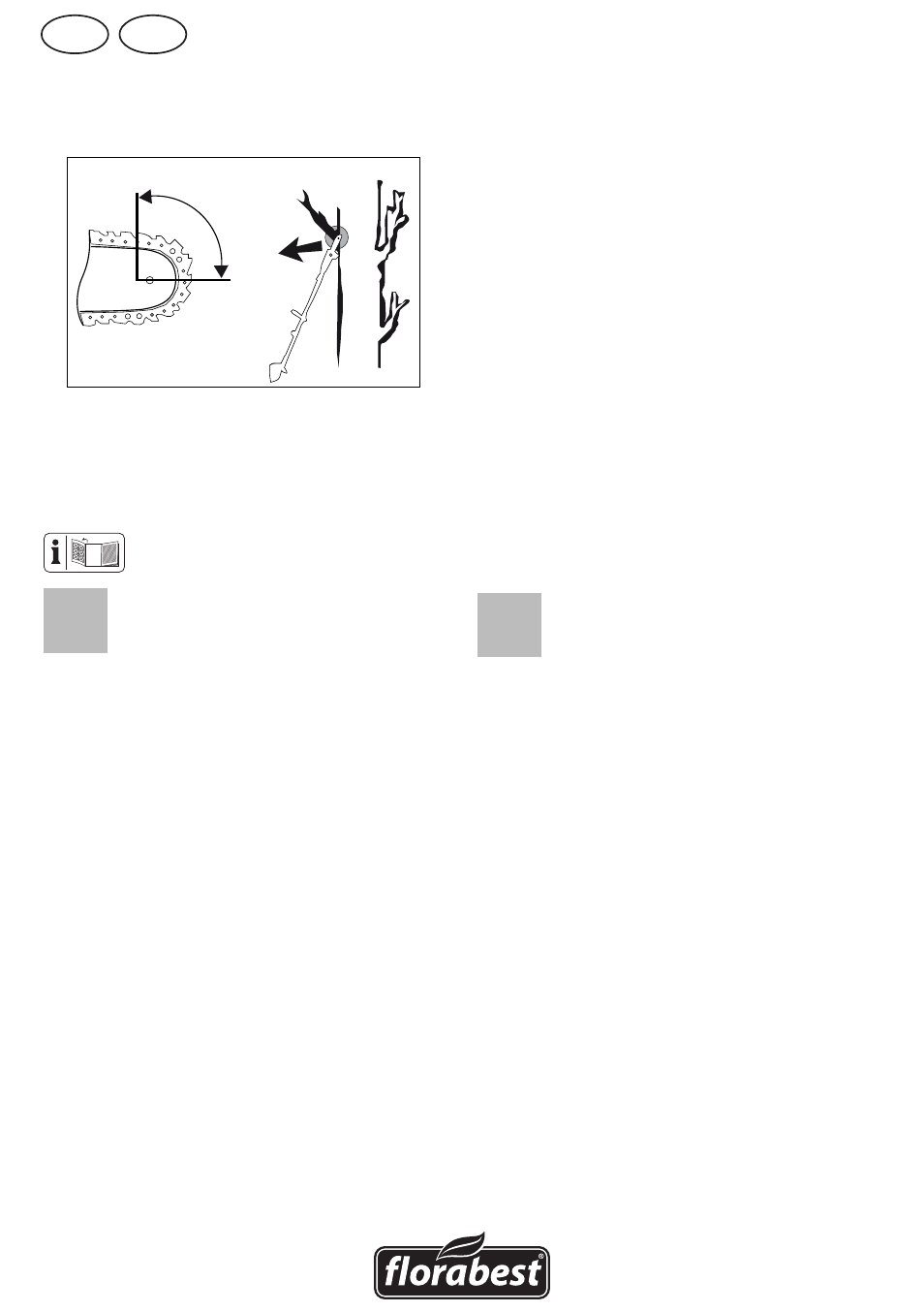

B
(b) (a)
Bild 1
A
