Arroseur de pelouse
Q Données techniques
Raccordement de
l’appareil :
13 mm / ½" (pour les systèmes
emboîtables 13 mm / ½")
Surface d’arrosage : env. 1 – 292,5 m 2
Zone d'arrosage : – à 4 bar : maxi 19,5 x 15 m
– à 2,75 bar : maxi 16 x 15 m
Q Utilisation
j Raccordez au raccordement de l’appareil 6 un tuyau
flexible avec un système emboîtable 13 mm / ½".
j Tournez le régleur du débit d’eau 7 vers le symbole
Moins jusqu’à la butée.
j Après avoir procédé à tous les réglages (voir le cha-
pitre « Réglage de la surface d’arrosage »), ouvrez
l’arrivée d’eau.
j Après avoir procédé à tous les réglages, tournez le ré-
gleur du débit d’eau
7 vers le symbole Plus .
Q Réglage de la surface d‘arrosage
j Réglez la surface d’arrosage voulue :
AVIS : La graduation
9 vous permet de lire la
taille de la surface d’arrosage.
- Si les deux régleurs
8 sont sur le milieu, l’eau est
propulsée verticalement vers le haut.
- Si l’un des régleurs 8 est sur le milieu et l’un des
régleurs 8 tout à fait à l’extérieur, le bras pivotant
4 évolue uniquement vers le régleur extérieur 8 ,
en va-et-vient entre les deux régleurs.
- Si les deux régleurs 8 sont à l’extérieur, le bras pi-
votant 4
évolue dans les deux directions, en va-et-
vient entre les deux régleurs 8 .
AVIS : Se trouvent á l’extrémité gauche et droite du bras
pivotant
4 respectivement trois gicleurs extérieurs 3
pouvant être réglés de manière variable.
j A l’aide de la touche de commutation 3a , mettez les
6 gicleurs extérieurs 3 sur « OFF » pour fermer la
totalité des gicleurs extérieurs 3 . Ceci vous permet
de réduire la surface d’arrosage.
j A l’aide de la touche de commutation 3a , mettez les
6 gicleurs extérieurs 3 sur « ON » pour les ouvrir.
Ceci vous permet d’augmenter la surface d’arrosage.
j Variez la largeur de la surface d’arrosage en dimi-
nuant ou en augmentant le nombre des gicleurs
extérieurs
3 ouverts ou fermés.

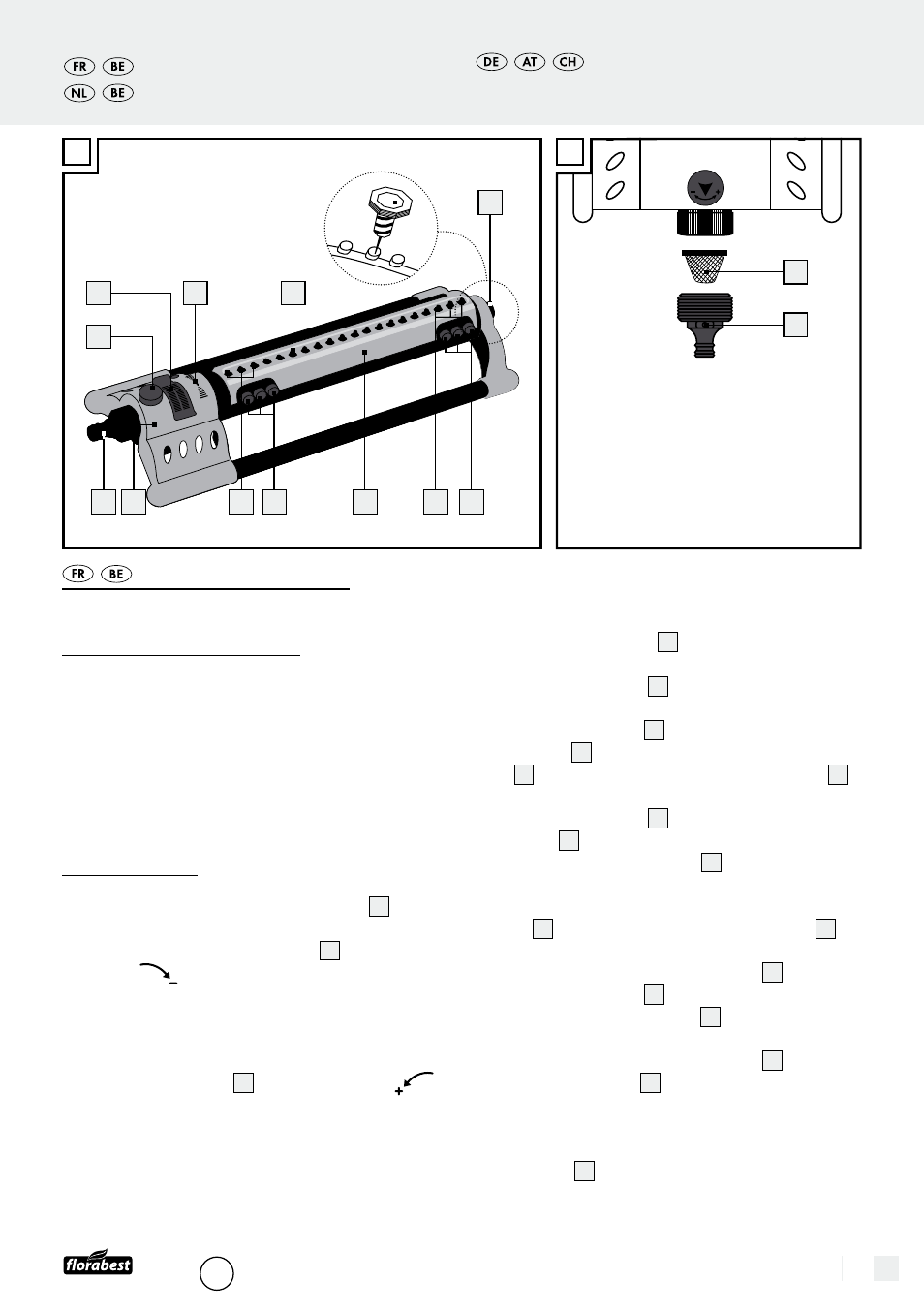

Arroseur de pelouse
Garten-Rasensprenger
Tuinsproeier
B
10
6
A
7
8 1 9
2
4 6 5 3 3 3a 3a
