20
Montage
FGW 84 A1
FR
CH

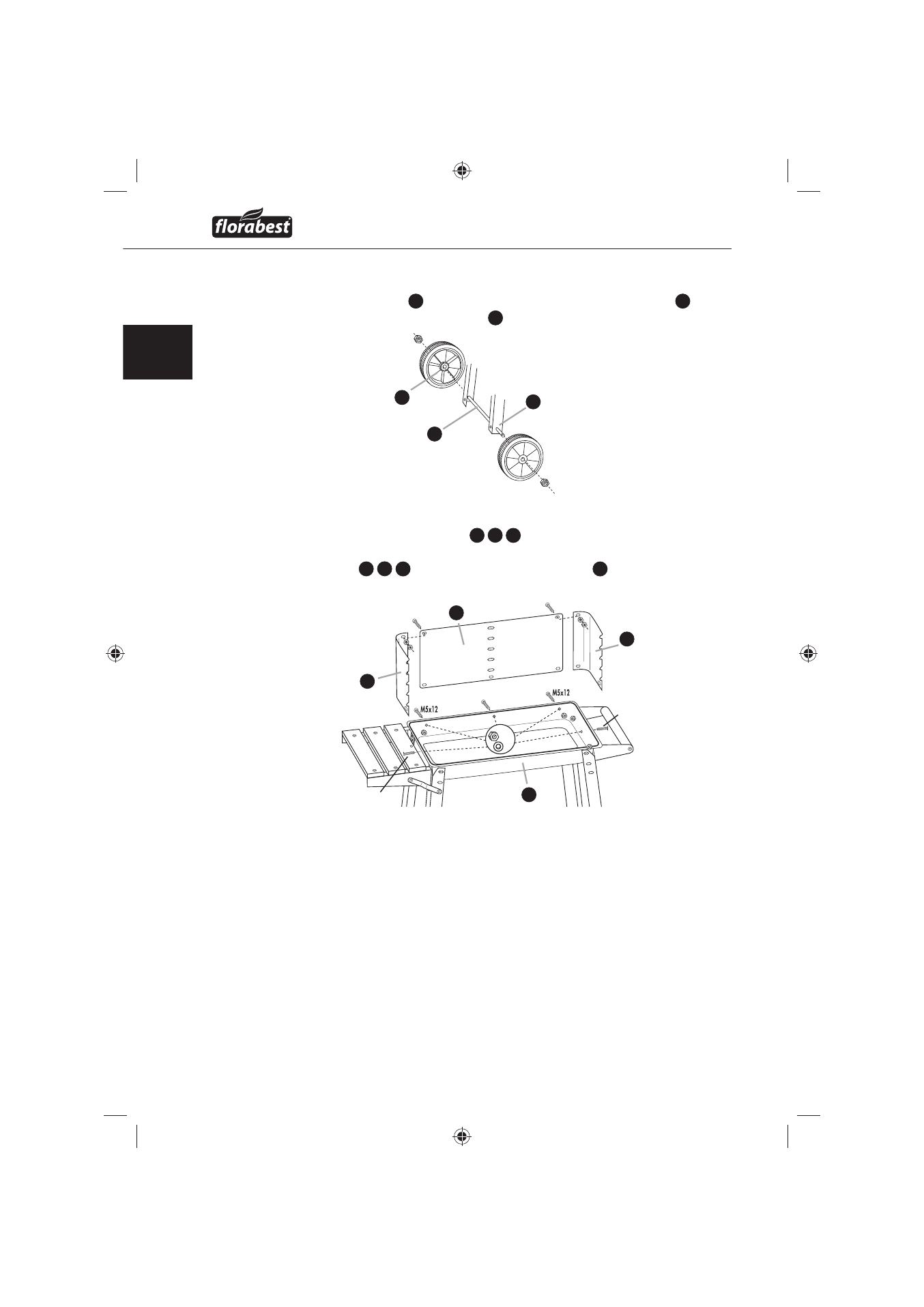

Etape 5
Introduisez l'essieu ♦ 13 dans les trous inférieurs des jambes à roulettes 14
et sécurisez les roulettes installées 12 à l'aide des écrous nylstop M8.
Etape 6
Fixez les éléments du pare-vent ♦ 2 3 4 à l'aide de 2 vis M5x10, rondelles
Ø5.4 et écrous M5 (uniquement en-haut). Vissez ensuite les éléments du
pare-vent
2 3 4 de l'intérieur à la cuve à charbon 6 à l'aide des ron-
delles Ø5.4, 2 vis M5x12, 3 vis M5x10 et écrous M5.
5x
M5x10
M5x10
M5x10
M5x10
M5x10
12
13
14
2
3
4
6
