31
Montaggio
FGW 84 A1
IT
CH

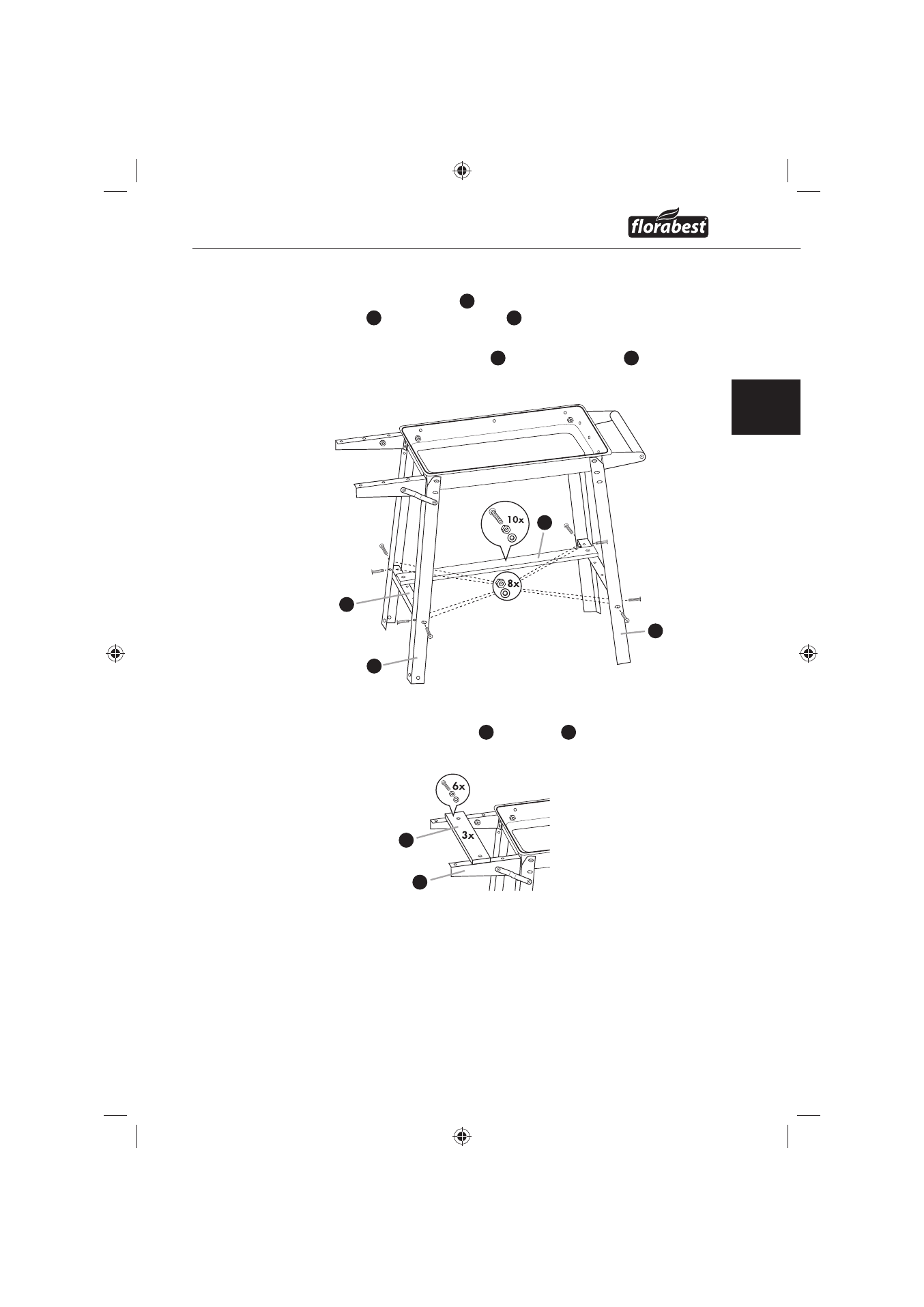

Passaggio 3
Montare i puntelli trasversali ♦ 10 , con 5 fori rivolti verso l'alto, fra i puntelli
delle ruote 14 e i puntelli di sostegno 9 . Avvitarli con rondelle Ø 5,4,
viti M5x10 e dadi M5.
Fissare i cinque piani di appoggio ♦ 11 sui puntelli trasversali 10 . Avvitarli
con rondelle Ø 5,4 viti M5x12 e dadi M5.
Passaggio 4
Montare i tre piani di appoggio ♦ 17 sui supporti 15 tramite rondelle Ø5,4,
viti M5x12 e dadi M5.
10
14
11
9
17
15
