42
Montage
FGW 84 A1
NL

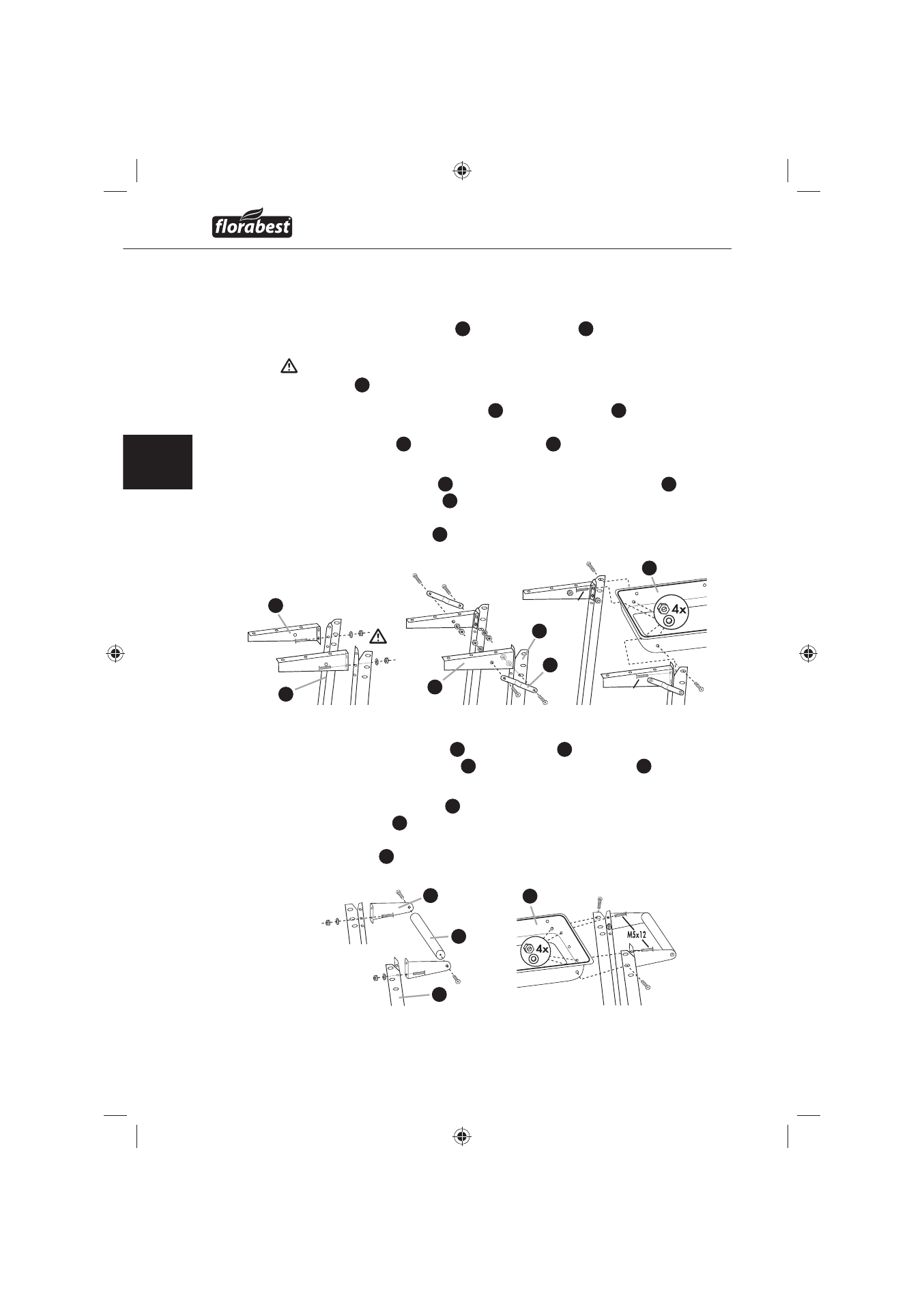

Montage-stappen
Stap 1
Verbind de legplankhouder ♦ 15 met de wielsteunen 14 door middel van
sluitringen Ø5.4, M5x10 schroeven en moeren M5.
Let erop, dat alleen het onderste gat van de legplankhouder wordt
gebruikt 15 om vast te schroeven.
Verbind de verstevigende steunen ♦ 16 met de wielsteunen 14 door middel
van sluitringen Ø5.4, M5x10 schroeven en moeren M5. Bevestig de verste-
vigende steunen
16 met de legplankhouders 15 door middel van sluitringen
Ø5.4, M5x10 schroeven en moeren M5.
Monteer de wielsteunen ♦ 14 met de gemonteerde legplankhouders 15
links aan de kolenschotel 6 door middel van sluitringen Ø5.4, 2 M5x12
schroeven, 2 M5x10 schroeven en moeren M5. Hiervoor wordt het bovenste
gat van de wielsteunen
14 gebruikt.
M5x10
M5x10
M5x12
M5x12
Stap 2
Monteer de greephouders ♦ 8 en standsteunen 9 , zoals beschreven in
stap 1. Fixeer de handgreep 7 tussen de handgreephouders 8 en schroef
deze door middel van Ø4x10 houtschroeven vast.
Monteer de standsteunen ♦ 9 met de gemonteerde handgreep rechts aan
de kolenschotel 6 door middel van M5 x 12 schroeven, sluitringen Ø5.4,
M5 x 10 schroeven en moeren M5. Hiervoor is het bovenste gat van de
standsteunen
9 nodig.
M5x10
M5x10
15
15
14
14
16
6
8
7
9
6
