Montaggio
FGW 84 A1
IT
CH

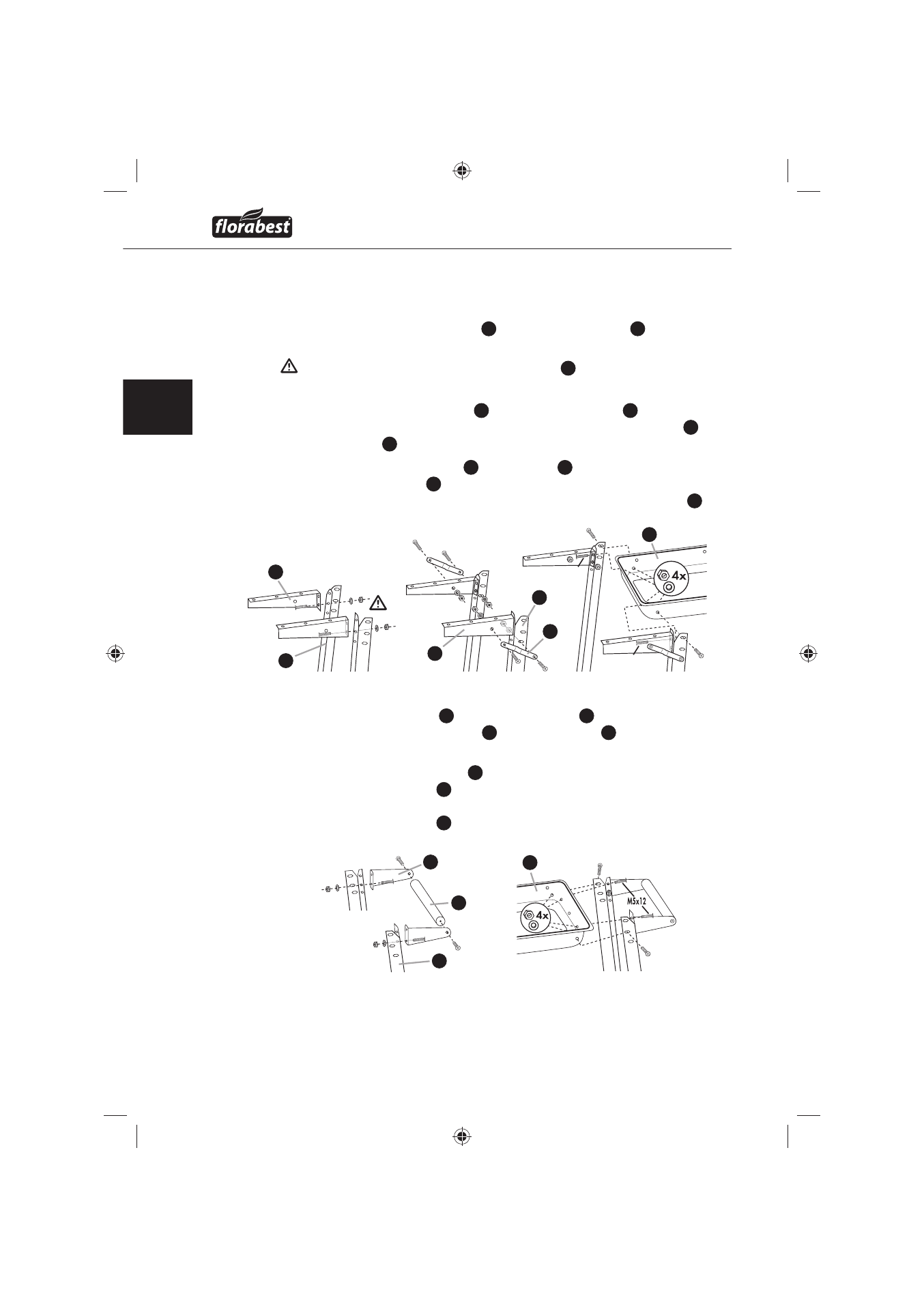

Fasi di montaggio
Passaggio 1
Connettere il piano di appoggio
♦
15
con i puntelli delle ruote
14
tramite
rondelle Ø5,4, viti M5x10 e dadi M5.
Ricordare che solo il foro inferiore del supporto
15
viene utilizzato per
l'avvitamento.
Connettere i puntelli di rinforzo
♦
16
con i puntelli delle ruote
14
tramite
rondelle Ø5,4, viti M5x10 e dadi M5. Connettere i puntelli di rinforzo
16
con i supporti
15
tramite rondelle Ø5,4, viti M5x10 e dadi M5.
Montare i puntelli delle ruote
♦
14
con i supporti
15
montati a sinistra del
vassoio portacarbone
6
tramite rondelle Ø 5,4, 2 viti M5x10 e dadi M5.
In tal caso è necessario utilizzare il foro superiore del puntello delle ruote
14
.
M5x10
M5x10
M5x12
M5x12
Passaggio 2
Montare i reggimaniglia
♦
8
e i puntelli di sostegno
9
, come descritto al
passaggio 1. Fissare la maniglia
7
fra i reggimaniglia
8
e avvitarli salda-
mente tramite viti di legno Ø 4x10.
Montare i puntelli di sostegno
♦
9
con la maniglia montata a destra alla
vaschetta portacarbone
6
tramite viti M5 x 12, rondelle Ø5,4, viti
M5 x 10 e dadi M5. In tal caso è necessario utilizzare il foro superiore
del puntello di sostegno
9
.
M5x10
M5x10
15
15
14
14
16
6
8
7
9
6
