19 FKG 48 A1
HR

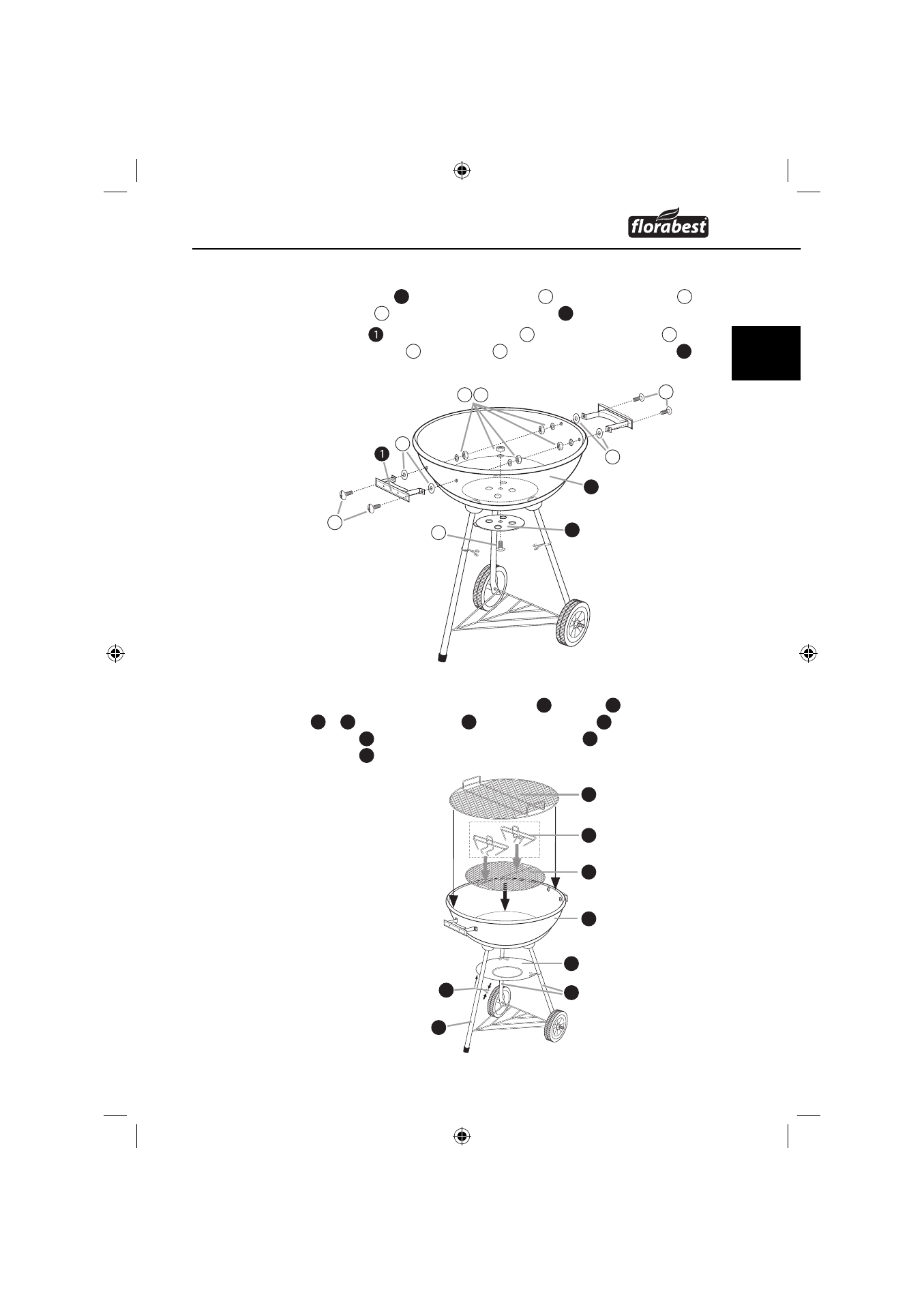

3. korak
♦ Ploču zračnjaka 9 pomoću vijka M5 x 12 B , podložne pločice Ø6 F
i matice M5 G pričvrstite na posudu za ugljen 8 .
♦ Dvije ručke pomoću vijaka M5 x 12 B , podložnih pločica Ø6 F , pod-
ložnih pločica Ø6 E i matica M5 G pričvrstite na posudu za ugljen 8 .
♦ Po završetku montaže čvrsto zategnite sve vijčane spojeve.
4. korak
♦ Pričvrstite limenu posudu za prihvat pepela 12 u držače 11 između nogu
( 13 + 16 ). Rešetku za ugljen 7 i rešetku za roštiljanje 5 stavite u posudu
za ugljen 8 . Ako je potrebno, na rešetku za ugljen 7 postavite razdjelnike
za ugljen 6 .
B
G F
E
8
9
B
B
E
5
6
7
8
11
13
16
12
