7

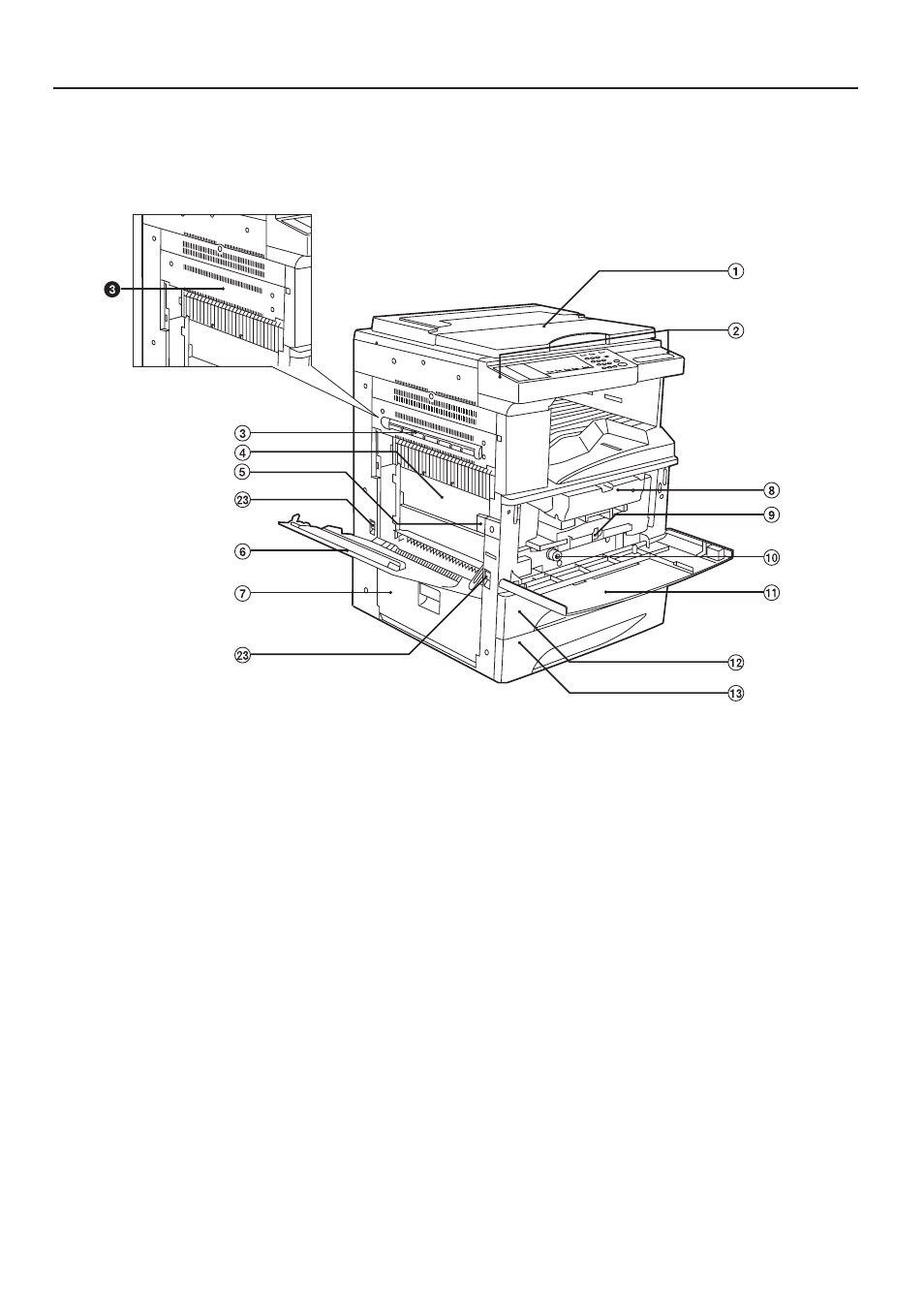

BEZEICHNUNGEN DER TEILE
1 Originalabdeckung
(Öffnen/schließen Sie diese Abdeckung, um das Original
auf das Vorlagenglas zu legen. Sie verfügt über eine
Tasche zum Aufnehmen von Originalen auf der Oberseite.)
2 Bedienfeld
(Hier befinden sich die Tasten und Regler für die
Bedienung des Kopierers.)
3 Ausgabeeinheit (oder Verzweigungseinheit 3 )
(Wird bei Papierstaus im Ausgabeabschnitt
herausgezogen.
Der Kopierer wird mit einer Verzweigungseinheit versehen,
wenn die optionale Duplexeinheit oder der optionale
Finisher installiert wird.)
4 Papiertransportabschnitt-Abdeckung
5 Freigabehebel der Papiertransportabschnitt-Abdeckung
(Wird bei Papierstaus im Papiertransportabschnitt betätigt.)
6 Linke Verkleidung 1
(Wird bei Papierstaus im Papierzuführungsabschnitt
geöffnet.)
7 Linke Verkleidung 2
(Wird bei Papierstaus im Papierzuführungsabschnitt
geöffnet.)
8 Tonerpatrone
9 Freigabehebel für Tonerpatrone
(Wird zum Auswechseln der Tonerpatrone betätigt.)
0 Knopf der Papierzuführungseinheit
(Dient zum Entfernen von gestautem Papier aus der
Papierzuführungseinheit.)
! Vorderverkleidung
(Wird zum Auswechseln der Tonerpatrone und zum
Entfernen von gestautem Papier geöffnet.)
@ Papierlade 1
(Nimmt bis zu 550 Blatt Standardpapier auf.)
# Papierlade 2
(Nimmt bis zu 550 Blatt Standardpapier auf.)
$ Vorlagenglas
(Legen Sie die Originale zum Kopieren hier auf. Legen Sie
die Originale mit der zu kopierenden Seite nach unten so
auf, daß die Seiten mit den Größenmarkierungen an der
rechten und linken Seite des Vorlagenglases ausgerichtet
sind.)
% Originalgrößenmarkierungen
(Richten Sie das Original beim Auflegen auf das
Vorlagenglas mit diesen Markierungen aus.)
^ Ausgabeabschnitt
(1) Kopierer
