Störungsbeseitigung
EINFÜHRUNG 6-11
Papierstaus
Bei Auftreten eines Papierstaus
erscheint eine Meldung und der
Kopier- oder Druckbetrieb wird
abgebrochen.
Am Gerät werden Anweisungen zur Beseitigung des Staus angezeigt.
Zudem wird der Bereich angegezeigt, in dem der Stau aufgetreten ist.
Das Gerät eingeschaltet lassen und die Anweisungen zur Beseitigung des
Papierstaus befolgen.

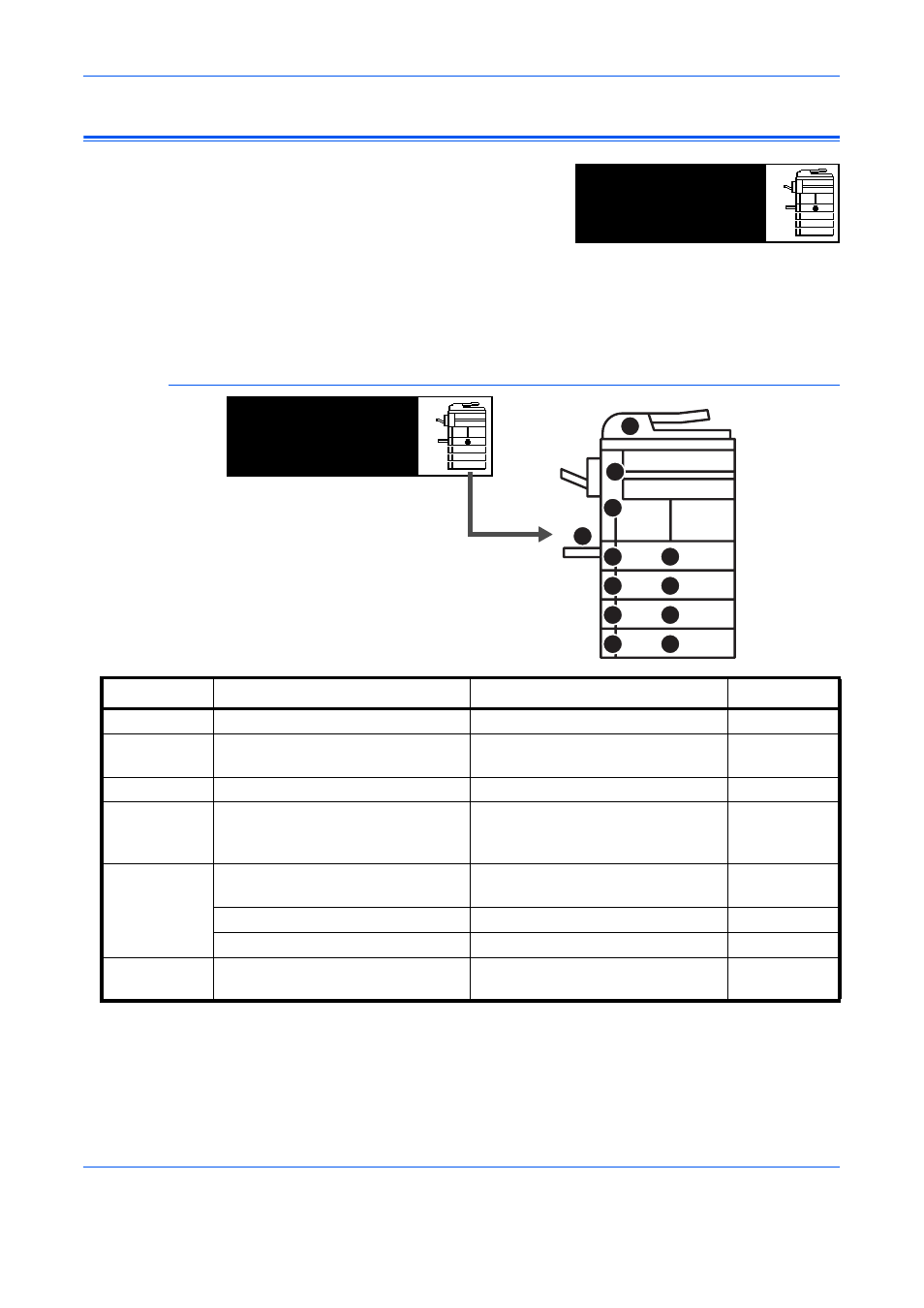

Potenzielle Papierstaubereiche
†Beim 16-S./min-Modell gehören Kassette 2 - 4 zur optionalen
Papierzufuhr. Beim 20-S./min-Modell und 25-S./min-Modell gehören
Kassette 3 - 4 zur optionalen Papierzufuhr.
Papierstau im
papierkassette 1.
JAM11
Papier entfernen.
Bereich Modul Fehlernummer Erläuterung
A Kassette 1 JAM11, JAM21 Seite 6-12
B Kassette 2 - 4
†
JAM12, JAM13, JAM14, JAM15,
JAM16, JAM22, JAM23, JAM24 Seite 6-13
C Universalzufuhr JAM10, JAM20 Seite 6-15
D Linke Abdeckung JAM30, JAM40, JAM41, JAM42,
JAM43, JAM44, JAM45, JAM60,
JAM61 Seite 6-15
E Papierausgabebereich JAM50, JAM52, JAM53, JAM54,
JAM55, JAM56 Seite 6-16
Finisher JAM80, JAM81, JAM83, JAM84 Seite 6-19
Auftragstrennfach JAM51 Seite 6-21
F Originaleinzugseinheit JAM70, JAM71, JAM72, JAM73,
JAM74, JAM75 Seite 6-18
A A
C
D
E
F
B B
B B
B B
Papierstau im
papierkassette 1.
JAM11
Papier entfernen.
