Einleitung-9

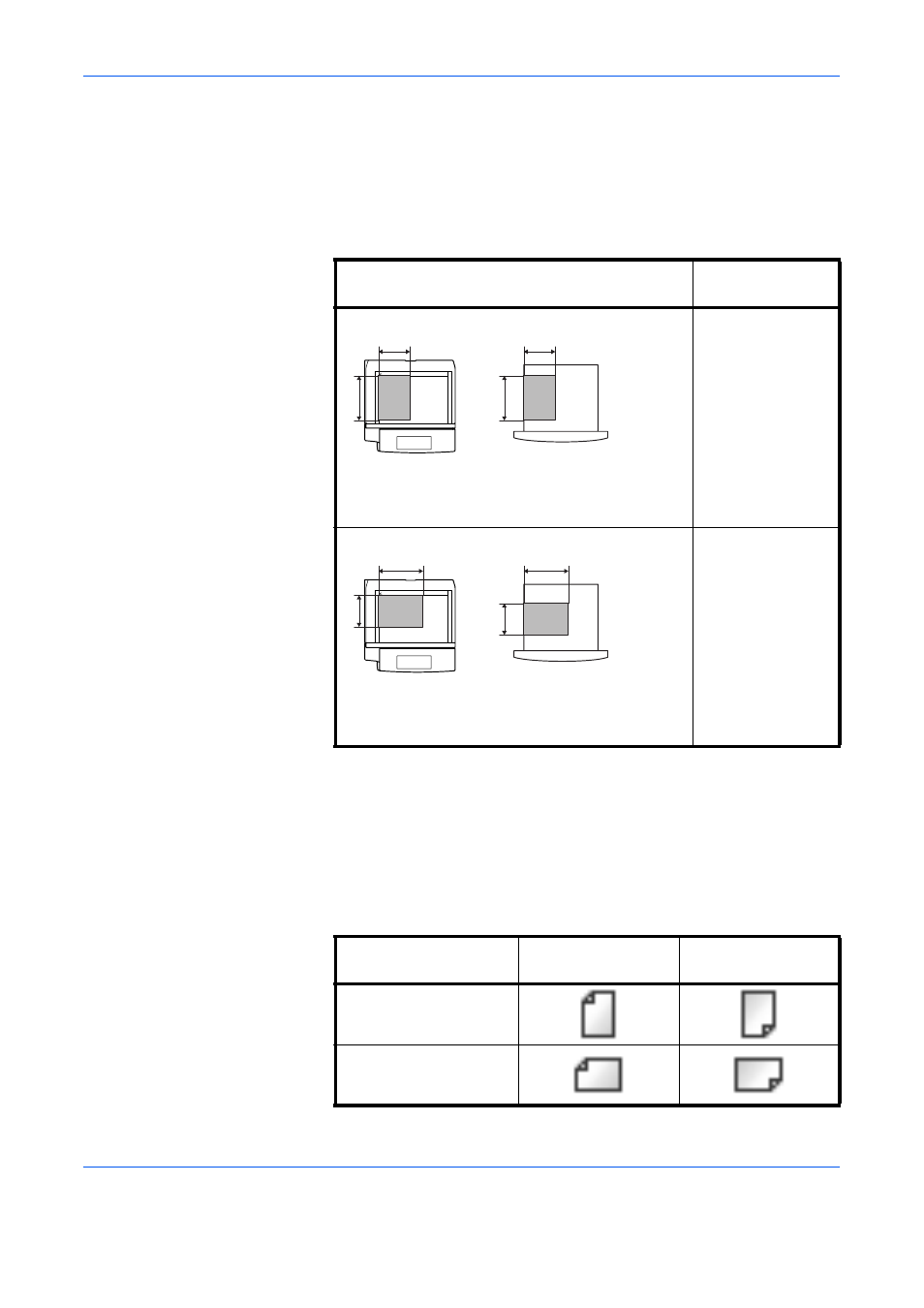

Original- und Papierformate
Dieser Abschnitt beschreibt die in diesem Handbuch verwendeten
Bezeichnungen für Original- oder Papierformate. Bei A4, B5 und Letter, die
sowohl horizontal als auch vertikal ausgerichtet sein können, wird die
Ausrichtung des Originals/Papiers bei der horizontalen Ausrichtung durch
ein zusätzliches „R“ angezeigt.
Symbole auf dem Bedienfeld
Die folgenden Symbole werden benutzt, um Original- und
Papierausrichtungen auf dem Bedienfeld anzuzeigen.
Festgelegte Ausrichtung
Angegebenes
Format *
* Das Format des Originals bzw. Papiers, das verwendet werden
kann, hängt von der Funktion und der Papierquelle ab. Weitere
Angaben befinden sich in den Abschnitten, in denen die jeweilige
Funktion oder Papierquelle beschrieben werden.
Vertikale Ausrichtung A4, B5, A5, B6,
A6, 16K, Letter,
Statement
Bei Originalen/Papier, bei denen die Länge A
größer als die Länge B ist.
Horizontale Ausrichtung
A4-R, B5-R, A5-R,
B6-R, A6-R, 16K-
R, Letter-R,
Statement-R
Bei Originalen/Papier, bei denen die Länge A
kürzer als die Länge B ist.
B B
A A
Original Papier
B B
A
A
Original Papier
Festgelegte
Ausrichtung
Originale Papier
Vertikale Ausrichtung
Horizontale Ausrichtung
