Bezeichnung der Komponenten
1-2

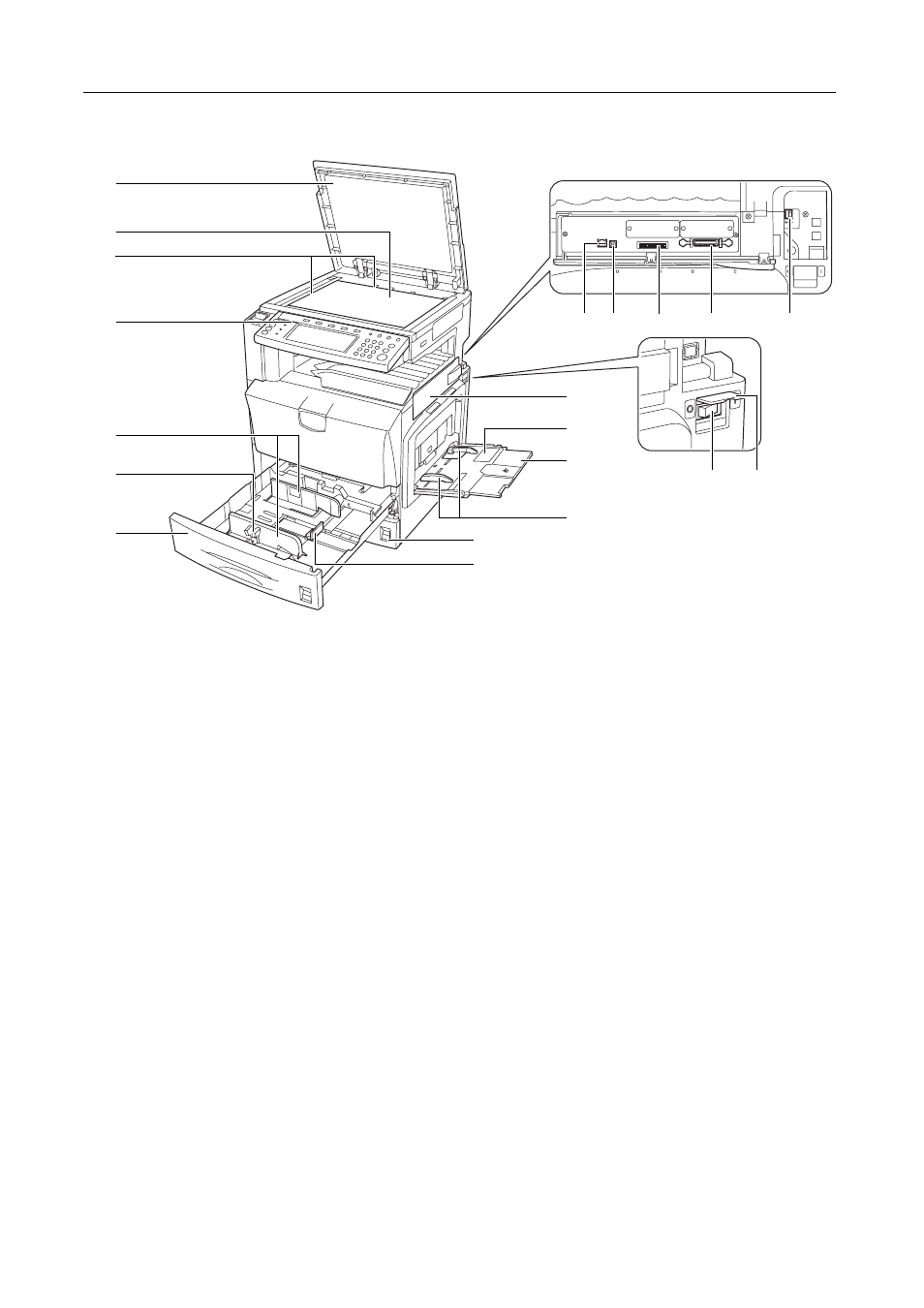

Hauptkomponenten
1 Originalglasplatte (optional)
2 Glasplatte
3 Originalformat-Markierungen
4 Bedienungstafel
5 Universalzufuhr
6 Führung
7 Universalzufuhr-Erweiterung
8 Kassette 1
9 Kassette 2
10 Papierlängenführung
11 Papierbreitenführung
12 Breiteneinstellung
13 Schnittstellenabdeckung
14 Netzwerkschnittstellenanschluss (Drucker)
15 USB-Anschluss
16 Schnittstellenanschluss für Parallelport
17 Speicherkartensteckplatz (CompactFlash)
18 Netzwerkschnittstellenanschluss (Scanner)
19 Betriebsschalter
20 Betriebsschalterabdeckung
3
1
4
11
2
5
7
6
8
9
10
12
13
14 15 17 16 18
19 20
