14

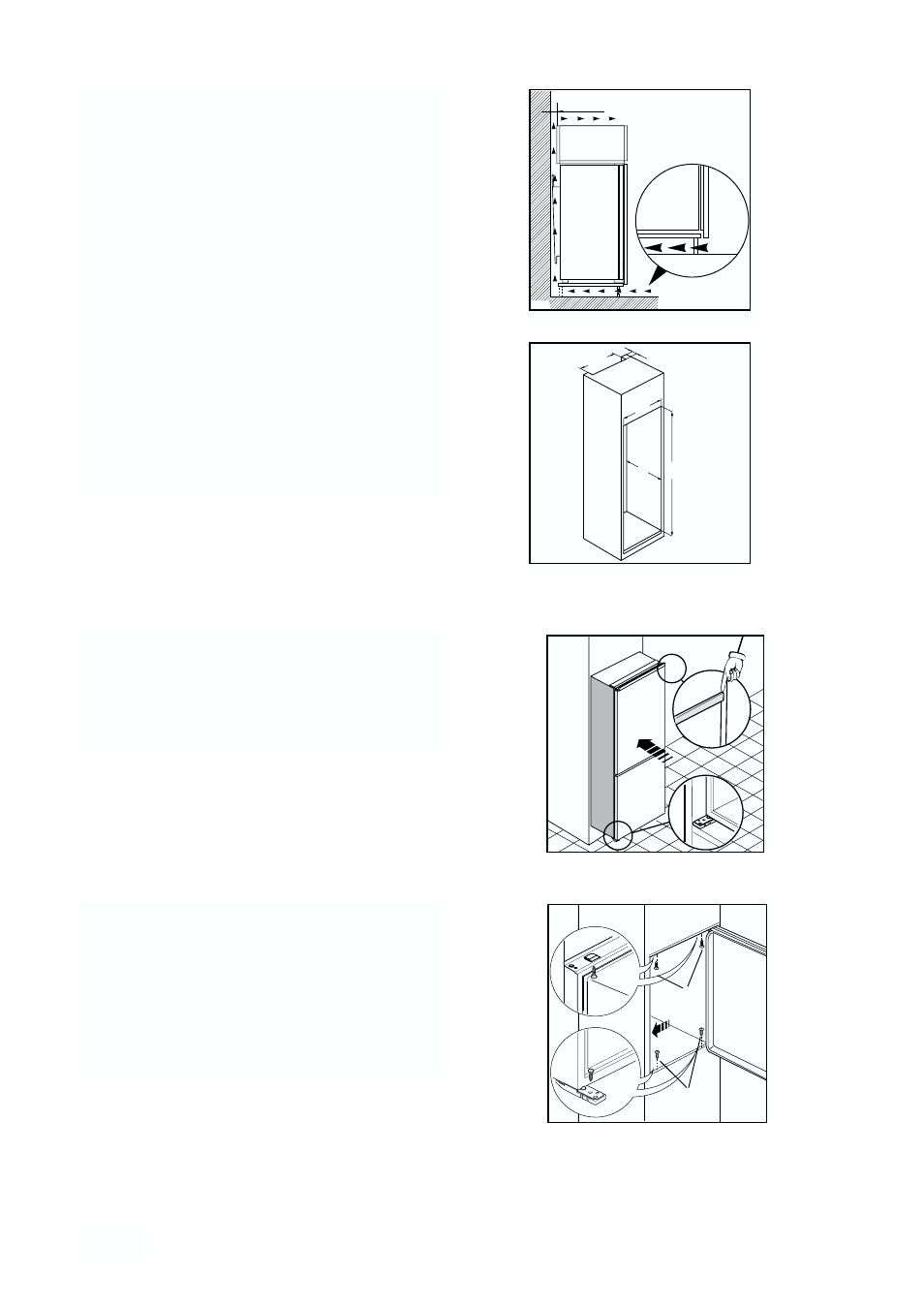

Instructions pour l’encastrement
Dimensions de la niche
Hauteur (1) 1780 mm
Profondeur (2) 550 mm
Breite (3) 560 mm
Pour des raisons de sécurité, la ventilation doit être
prévue comme indiqué dans le Fig.
Attention: veillez à ne pas obstruer les
ouvertures de ventilation.
Il est également nécessaire que la niche soit
équipée d’un conduit d’areation ayant les mesures
suivantes:
Profondeur 50 mm
Largeur 540 mm
PR01
540
50
3
2 1
50 mm
min.
200 cm 2
200 cm 2
min.
D567
D023
1
2
Insérer l'appareil dans la niche en l'appuyant contre
la paroi intérieure, correspondant au côté
d'ouverture de la porte, jusqu'à ce que le cache
supérieur soit à fleur (1) et veiller à ce que la
charnière du bas soit alignée sur la paroi du meuble
(2).
Fixez l’appareil à l’aide des 4 vis livrées à cet effet.
(I = 3,5 x 13) (P = 3,5 x 22)
I
P
