15

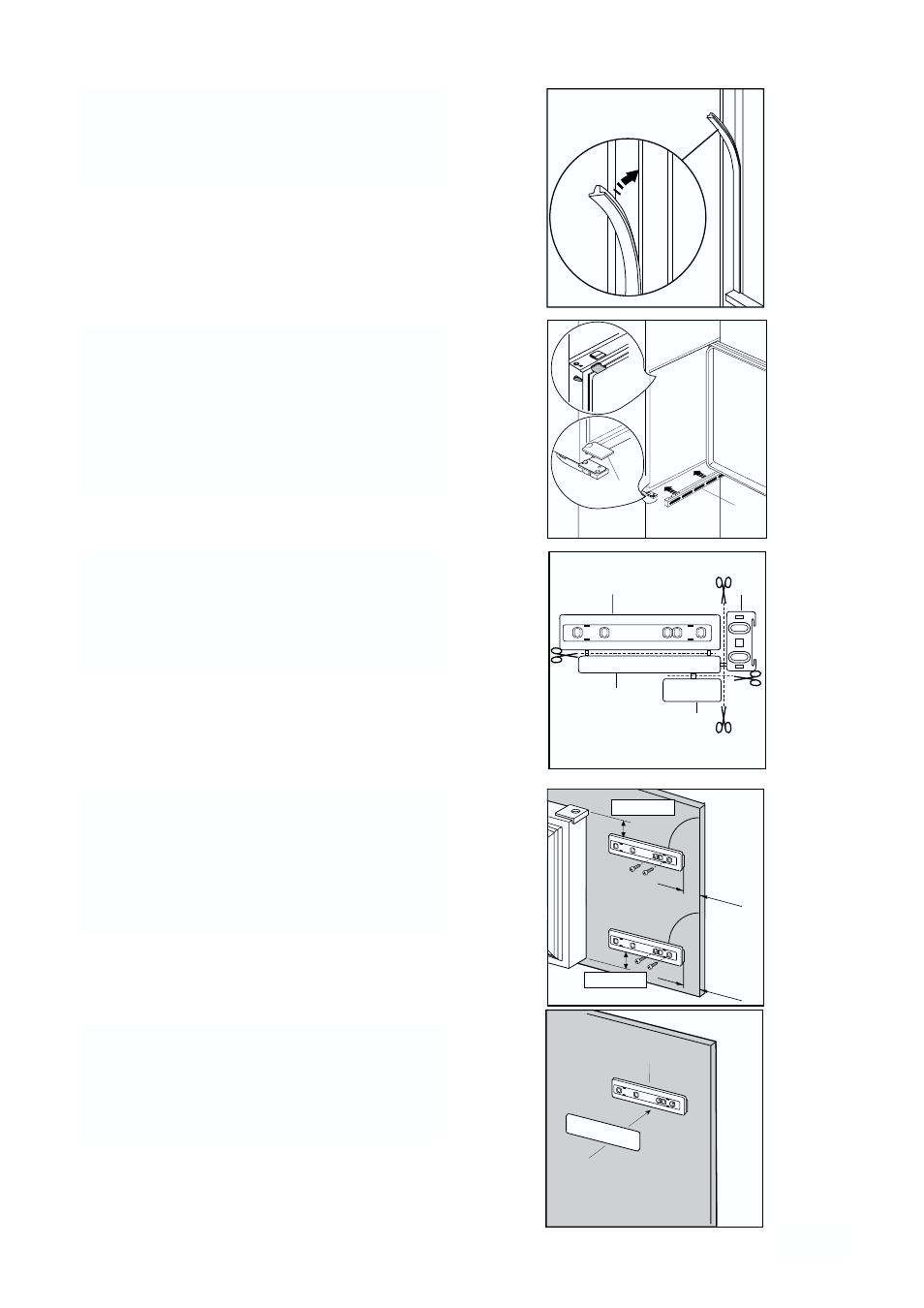

Appliquez le joint à pression, entre l’appareil et le
meuble.
D724
Appliquez les caches (C-D) sur les ailettes des
butées et dans les trous des charnières.
Appliquez la grille d’aération (B) et le couvre-
charnière (E).
B
E
C
D
PR266
Ha Hb
Hc
Hd
Séparer les pièces Ha, Hb, Hc, Hd comme l’indique
de la figure.
Poser la glissière (Ha) sur la partie interne de la
porte du meuble dessus et dessous comme l’indique
la figure et marquer la position des trous externes.
Après avoir pratiqué les trous, fixer la glissière avec
les vis fournies.
21 mm
21 mm
ca. 50 mm
90°
90°
ca. 50 mm
Fixer par encliquetage le couvercle (Hc) sur la
glissière (Ha).
PR33
Hc
Ha
