30

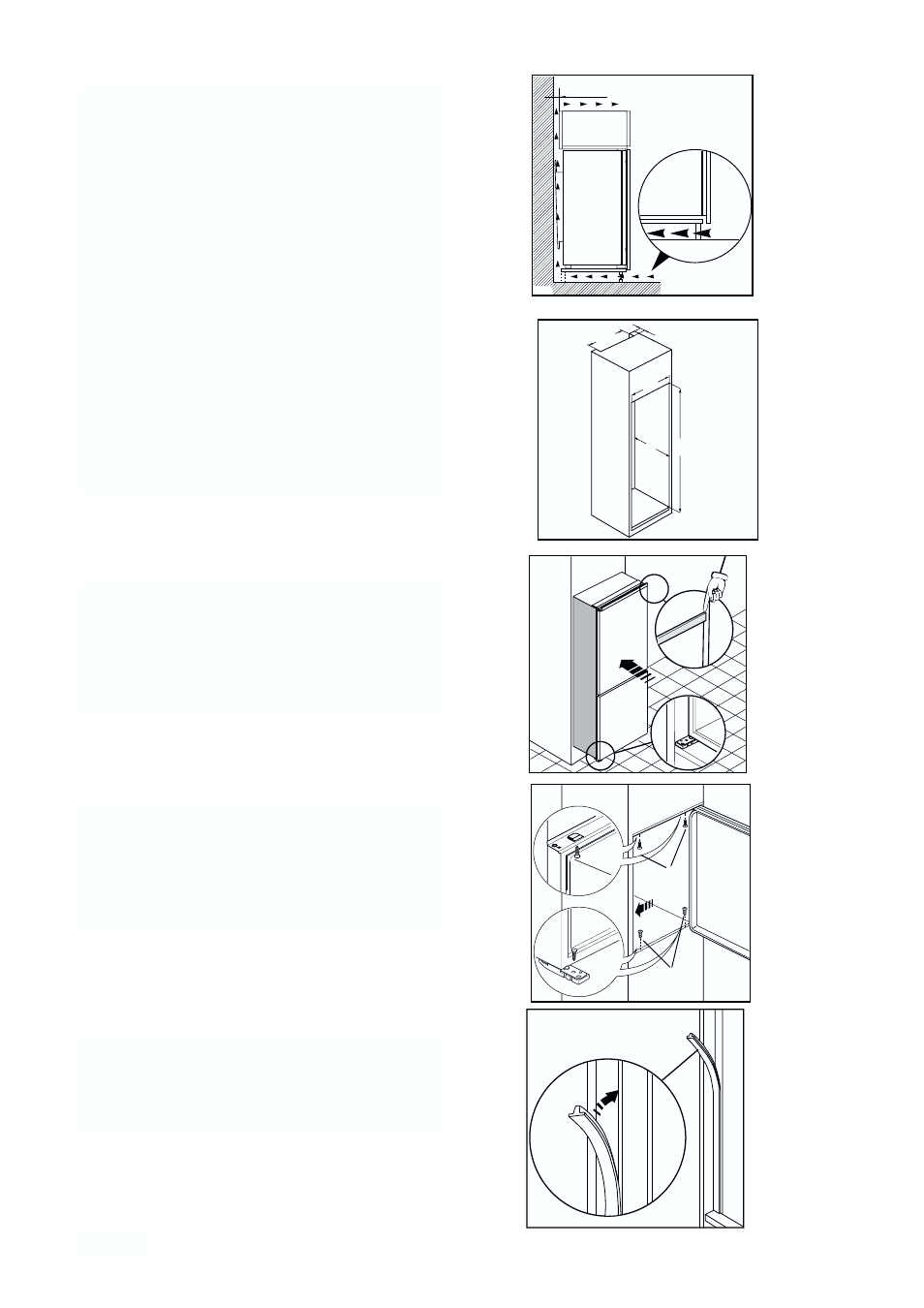

Montageanleitung für den
integrierten Einbau
Nischenmaße
Höhe (1) 1780 mm
Tiefe (2) 550 mm
Breite (3) 560 mm
Aus Gründen der Sicherheit muß eine
Mindestbelüftung gesichert sein, wie aus der
Abb.hervorgeht.
Achtung: Die Ventilations - Öffnungen
müssenimmer saubergehalten werden.
Ferner ist auch am hinteren Einbauschrankteil ein
Lüftungskamin mit filgenden Massen notwendig:
Tiefe 50 mm
Breite 540 mm
PR01
540
50
3
2 1
50 mm
min.
200 cm 2
200 cm 2
min.
D567
Gerät in die Nische einschieben, bis die
Anschlagleiste (1) oben am Möbel anliegt und die
vordere Kante des Scharniers mit der
Türöffnungsseite bündig an der Nischenseitenwand
ansteht (2).
D023
1
2
Gerät mit den 4 beiliegenden Schrauben befestigen.
(I = 3,5 x 13) (P = 3,5 x 22)
I
P
Fugenabdeckprofiloben um die Winkeldicke
ausschneiden und zwischen Gerät und
Möbelseitenwand eindrücken.
D724
