61
21 mm
21 mm
ca. 50 mm
90°
90°
ca. 50 mm
PR33
Hc
Ha

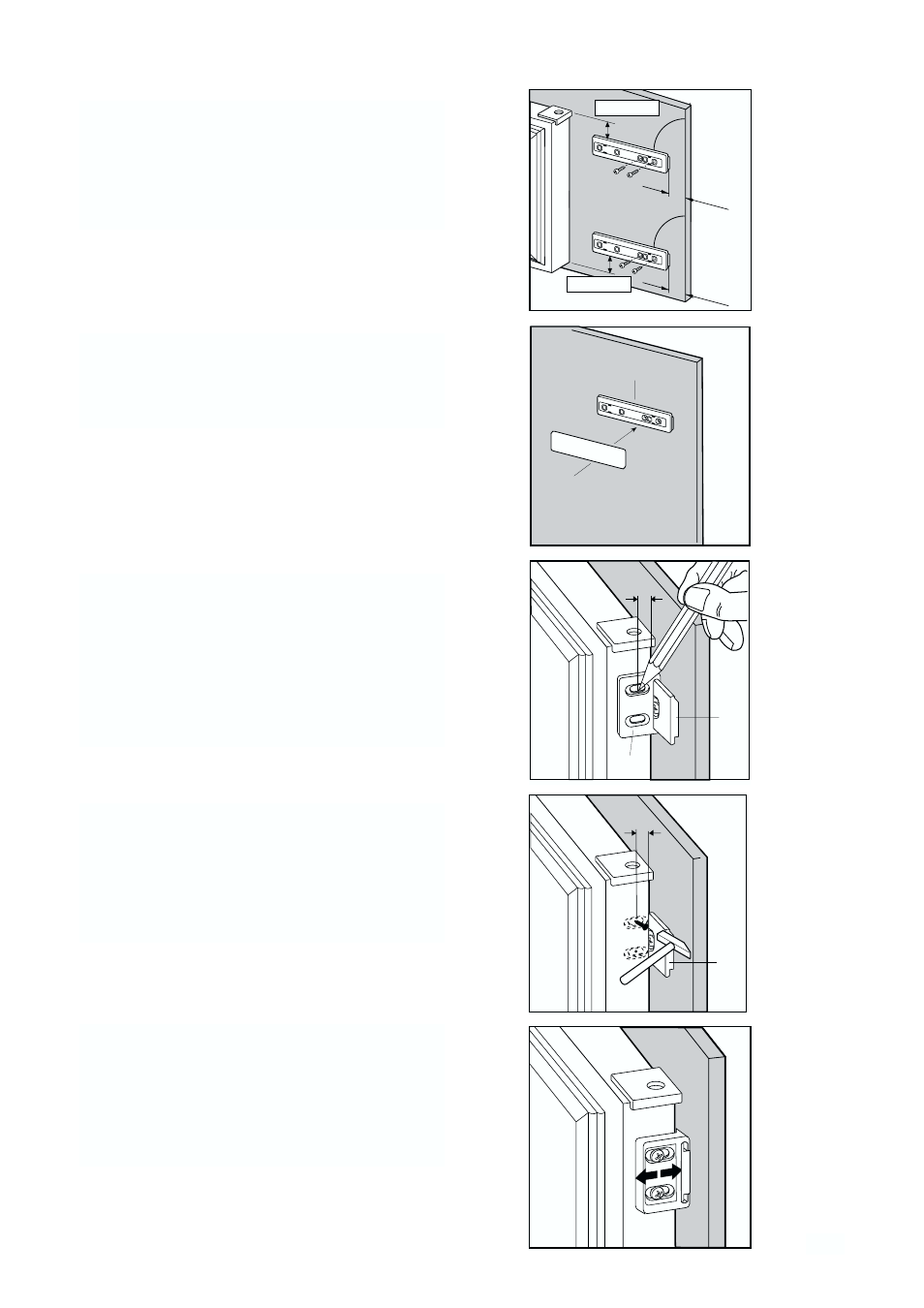

Inserire a scatto il coperchietto (Hc) sulla guida (Ha)
Appoggiare la guida (Ha) sulla parte interna della
porta del mobile sopra e sotto come indicato in
figura e segnare la posizione dei fori esterni. Dopo
aver preparato i fori fissare la guida con le viti in
dotazione.
Aprire la porta dell’apparecchiatura e quella del
mobile a 90° ca. Inserire la squadretta (Hb) nella
guida (Ha). Tenere insieme la porta
dell’apparecchiatura e quella del mobile e segnare i
fori come indicato in figura.
PR167
Ha
Hb
8mm
Ha
8mm
K
Togliere le squadrette e segnare con il chiodo (K) a
8 mm dal bordo esterno della porta.
PR168
Hb
Posizionare nuovamente la squadretta sopra la
guida e fissare con le viti in dotazione.
Per l’eventuale operazione di allineamento della
porta del mobile, utilizzare il gioco dei fori asolati.
Al termine delle operazioni è necessario controllare
l’esatta chiusura della porta dell’apparecchiatura.
