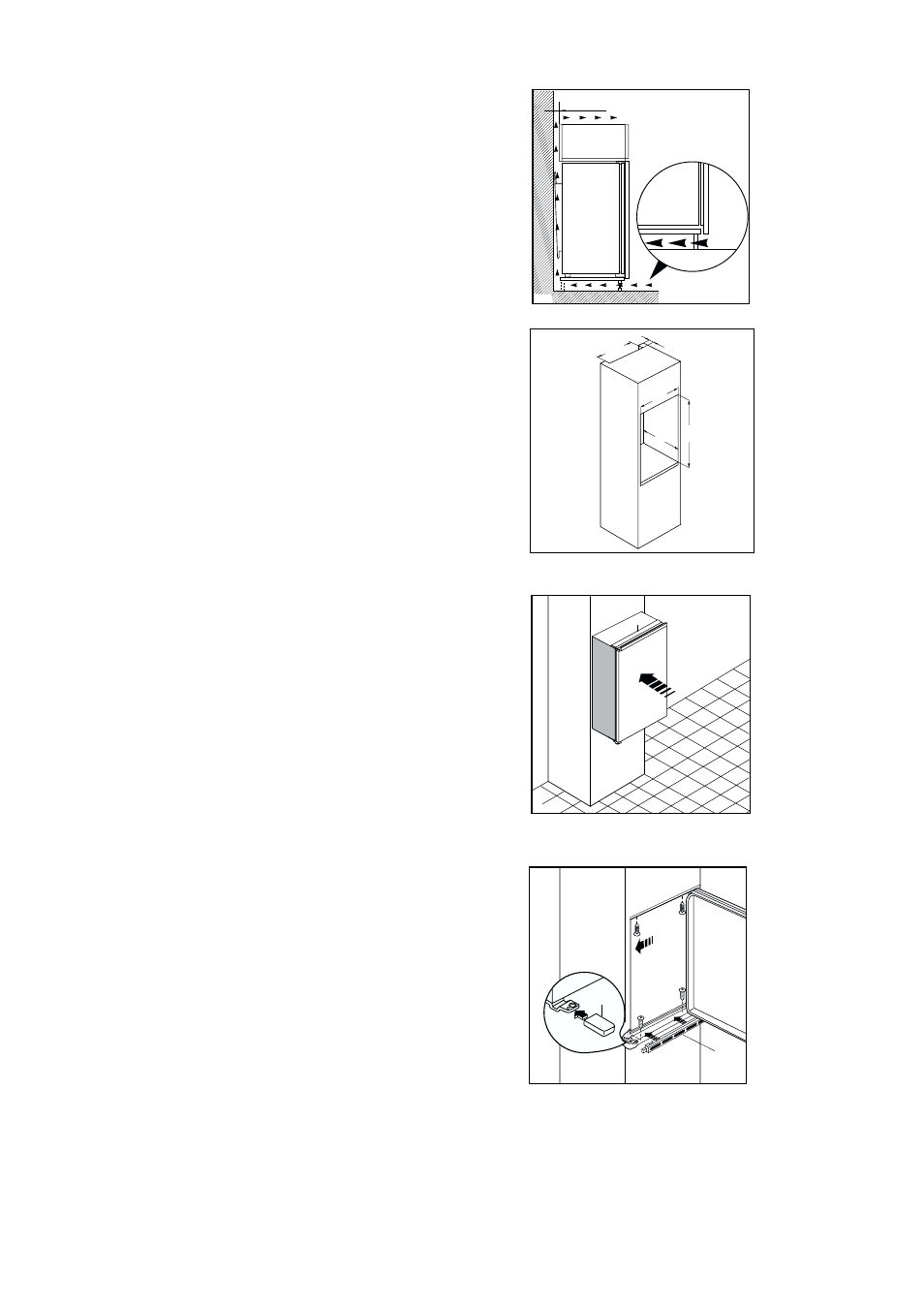

Instructions pour l’encastrement
Dimensions de la niche
Hauteur (1) 1225 mm
Profondeur (2) 550 mm
Breite (3) 560 mm
Pour des raisons de sécurité, la ventilation doit être
prévue comme indiqué dans le Fig.
Attention: veillez à ne pas obstruer les
ouvertures de ventilation.
Il est également nécessaire que la niche soit
équipée d’un conduit d’areation ayant les mesures
suivantes:
Profondeur 50 mm
Largeur 540 mm
50 mm
min.
200 cm 2
200 cm 2
min.
D567
Glissez l’appareil dans la niche.
Poussez à fond jusqu’au contact de la butée (A)
avec le meuble.
A
D022
Ouvrez la porte et appuyez l’appareil contre le
meuble de cuisine, du côté opposé aux charnières.
Fixez l’appareil à l’aide des 4 vis livrées à cet effet.
Appliquez la grille d’aération (C) et le couvre-
charnière (D).
D727
C
D
PR0
540
50
3
2 1
