38

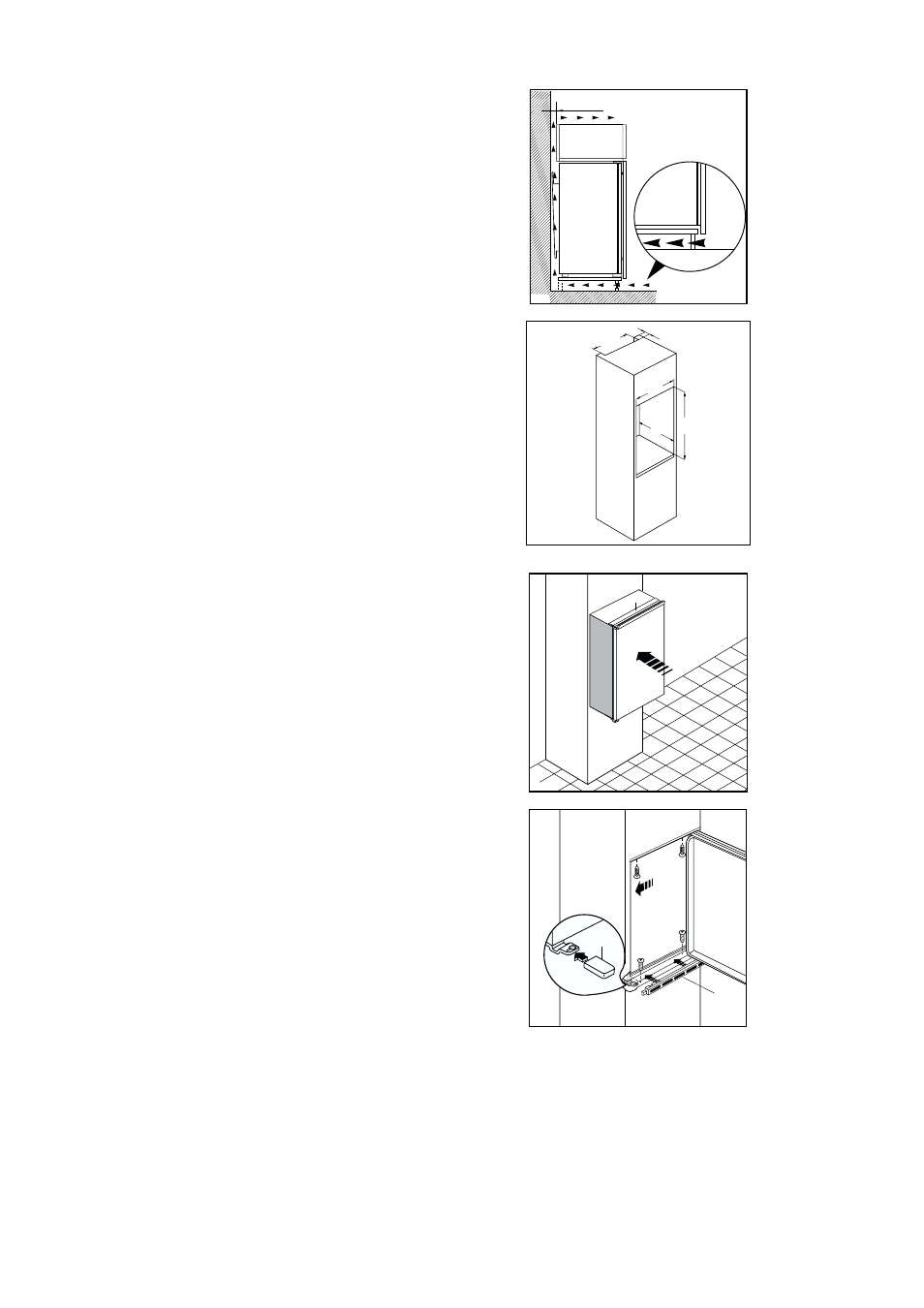

Aanwijzingen voor de
geïntegreerde inbouw
Nismaten
Hoogte (1) 1225 mm
Diepte (2) 550 mm
Breedte (3) 560 mm
Als transportbeveiliging zijn asn beide
scharnierkanten scharnierpennen asngebracht.
Afhankelijk van de gewenste deurdreirichting
moet aan een kant, zowel onder als boven, een
scharnierpen verwijderd worden.
Om veiligheidsredenen moet de ventilatie zodanig
zijn als aangegeven in Fig.
Attentie: zorg ervoor dat de ventilatie openingen
tijdens gebruik niet worden afgedekt.
De nis moet tevens voorzien zijn van een
luchtkanaal met de volgende afmetningen:
diepte 50 mm
breedte 540 mm
50 mm
min.
200 cm 2
200 cm 2
min.
D567
Schuif het apparaat in de nis totdat de aanslaglijst
(A) met de voorkant van plafond van de kast aanlijnt.
A
D022
Open de deur en druk het apparaat tegen de
zijwand van de nis, aan de kant waar niet de
scharnieren zitten. Bevestig het apparaat met de vier
rneegeleverde schrm even.
Bevestig het ventilatierooster (C).
Breng, onder lichte druk, het dekseltje (D) aan.
D727
C
D
PR0
540
50
3
2 1
