25

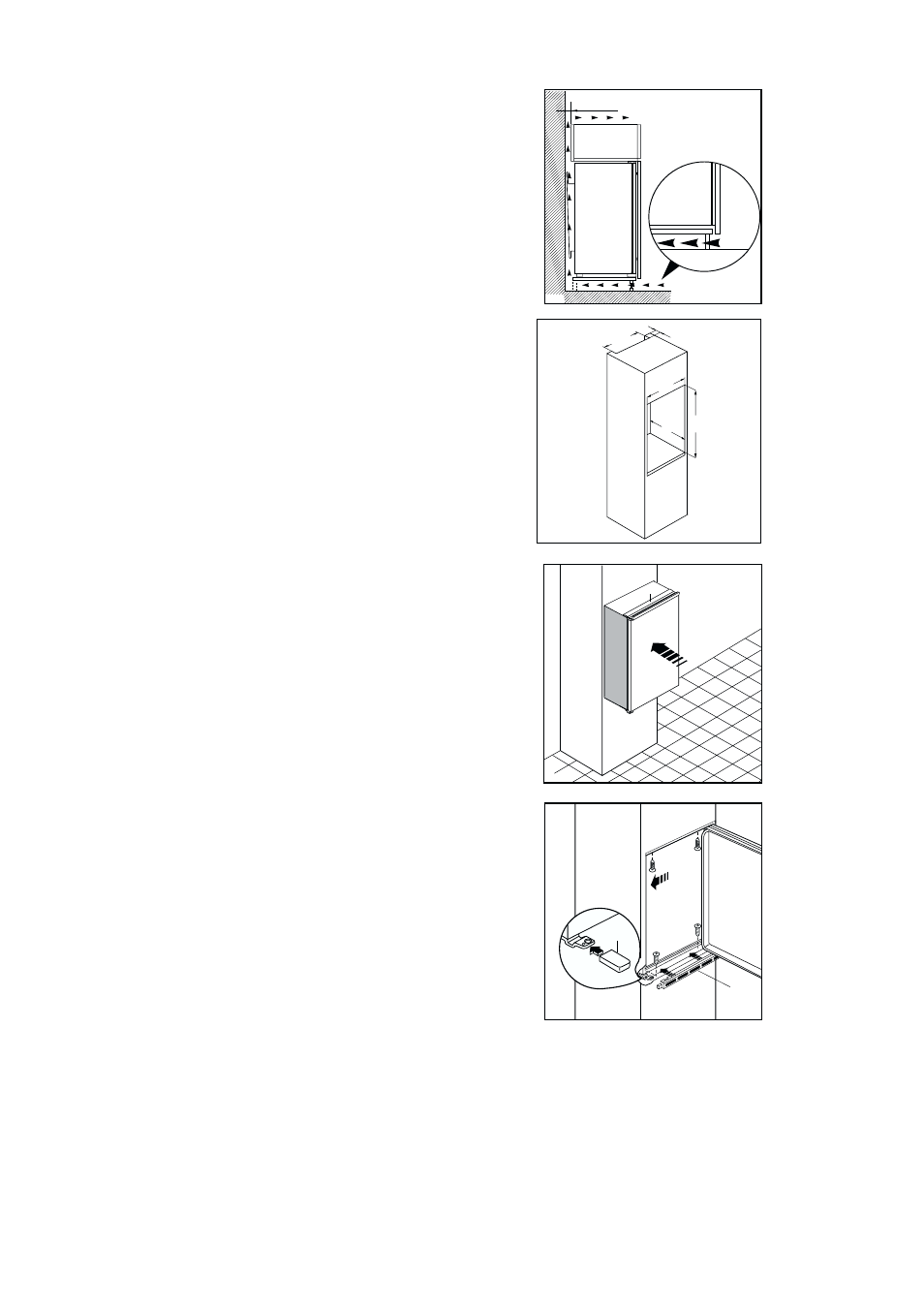

Tür öffnen und Gerät gegenüber der Bandseite an
die Möbelseitenwand anrücken. Gerät mit den 4 bei-
liegenden Schrauben befestigen.
Belüttungsgitter (C) und Scharnierabdeckung (D)
aufstecken.
D727
C
D
Montageanleitung für den
integrierten Einbau
Nischenmaße
Höhe (1) 1225 mm
Tiefe (2) 550 mm
Breite (3) 560 mm
Aus Gründen der Sicherheit muß eine
Mindestbelüftung gesichert sein, wie aus der
Abb.hervorgeht.
Achtung: Die Ventilations - Öffnungen
müssenimmer saubergehalten werden.
Ferner ist auch am hinteren Einbauschrankteil ein
Lüftungskamin mit filgenden Massen notwendig:
Tiefe 50 mm
Breite 540 mm
50 mm
min.
200 cm 2
200 cm 2
min.
D567
Gerät in die Nische einschieben bis die
Anschlagleiste (A) unten am Möbel anliegt. A
D022
PR0
540
50
3
2 1
