27

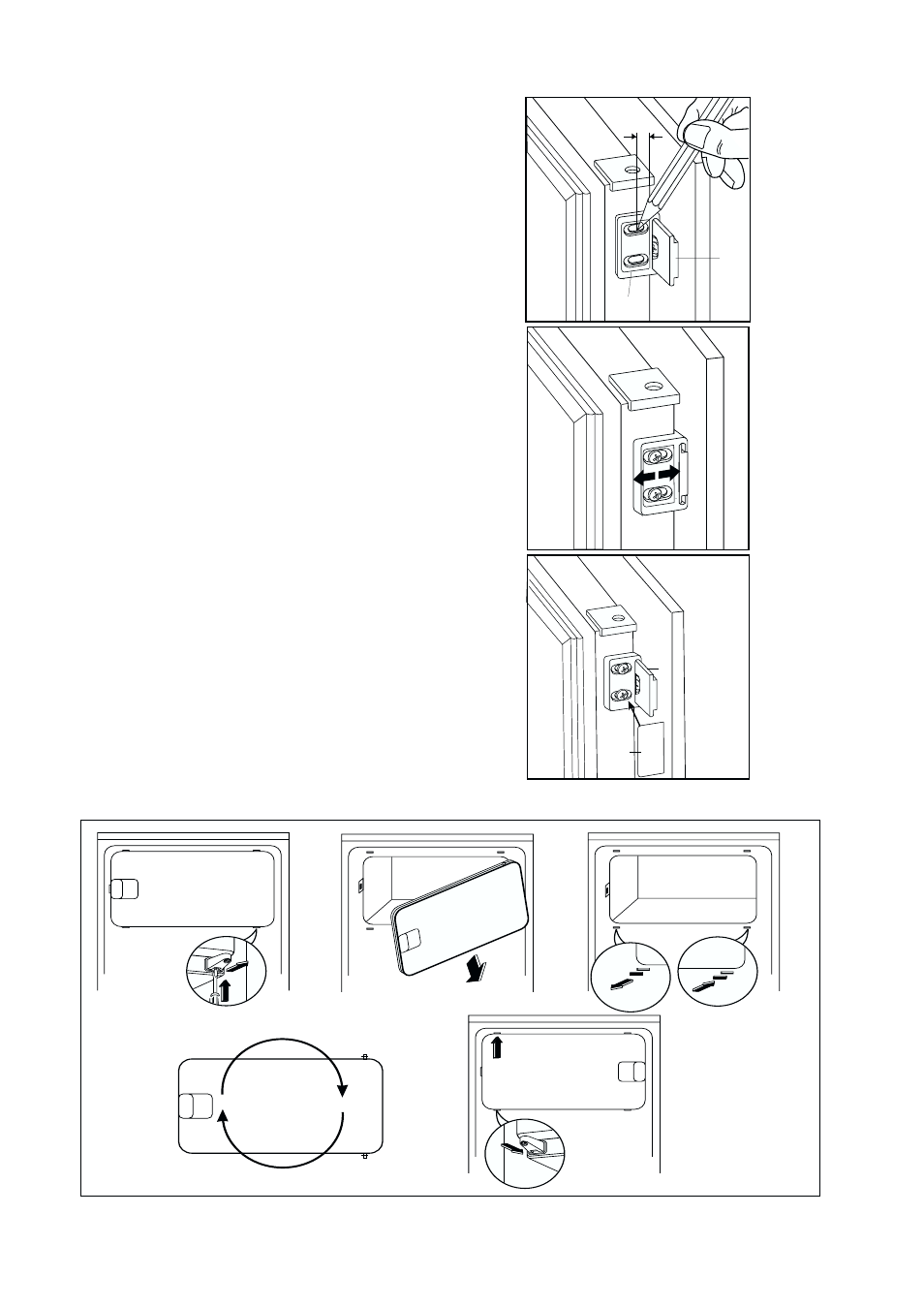

Anschlagwechsel
Verdampferfachtür
Gerätetür und Möbeltür auf ca. 90° öffnen. Den
Winkel (B) in der Schiene (A) einsetzen. Gerätetür
und Möbeltür zusammenhalten und die Bohrlöcher
anzeichnen (siehe Abb.). Winkel abnehmen und die
Bohrlöcher mit Ø 2mm und einem Abstand von 8
mm von der Türaußenkante ausführen. Den Winkel
wieder auf der Schiene anbringen und mit den
mitgelieferten Schrauben befestigen.
8mm
PR167
A
B
PR168
PR167/1
D
B
Für eine allfällig notwendige Ausrichtung der
Möbeltür, den Spielraum der Langlöcher nutzen.
Nach Beendigung der Arbeiten den einwandfreien
Verschluß der Gerätetür überprüfen.
Die Abdeckung (D) in die Schiene (B) eindrücken,
bis sie einrastet.
180°
