7
Nr. Beschreibung
1 Scharniere der Abdeckhaube (2×)
2 Plattenteller
3 Plattentellerbelag
4 Plattentellerachse
5 Umschalter PHONO / LINE Phono-Vorverstärker ein-/ausschalten
6 RCA-Audio-Ausgang rot - rechter Kanal, weiß - linker Kanal
7 GND: Erdung (Masseanschluss)
8 Schalter Endabschaltung Automatik Tonarmlift & Motor-Stop ein-/ausschalten
9 DC IN: 12 V-Anschluss für Steckernetzteil
10 Drehschalter zur Geschwindigkeitswahl Aus, 33, 45, 78
11 Tonarm
12 Gegengewicht
13 Auflagekraftskala
14 Tonarmlift
15 Tonarmablage mit Halteclip
16 Anti-Skating-Einstellung
17 Hebel Tonarmlift
18 Tonarm
19 Überwurfmutter
20 Tonarmkopf
1
2
3
4
5 6 7
14
9
13
12
11
10
8
15
16
17
18
19
20

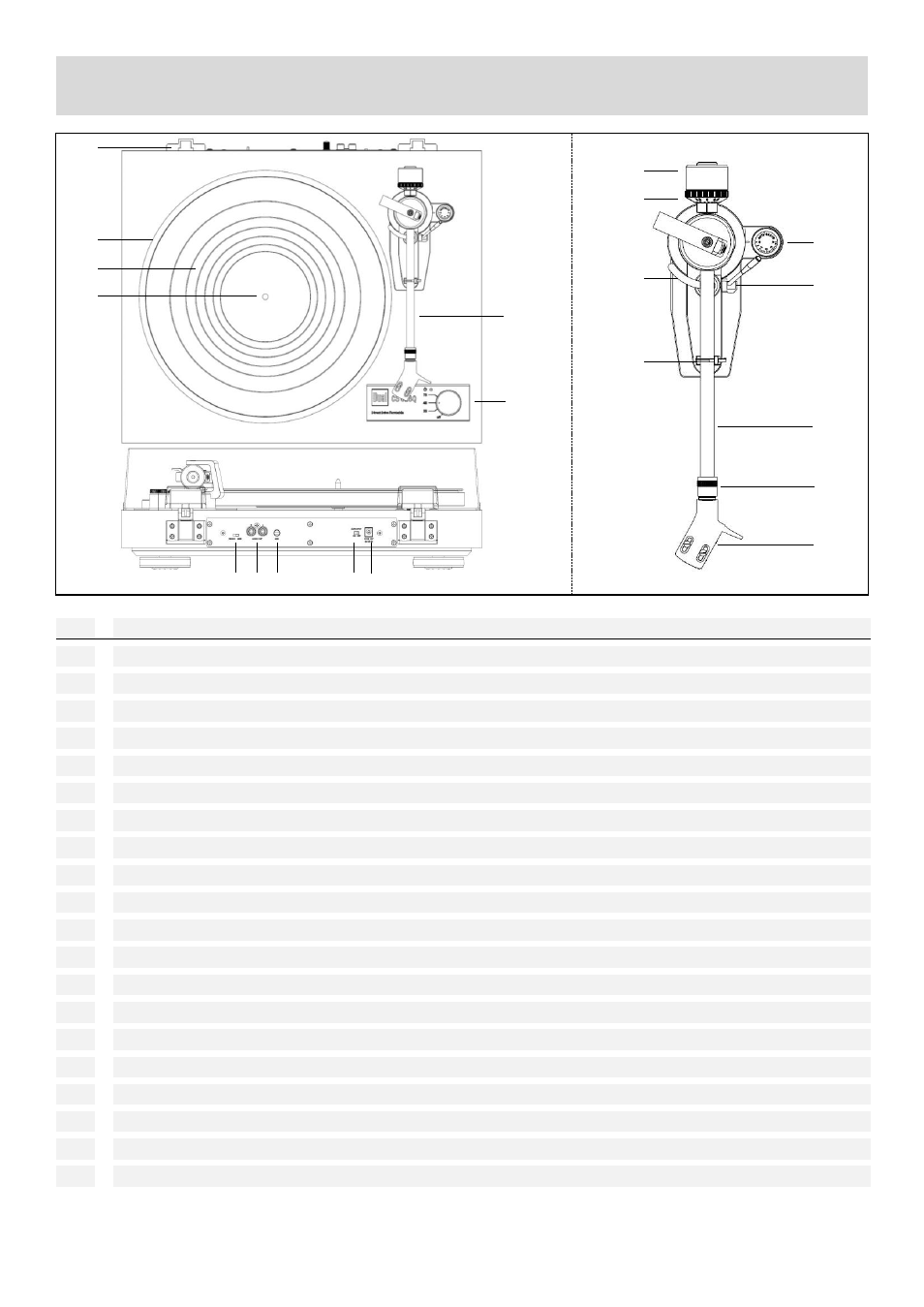

Geräteübersicht
