Seite 11
Online-/Aktivitäts-LED (grün)
Fehler-/UID-LED (gelb/blau)
Bedeutung
Aus
Gelb, blinkt regelmäßig (1 Hz)
Für dieses Laufwerk wurde eine Fehler-
Präventivbenachrichtigung empfangen.
Ersetzen Sie das Laufwerk so bald wie
möglich.
Aus
Aus
Das Laufwerk ist offline, ein
Ersatzlaufwerk oder nicht als Teil eines
Arrays konfiguriert.

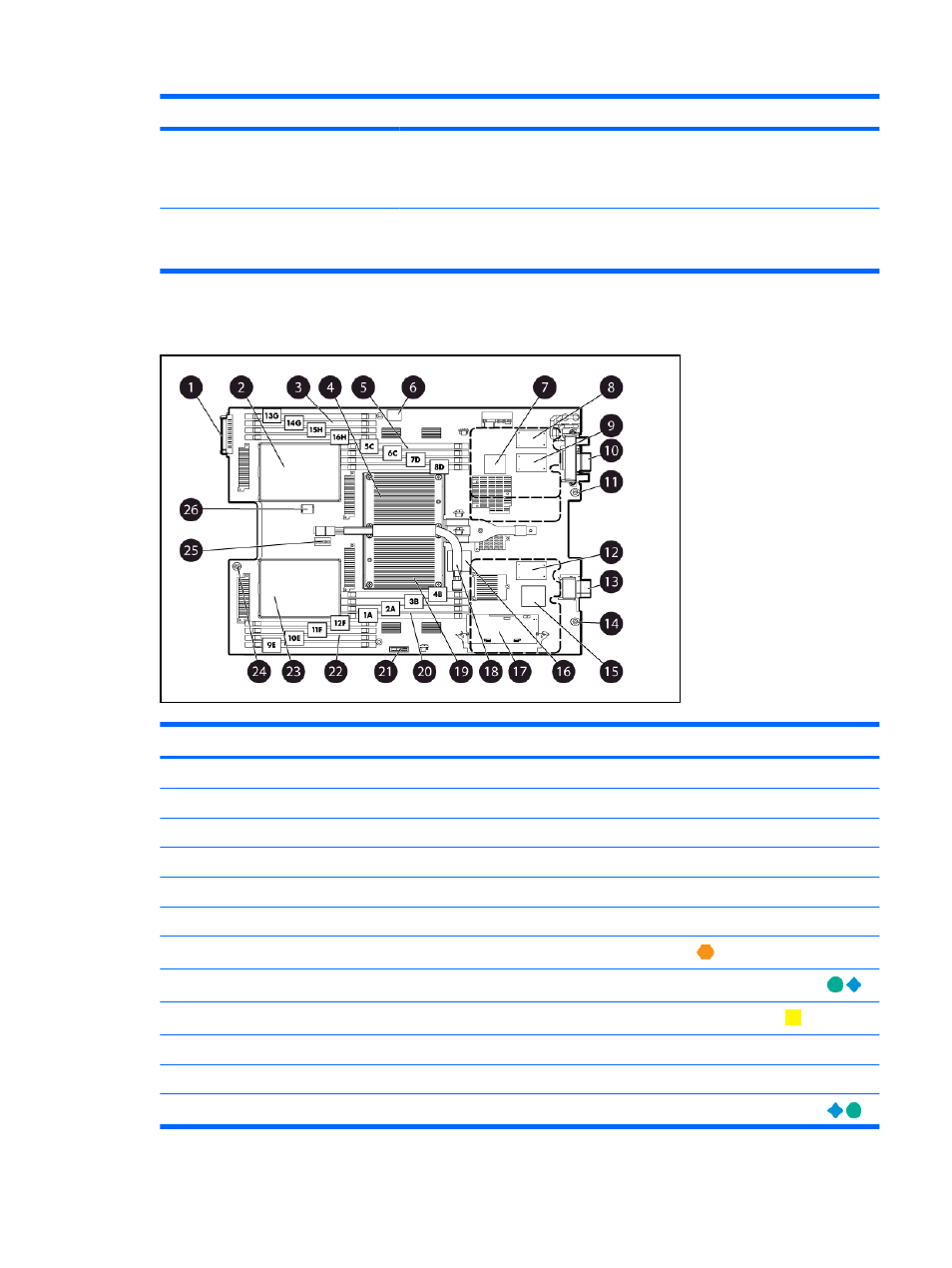

Systemplatinenkomponenten
Nr.
Beschreibung
1
LED-Anschluss
2
Prozessorsockel 4
3
DIMM-Steckplätze (Speicherbänke G und H von Prozessor 4)
4
Prozessorsockel 2 (belegt)
5
DIMM-Steckplätze (Speicherbänke C und D von Prozessor 2)
6
Interner USB-Anschluss
7
Integrierter NIC mit zwei Ports
8
Mezzanine-Anschluss 2 (Typ I oder Typ II Mezzanine)
9
Mezzanine-Anschluss 1 (nur Typ I Mezzanine)
10
Gehäuseanschluss 1
11
Rändelschraube der Systemplatine
12
Mezzanine-Anschluss 3 (Typ I oder Typ II Mezzanine)
DEWW
Systemplatinenkomponenten
5
