Panasonic SCHT545W - Handbuch (Seite 47)

9
Installazione semplice
RQ
T
8
6
1
4
IT
AL
IANO
S-VIDEO OUT
≥ Uso del terminale S-VIDEO OUT
Il terminale S-VIDEO OUT produce immagini più vivide del terminale
VIDEO OUT separando i segnali di crominanza (C) e di luminanza (Y).
(I risultati reali dipendono dal televisore.)
SCART
≥ Uso del terminale SCART (AV)
Per migliorare la qualità delle immagini, si può cambiare l’uscita del
segnale video dal terminale SCART (AV) da “Video” a “S-Video” o
“RGB” secondo il tipo di televisore usato. Selezionare “S-Video/YPbPr”
o “RGB/No Output” da QUICK SETUP (
➜ pagina 10).
Questo collegamento consente inoltre di riprodurre il suono del
televisore attraverso il sistema Home Theater. Consultare
“Funzionamento di altri componenti” (
➜ pagina 31).
∫ Collegamento del decoder della TV via cavo o del videoregistratore
Risparmio di corrente
L’unità principale e il sistema wireless consumano una piccola quantità
di energia quando sono in modalità standby (unità principale: circa
0,5 W, sistema wireless: circa 1,2 W). Per risparmiare energia quando
non si intende usarli per un lungo periodo di tempo, scollegare il cavo di
alimentazione dalla presa di corrente domestica.
Dopo aver collegato il cavo di alimentazione, bisogna impostare di
nuovo alcune opzioni della memoria.
[Nota]
I cavi di alimentazione CA in dotazione devono essere usati soltanto con
questa unità e con il sistema wireless. Non usarli con altri componenti.
Inoltre, non usare cavi per altri componenti con questa unità o con il
sistema wireless.

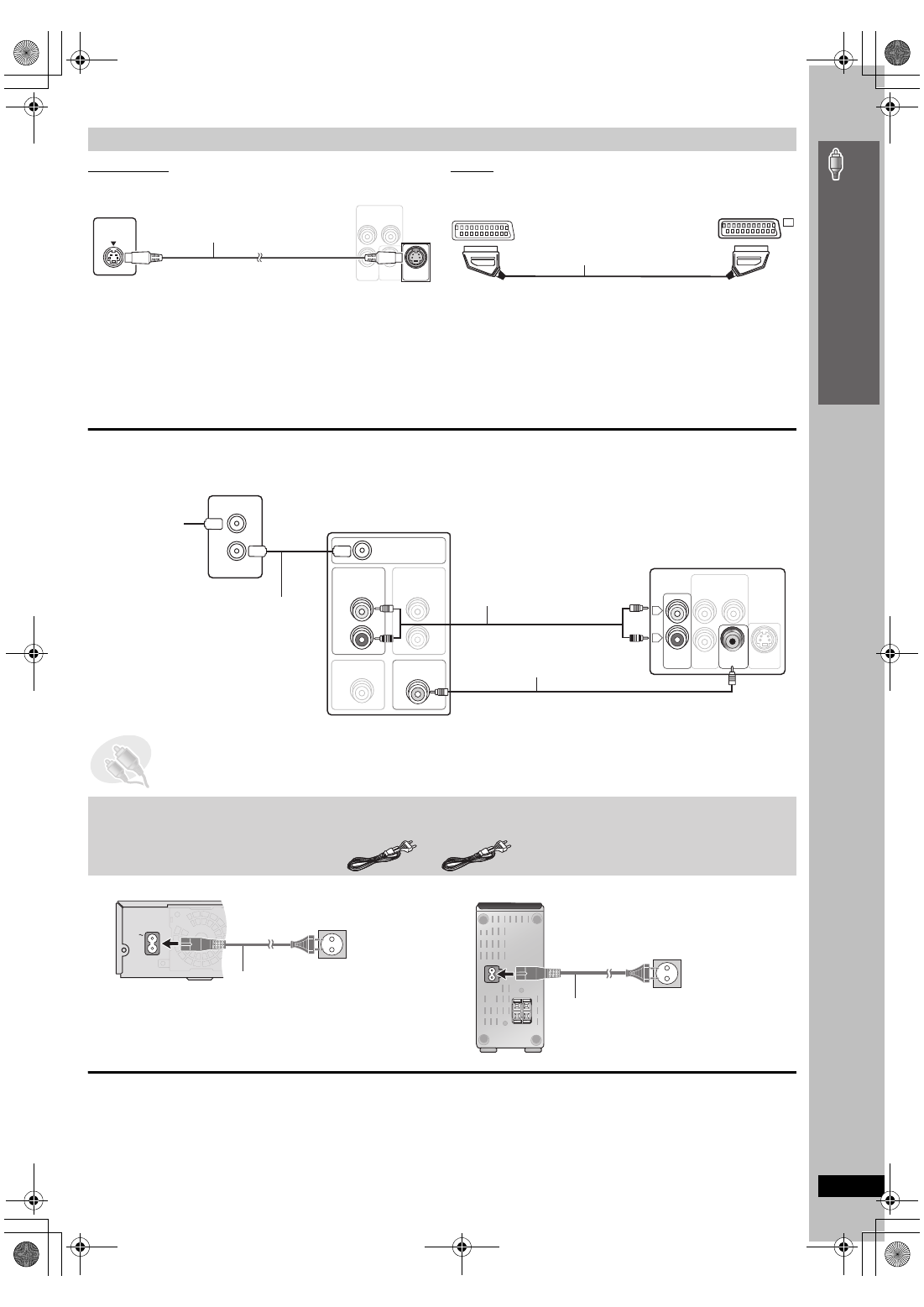

Altri collegamenti video per migliorare la qualità dell’immagine
VIDEO
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
P B
P R
Y S-VIDEO
IN
Televisore
(non fornito)
Cavo S-video
(non fornito)
Parte posteriore
dell’unità principale
AV
AV
Televisore
(non fornito)
Cavo scart
(non fornito)
Parte posteriore
dell’unità principale
RF IN
RF OUT
RF IN
AUDIO
OUT
L
R
VIDEO IN
AUDIO
IN
VIDEO OUT
AUX AUX VIDEO VIDEO
OUT OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
P B
P R
Y
L
R
Televisore
(non fornito)
Cavo video
(in dotazione)
Parte posteriore dell’unità
principale Cavo audio (non fornito)
≥ È possibile utilizzare la
connessione mediante cavo
scart (
➜ sopra) invece di
questa connessione.
Cavo RF
(non fornito)
Decoder della TV via cavo o videoregistratore
(non fornito)
Al servizio della TV
via cavo o
all’antenna del
televisore
PASSO
5
Collegamenti dei cavi di alimentazione CA
AC IN
AC IN~
Cavo di alimentazione
CA
Unità principale Sistema wireless
Alla presa di
corrente domestica
2 Cavi di alimentazione CA
Alla presa di
corrente domestica
Cavo di alimentazione
CA
Colle
g
am
enti audio e vide
o / Collegamenti dei ca
v
i di alim
enta
zione CA
47
