4
RQT8041
LANG - 5
LANG - 4
FR
A
N
Ç
A
IS
DANSK
DE
UTSCH
Zur
Netzsteckdose
2
Anschließen der UKW-Zimmerantenne.
Klebeband
UKW-
Zimmerantenne
Befestigen Sie die Antenne an einer Wand oder Säule,
wo es möglichst wenige Empfangsstörungen gibt.
FM ANT
75
4
Anschließen des Netzkabels.
• Das mitgelieferte Netzkabel ist ausschließlich für den
Gebrauch mit dieser Anlage bestimmt.
Verwenden Sie dieses Netzkabel auf keinen Fall für
andere Geräte.
Anschließen des Steckverbinders an den
Netzeingang
Erste Schritte
3
Anschließen der Lautsprecherkabel.
Kabel mit weißen und blauen Aufklebern sind für die
hohen Frequenzen bestimmt.
Kabel mit roten und schwarzen Aufklebern sind für die
tiefen Frequenzen bestimmt.
Durch einen unsachgemäßen Anschluss kann die
Anlage beschädigt werden.
2 ,
()'(
,/7



Rot
Schwarz
Weiß
Blau
Grau (+)
Blau (–)
Schwarz (–)
Rot (+)

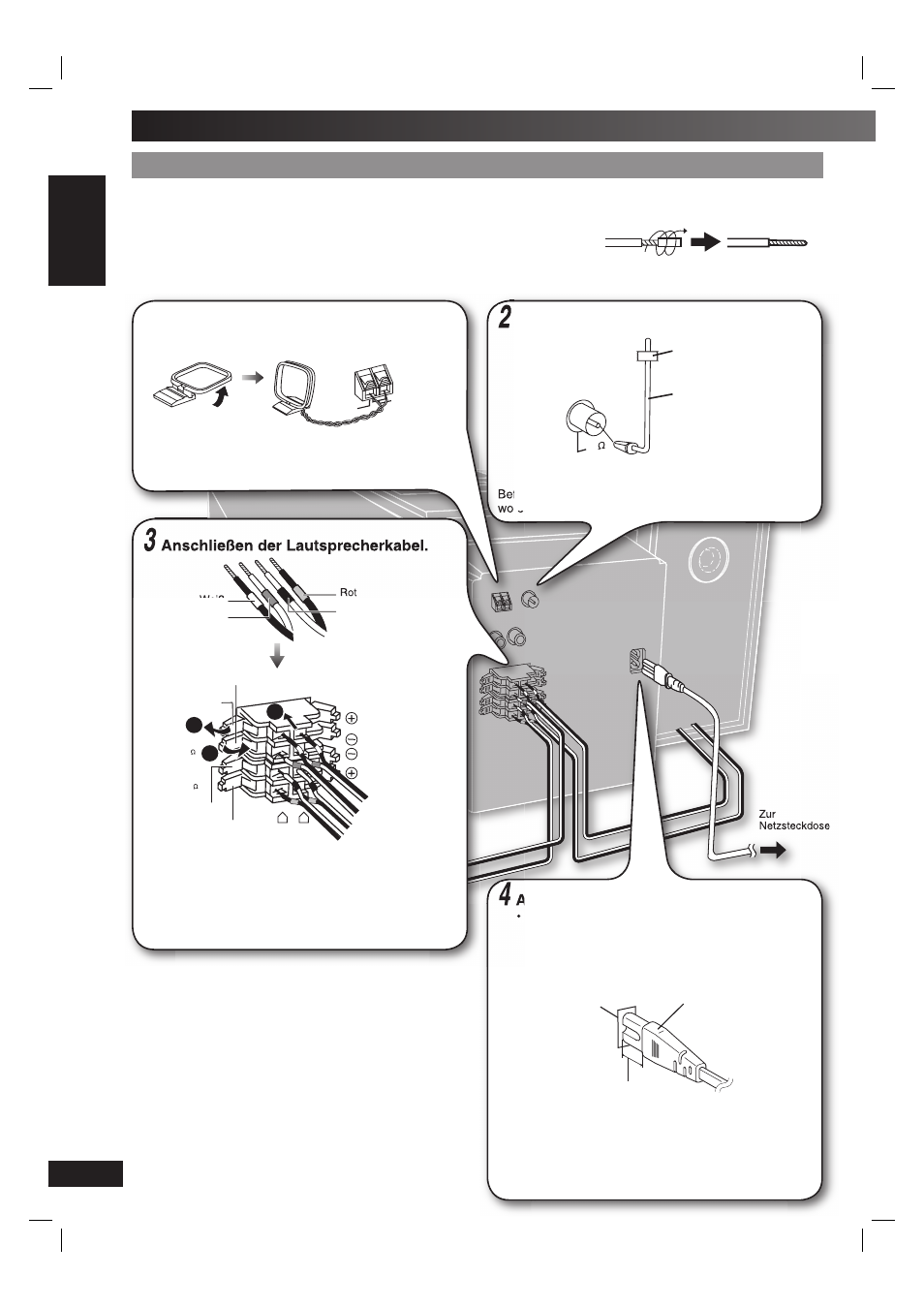

Schrit Schritt t 11
- Herstellen der Verbindung - Herstellen der Verbindung
Schließen Sie das Netzkabel erst an, nachdem alle anderen Verbindungen vorgenommen wurden.
Vorbereitung
Entfernen Sie die Vinylspitze mittels Drehbewegung von den Lautsprecherkabeln.
ODER
Falls die Lautsprecherkabel keine Vinylspitzen besitzen, verbinden Sie sie direkt
mit den Anschlüssen.
AM ANT
EXT
LOOP
MW-Rahmenantenne
1
Anschließen der MW-Rahmenantenne.
Stellen Sie die Antenne so hin, dass sie aufrecht auf
ihrem Sockel steht. Halten Sie das lose Antennenkabel
von anderen Drähten und Kabeln fern.
Steckverbinder
ca. 3,5 mm
Netzeingang
Auch nach einwandfreiem Anschluss des Steckverbinders
des Netzkabels kann es je nach Ausführung des
Netzeingangs am Gerät vorkommen, dass der vordere Teil
des Steckverbinders geringfügig aus dem Netzeingang
hervorsteht. Die einwandfreie Gerätefunktion wird
dadurch jedoch nicht beeinträchtigt.
4
