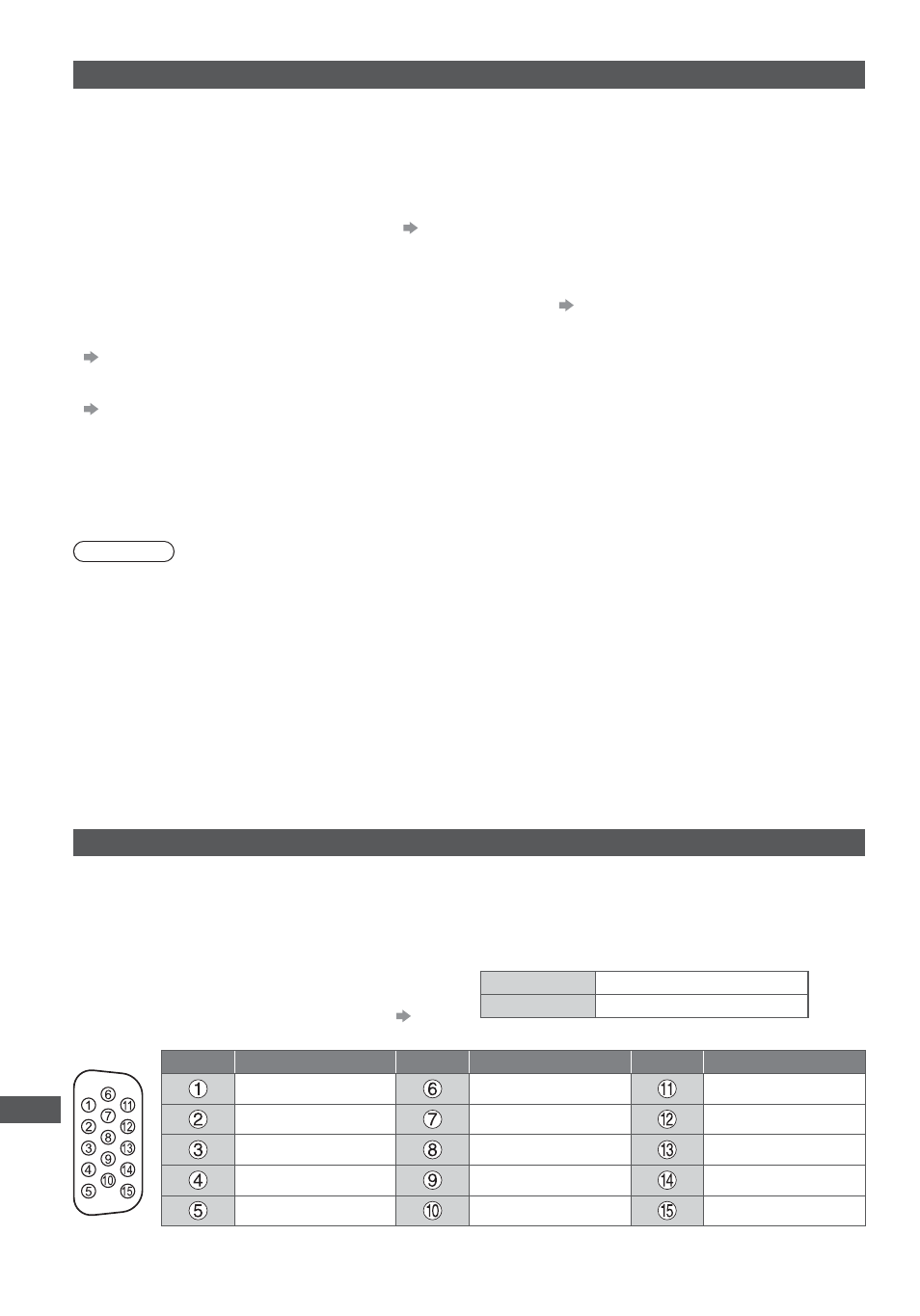

T
echnische Informationen
112
HDMI-Anschluss
Bei HDMI (High-Definition Multimedia Interface) handelt es sich um die erste volldigitale AV-Schnittstelle in der
Unterhaltungselektronik gemäß einer Norm ohne Datenkomprimierung.
Die HDMI-Schnittstelle dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und
hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird.
HDMI-kompatible Geräte
1 mit einem HDMI- oder DVI-Ausgang, z. B. ein DVD-Player, eine Settopbox oder eine
Spielekonsole, können mit einem HDMI-konformen (vollverdrahtetem) Kabel an den HDMI-Ausgang angeschlossen
werden.
Für weiteren Informationen zu den Verbindungen
(S. 14, 104)
Anwendbare HDMI-Funktionen
Audio-Eingangssignal:
2-kanaliger Linear-PCM-Ton (Abtastfrequenzen – 48 kHz, 44,1 kHz,
32 kHz)
Video-Eingangssignal:
„Eingangsignale, die angezeigt werden können“ (S. 114)
Treffen Sie dieselbe Einstellung wie beim digitalen Zubehör.
PC-Eingangssignal:
„Eingangsignale, die angezeigt werden können“ (S. 114)
Passen Sie die Ausgangseinstellung des PC dieser Vorgabe an.
VIERA Link (HDAVI Control 5)
[VIERA Link] (S. 99)
3D
Content Type
Deep Colour
Audio-Rückkanal 2
(nur HDMI2-Anschluss)
DVI-Anschluss
Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-
Adapterkabel mit einer der HDMI-Buchsen des Fernsehers
3 . Bei Verwendung eines DVI-HDMI-Adapterkabels schließen
Sie das Audiokabel mit dem mitgelieferten AV2 (COMPONENT / VIDEO)-Adapter an den Anschluss AUDIO an.
Hinweis
Audioeinstellungen können im Eintrag [HDMI1 / 2 / 3 / 4 Eingang] des Menüs „Toneinstellung“ vorgenommen werden.
(S. 44)
Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie
die Einstellung „16:9“.
Die HDMI-Buchsen dieses Gerätes entsprechen dem „Typ A“.
Diese HDMI-Buchsen sind mit dem Urheberrechtsschutz-System HDCP (High-Bandwidth Digital Content Protection)
kompatibel.
Zusatzgeräte ohne digitalen Ausgangsanschluss können wahlweise an einem der Eingangsanschlüsse
„COMPONENT“ oder „VIDEO“ angeschlossen werden, denen analoge Signale zugeleitet werden können.
Dieser Fernseher verfügt über die integrierte HDMI™-Technologie.
1: Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.
2: ARC (Audio Return Channel) ist eine Funktion, mit der Sie digitale Tonsignale über ein HDMI-Kabel übertragen
können.
3: Im Fachhandel erhältlich.
Anschließen eines Personalcomputers
Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des
PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.
Für den Anschluss an die 15-polige DOS/V kompatible D-sub-Buchse ist kein PC-Adapter erforderlich.
Bestimmte PC-Modelle können nicht an diesen Fernseher
angeschlossen werden.
Bei Anschluss eines PC stellen Sie die Farbanzeige des
PC auf die höchste Qualität ein.
Einzelheiten zu den zutreffenden PC-Signalen
„Eingangsignale, die angezeigt werden können“
(S. 114)
Maximale Anzeigeauflösung
4:3 1.440 × 1.080 Pixel
16:9 1.920 × 1.080 Pixel
15-poliges D-sub-Anschluss-Signal
Stift-Nr. Signalbezeichnung Stift-Nr. Signalbezeichnung Stift-Nr. Signalbezeichnung
R GND (Masse) NC (nicht angeschlossen)
G GND (Masse) NC (nicht angeschlossen)
B GND (Masse) HD
NC (nicht angeschlossen) NC (nicht angeschlossen) VD
GND (Masse) GND (Masse) NC (nicht angeschlossen)
