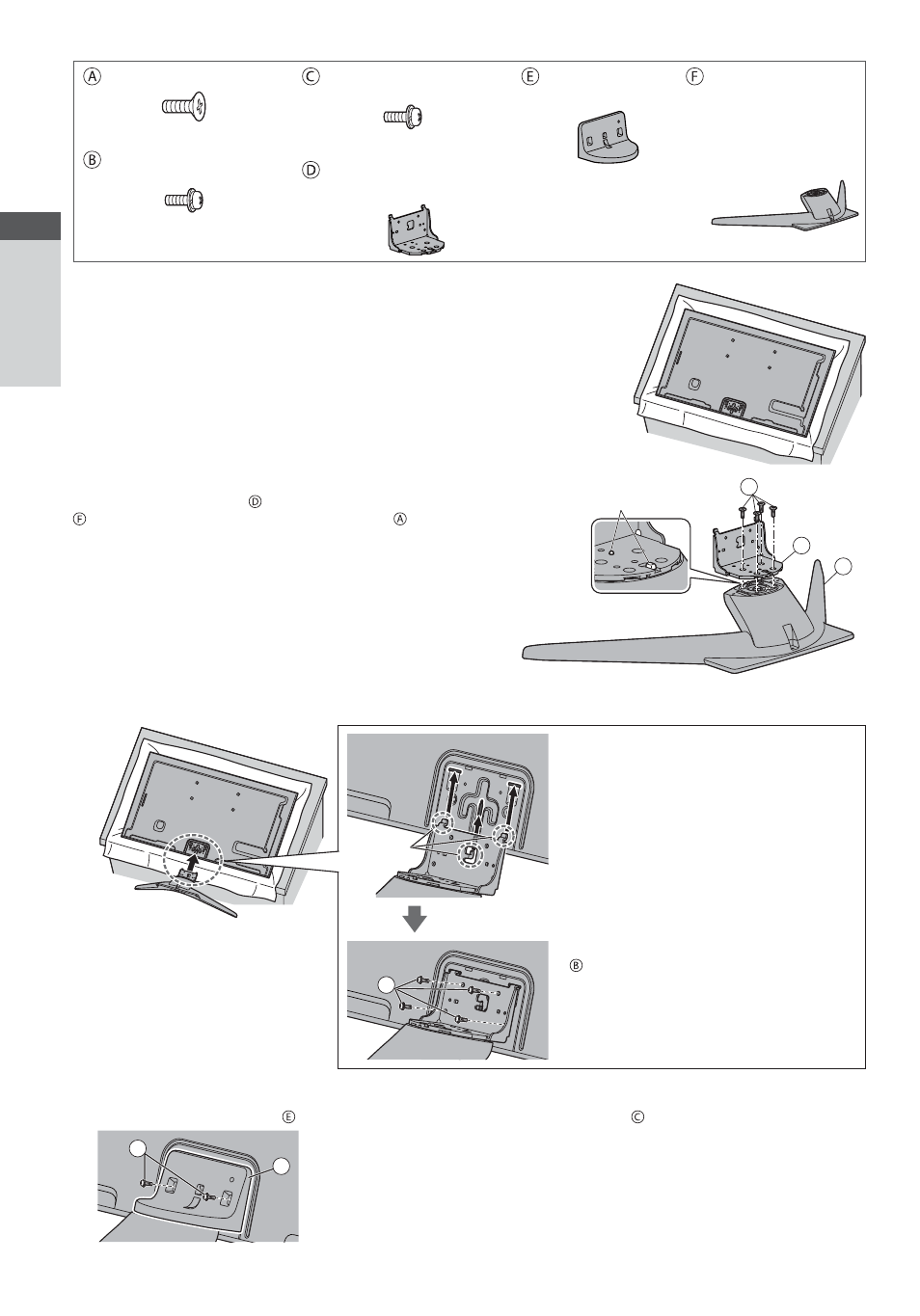

Mitgeliefertes Zubehör/Sonderzubehör
Kurzleitfaden
8
Schraube (4)
M5 × 15
Schraube (4)
(schwarz)
M4 × 10
Schraube (2)
(silbern)
M4 × 10
Halterung
TBL5ZA32771
Abdeckung
TBL5ZB32332
Platte
TBL5ZX04011
(TX-L42WT50E)
TBL5ZX04021
(TX-L47WT50E)
(TX-L55WT50E)
Vorbereitungen
Nehmen Sie den Standfuß und den Fernseher aus dem Karton und legen
Sie den Fernseher mit dem Bildschirmpanel nach unten weisend auf einen
Arbeitstisch, der mit einem sauberen und weichen Tuch (einer Decke o.Ä.)
abgedeckt ist.
Verwenden Sie einen Tisch, der größer als der Fernseher ist.
Greifen Sie den Fernseher nicht am Bildschirmpanel-Teil.
Stellen Sie sicher, dass der Fernseher nicht zerkratzt oder beschädigt wird.
Zusammenbau des Standfußes
D
A
F
Zapfen (Oberseite)
Vorderseite
Bringen Sie die Halterung an den Zapfen oben an der Basis
an und befestigen Sie sie mit den Schrauben
Falls die Schrauben gewaltsam mit einer falschen Ausrichtung
eingeschraubt werden, führt dies zu einem Ausreißen der
Gewinde.
Halten Sie die Halterung fest, damit sie nicht umkippt.
Befestigen des Fernsehers
1
Anbringen des Standfußes
Zapfen
Richten Sie die 3 Laschen an der
Halterung mit den Nuten an der Rückseite
des Fernseher aus und setzen Sie sie ein.
Stellen Sie sicher, dass die mittlere Lasche
im Loch am Fernseher sitzt. Setzen
Sie die Halterung ein, indem Sie die
an der Halterung ausrichten.
B
Ziehen Sie die 4 Befestigungsschrauben
zunächst locker an und drehen Sie sie
anschließend für eine sichere Fixierung
fest.
2
Abdeckung anbringen
Bringen Sie die Abdeckung an und befestigen Sie sie fest mit den Schrauben .
C
E
