Elektrischer Anschluss
(Fortsetzung)
Pre-Out-Stecker (vorne)
An externen Verstärker.
Pre-Out-Stecker (hinten)
An externen Verstärker.
Kamera-Eingang (CAMERA IN)
Eine Rückfahrkamera anschließen.
(
a
Seite 26)
Video-Eingang (AV1 IN)
Video-Eingang (AV2 IN)
Anschluss eines Fernsehtuners, Videorekorders,
Camcorders, Navigationssystems eines
Fremdherstellers usw. (
a
Seite 27)
(R)(Rot)
(Rot)
(Weiß)
(Schwarz)
(L)(Weiß)
(Gelb)
q
Remote-Out-Stecker
An Remote-In des angeschlossenen Geräts.
w
e
r
t
y
Video-Ausgang
Den rückwärtigen Monitor anschließen.
(
a
Seite 29)
u
Sicherung (15 A) Wenden Sie sich zum Austausch
der Sicherung an eine autorisierte Panasonic-
Kundendienststelle in Ihrer Nähe. Versuchen Sie
nicht, den Austausch selbst vorzunehmen.
CQ-VD5505N
(Rückseite)

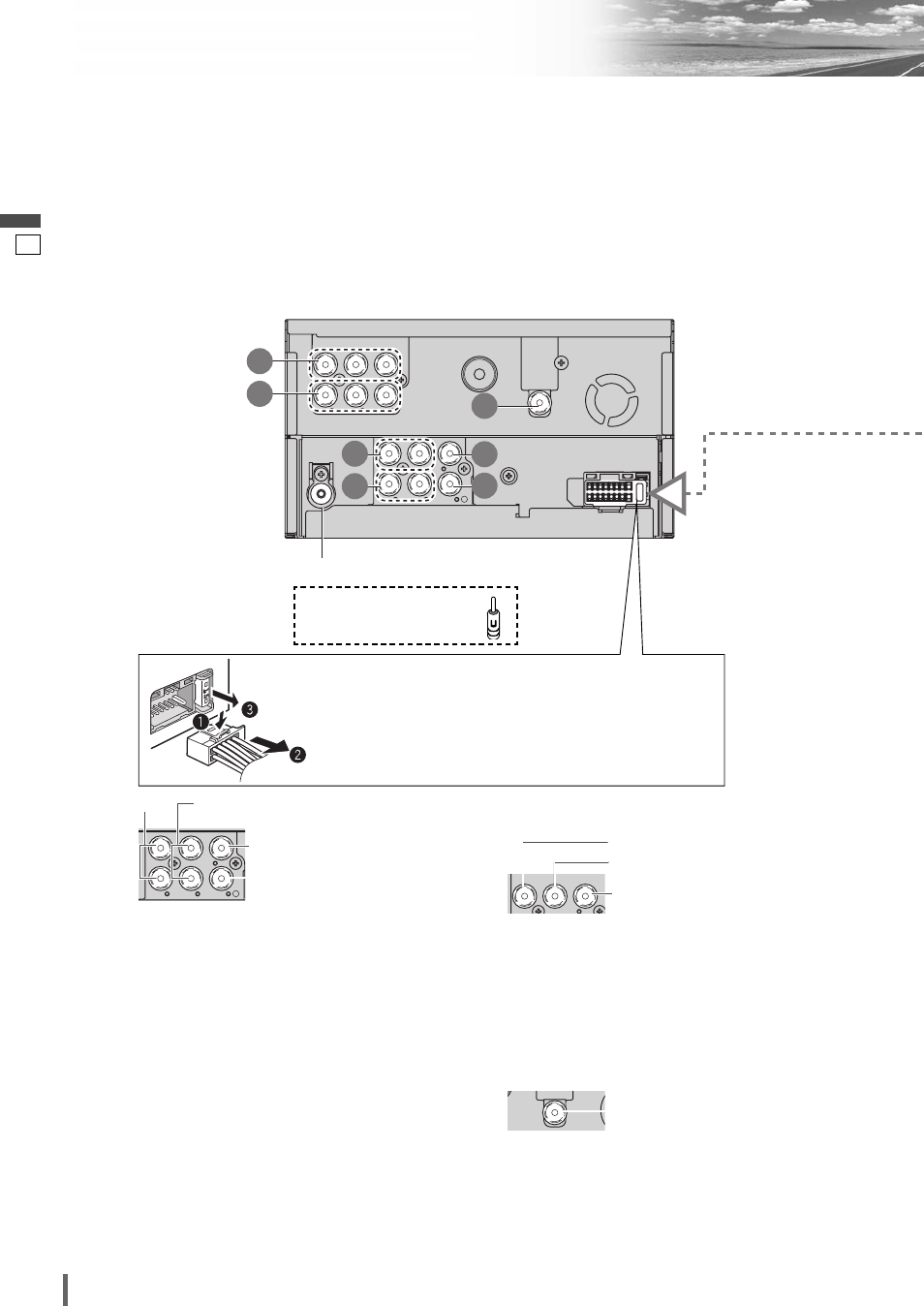

Radioantennen-Stecker (RADIO ANT IN)
(Gelb)
i ISO-Antennen-adapter
(falls erforderlich)
(Gelb)
❏ Verdrahtungsplan
Hinweis:
¡
Der Pre-Out-Stecker ist ausschließlich für einen
externen Verstärker bestimmt. Keinesfalls den
Audioeingang oder andere Eingänge von externen
Geräten daran anschließen.
