Panasonic CQVD5505N - Handbuch (Seite 67)

12
27 CQ-VD5505N
Deutsch

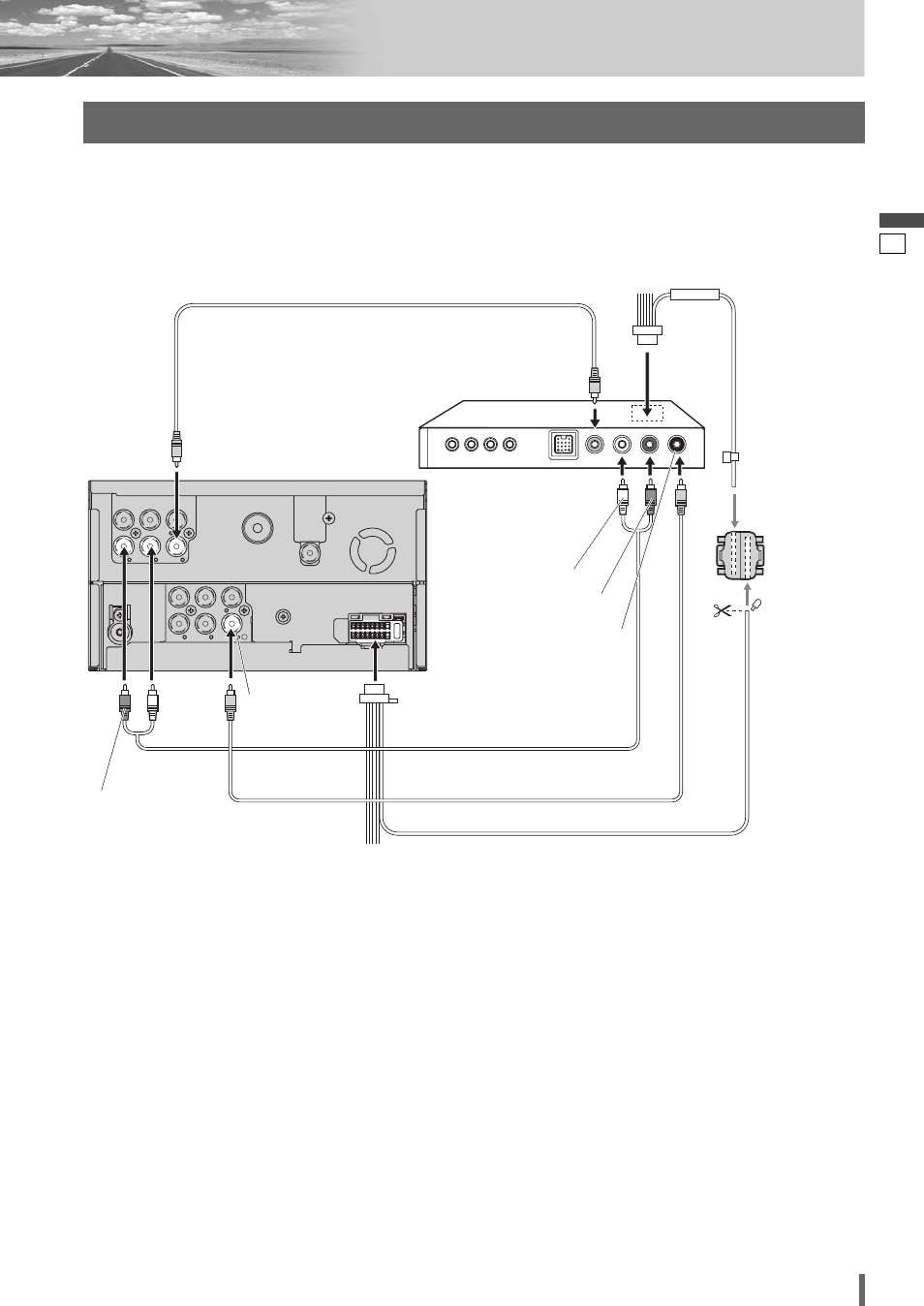

Anschluss an einen TV-Tuner
Hinweis:
¡ Siehe auch die Bedienungsanleitungen der anzuschließenden Geräte.
PWR-CONT
TV-Tuner
CY-TUP153N
(Option)
CQ-VD5505N
(Rückseite)
(Video)
(Gelb)
u Versorgungsstecker
Leistungssteuerungs-
kabel
RCA-Kabel
(Mitgeliefert mit CY-TUP153N)
Stromsteuerkabel des externen Verstärkers
Hinweis:
¡
Bei gleichzeitigem Anschluss eines TV-Tuners
und eines externen Verstärkers sowohl das
Leistungssteuerkabel des TV-Tuners als auch
den Steueranschluss des externen Verstärkers
anschließen.
Versorgungsstecker
(Mitgeliefert mit CY-TUP153N)
Klemmverbinder
(Handelsübliches
Produkt)
(Schwarz)
(L) (Weiß)
(R) (Rot)
(Video)
(Gelb)
(Schwarz)
(L) (Weiß)
(R) (Rot)
RCA-Kabel
RCA-Kabel
