CQ-VD5505N
Deutsch
Elektrischer Anschluss
(Fortsetzung)
P
N
D
2
L
R
Panasonic

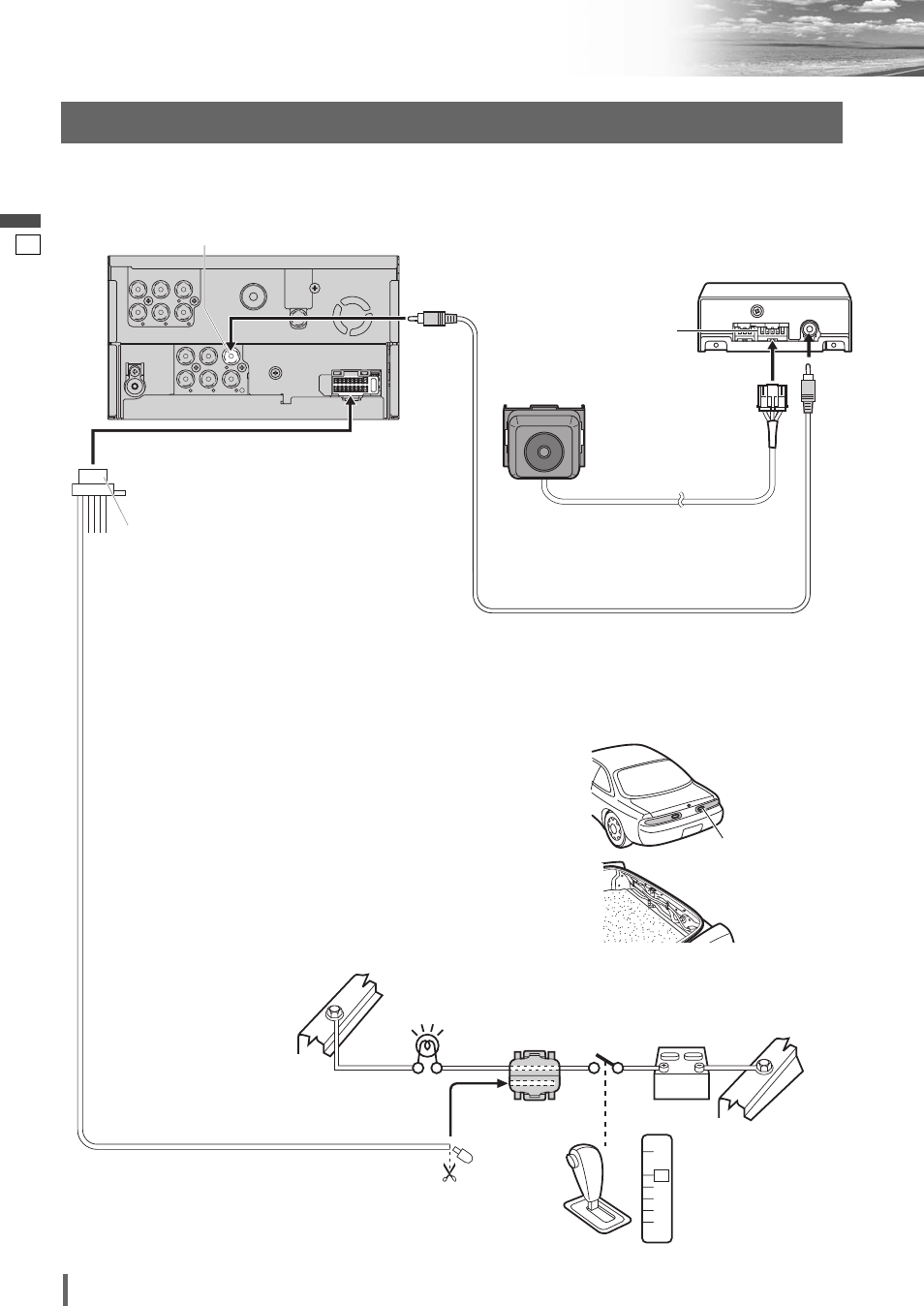

Anschluss eines Rückfahrkamera
Rückfahrkamera
(CY-RC50KN)
(Video)
(Gelb)
RCA-Kabel
Rückfahrkamera-
Steuergerät
CQ-VD5505N
(Rückseite)
u Versorgungsstecker
Rückfahrleuchte
Klemmverbinder
(Handelsübliches Produkt)
Batterie
Fahrzeugchassis
Schaltgetriebe
Rückwärtsgangkabel
(Violett mit weißem Streifen)
Kamera-Eingang
Kamera-Eingang
(Gelb)
Die Rückfahrleuchte
kontrollieren.
Von der Rückseite der
Rückfahrleuchtenfassung
herausnehmen.
Hinweis:
¡
Siehe auch die Bedienungsanleitungen der anzuschließenden Geräte.
Anschluss des
Rückwärtsgangkabels
Falls eine optionale Rückfahrkamera verwendet wird, muss das
Rückwärtsgangkabel angeschlossen werden.
Das Rückwärtsgangkabel (Violett mit weißer Streifen) mit dem positiven (+)
Kabel der Rückfahrleuchte (die Leuchte mit klarem Schutzglas, die aufleuchtet,
wenn der Schalthebel auf den Rückwärtsgang geschaltet wird) verbinden.
Hinweis:
¡
Das Rückwärtsgangkabel anschließen, nachdem die Klemme vom Kabelende
abgeschnitten wurde.
¡
Verwenden Sie ein Rückwärtsgang-Verlängerungskabel
(Option)
, falls
erforderlich.
