-11-
Wichtige Bedienungselemente und ihre Funktionen

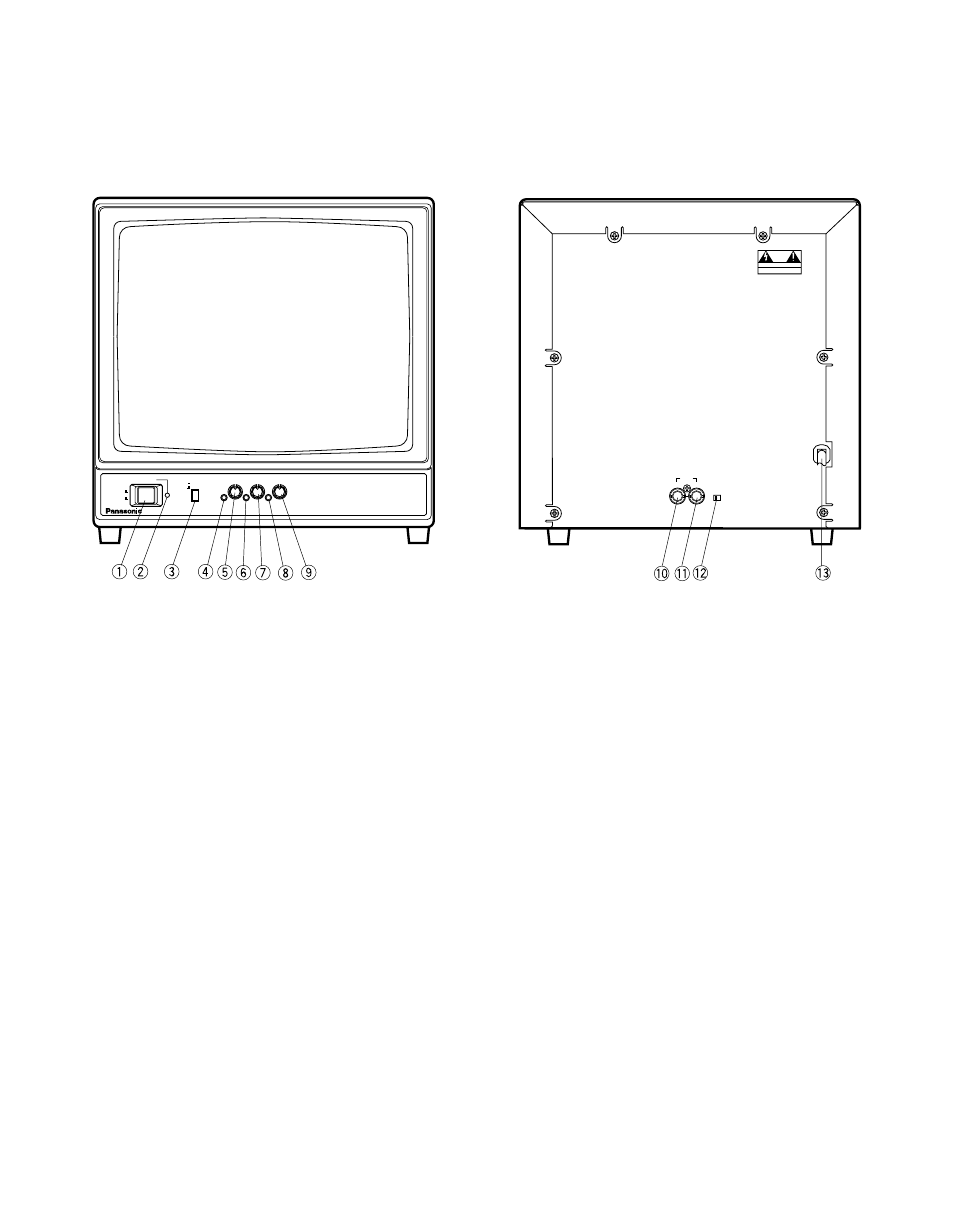

<VORDERSEITE> <RÜCKSEITE>
1. Netzschalter (POWER ON/OFF)
Der Netzschalter dient für das Ein- und Ausschalten
des Monitors.
Den Netzschalter durch einmaligs Drücken einrasten
(;), um den Monitor einzuschalten.
Den Netzschalter durch nochmaliges Drücken wieder
ausrasten (l), um den Monitor auszuschalten.
2. Netzstrom-Kontrollampe
Diese Kontrollampe leuchtet auf, wenn die
Stromversorgung eingeschaltet ist.
3. Abtastgrößen-Wahlschalter (SCAN SIZE,
UNDER/NORMAL)
Dieser Schalter dient zur Wahl der Abtastgröße.
Den Schalter durch einmaliges Drücken einrasten
(;), um den Unterabtastmodus zu wählen.
Den Schalter durch nochmaliges Drücken wieder aus-
rasten (l), um den Normalabtastmodus zu wählen.
4. Horizontaler Bildfangregler (H.HOLD)
Dieser Regler wird verwendet, um die horizontale
Position des Bildes zu verriegeln.
5. Vertikaler Bildfangregler (V.HOLD)
Dieser Regler wird verwendet, um die vertikale
Position des Bildes zu verriegeln.
6. Höhenregler (HEIGHT)
Dieser Regler dient für die Einstellung der Höhe des
Bildes.
7. Helligkeitsregler (BRIGHT)
Diesen Regler im Uhrzeigersinn drehen, um die
Bildhelligkeit zu erhöhen.
Den Regler gegen den Uhrzeigersinn drehen, um die
Bildhelligkeit zu vermindern.
8. Vertikaler Linearitätsregler (V.LIN)
Dieser Regler wird verwendet, um die vertikalen
Nichtlinearitäten in dem Bild zu berichtigen.
9. Kontrastregler (CONTRAST)
Diesen Regler im Uhrzeigersinn drehen, um den
Kontrast des Bildes zu erhöhen.
Diesen Regler gegen den Uhrzeigersinn drehen, um
den Kontrast des Bildes zu vermindern.
