-14-
Einstellung
Vorbereitungen:
Achten Sie darauf, daß die erforderlichen Anschlüsse für
das System ausgeführt wurden.

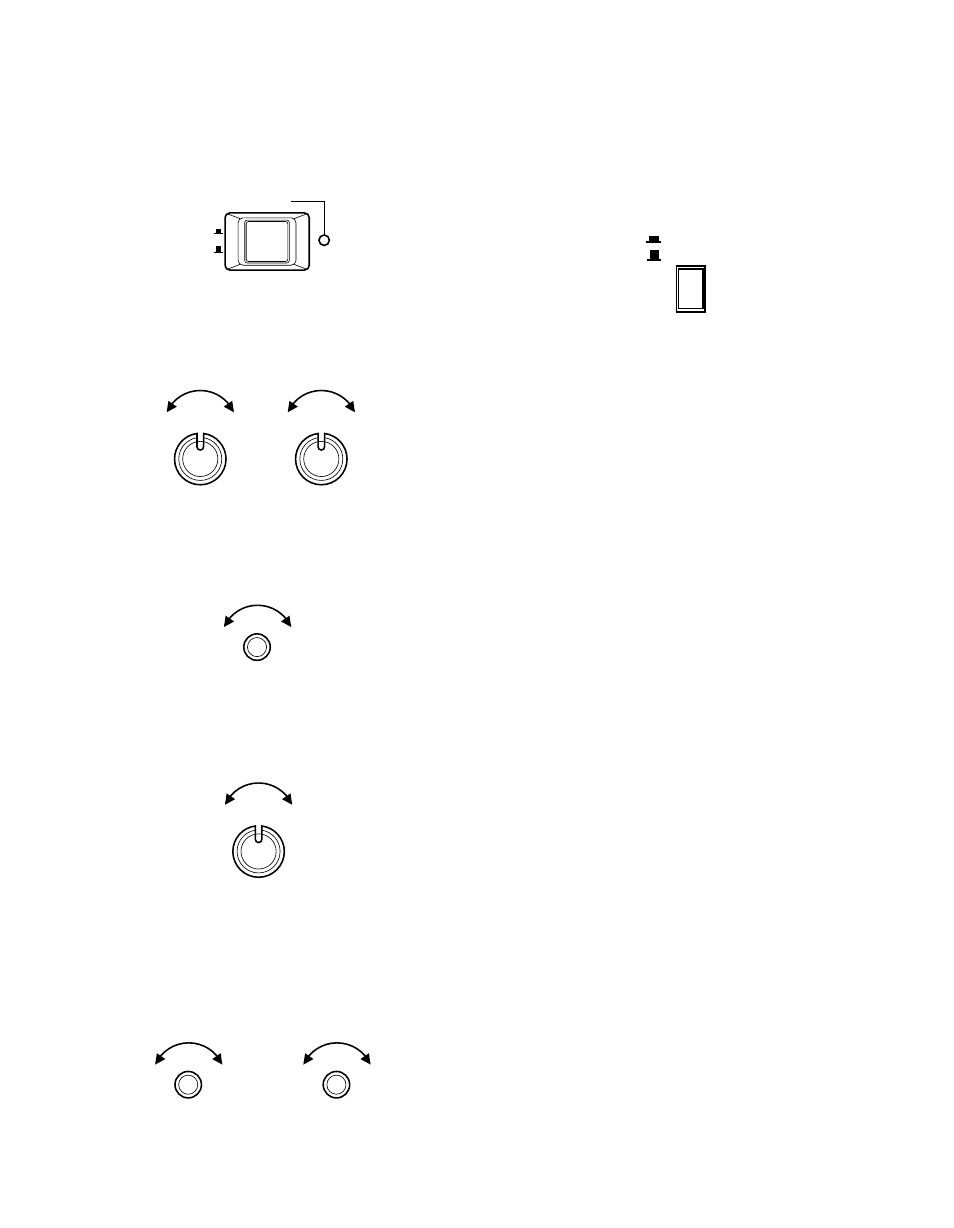

Den Netzschalter an der Vorderseite des Monitors
drücken, um die Stromversorgung einzuschalten.
1. Die Helligkeit mittels Helligkeitsregler (BRIGHT) und
Kontrastregler (CONTRAST) einstellen, so daß die
richtige Gesamthelligkeit erhalten wird und die
Graustufen entsprechend aufgelöst werden.
2. Falls das Bild seitlich durchläuft oder eine Serie von
horizontalen Streifen erscheint, den Horizontalen
Bildfangregler (H.HOLD) einstellen, um das Bild zu
stabilisieren.
3. Falls das Bild vertikal durchläuft, den Vertikalen
Bildfangregler (V.HOLD) einstellen, um das Bild zu
stabilisieren.
4. Die Hilfsregler (HEIGHT und V.LINEARITY) sollten
ebenfalls eingestellt werden, um richtige vertikale
Höhe mit guter vertikalen Linearität sicherzustellen. Es
wird empfohlen, die Bildhöhe um etwa 6 mm über die
Ober- und Unterkanten der Kathodenstrahlröhren-
Maske auszudehnen.
Bedienung
Unterabtastung
Den Abtastgrößen-Wahlschalter (SCAN SIZE) durch ein-
maliges Drücken einrasten (;), um auf die Position
UNDER einzustellen.
POWER
ON
OFF
BRIGHT
CONTRAST
H.HOLD
V.HOLD
NORMAL
UNDER
SCAN
SIZE
Erhöhung
Erhöhung
HEIGHT
V. LIN
Diesen Schalter nur nochmaliges Drücken wieder ausras-
ten (l), um auf die Position NORMAL einzustellen.
