Systemanschlüsse

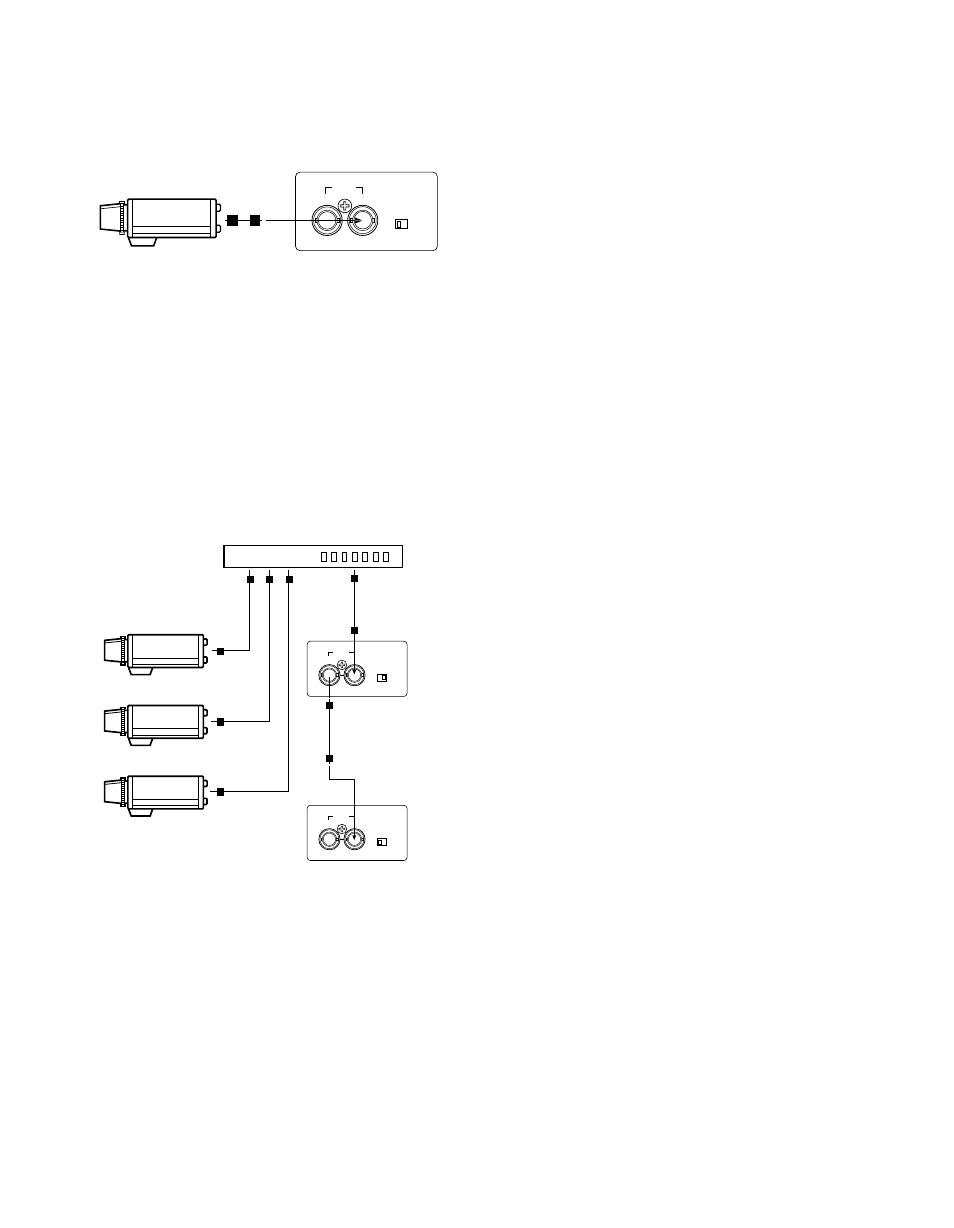

1. Anschluß eines einzelnen Monitors
OUT
VIDEO
IN
HiZ
75
Ω
• Die Video-Eingangsbuchse (VIDEO IN) des Monitors
mit Hilfe eines Koaxialkabels mit der Video-
Ausgangsbuchse der Videoquelle verbinden.
• Den Video-Abschlußschalter auf Position 75
Ω
stellen.
2. Anschluß von mehreren Monitoren
• Die Video-Eingangsbuchse (VIDEO IN) dieses
Monitors mit Hilfe eines Koaxialkabels mit der Video-
Ausgangsbuchse der Videoquelle verbinden.
• Die Video-Ausgangsbuchse (VIDEO OUT) dieses
Monitors mit Hilfe eines Koaxialkabels mit der Video-
Eingangsbuchse (VIDEO IN) des zweiten Monitors
verbinden.
• Die Anschlüsse aller anderen Monitore in dem System
gemäß obiger Beschreibung vornehmen.
• Den Video-Abschlußschalter des ersten und der
dazwischenligenden Monitore auf Position HiZ stellen.
Danach den Video-Abschlußschalter des letzten
Monitors auf Position 75
Ω
stellen.
OUT
VIDEO
IN
HiZ
75
Ω
OUT
VIDEO
IN
HiZ
75
Ω
Koaxial
kabel
Kamera
WV-BM1410
Koaxial
kabel
Koaxialkabel
Kameras
Erster
Video-Monitor
Letzter Video-Monitor
Video-Umschaltgerät
