-12-
10. Video-Ausgangsbuchse (VIDEO OUT)
Diese BNC-Buchse wird verwendet, um das Video-
Ausgangssignal von der Signalquelle an einen
zusätzlichen Monitor oder Video-Cassettenrekorder zu
liefern.
11. Video-Eingangsbuchse (VIDEO IN)
Diese BNC-Buchse wird verwendet, um das
Videosignal von der zu überwachenden Signalquelle
(z.B. Video-Cassetenrecorder) zu empfangen.
12. Video-Abschlußschalter (75
Ω
/HiZ)
Diesen Schalter für den Anschluß eines einzelnen
Monitors auf Position 75
Ω
stellen.
Für den Anschluß von mehreren Monitoren ist dieser
Schalter am letzten Monitor auf Position 75
Ω
zu
stellen, wogegen dieser Schalter an den anderen
Monitoren auf Position HiZ gestellt werden muß.
13. Netzkabel
Anschlüsse
Netzkabel
1. Während der Installation den Netzschalter ausges-
chaltet belassen.
2. Das Netzkabel an eine geerdete Netzdose anschlie-
ßen.
Video-Kabel
Für den Anschluß ein 75
Ω
Koaxialkabel (RG-59, RG-
59A/U, RG-59B/U, RG-59/U, RG-6/U ODER RG-11/U) ver-
wenden.

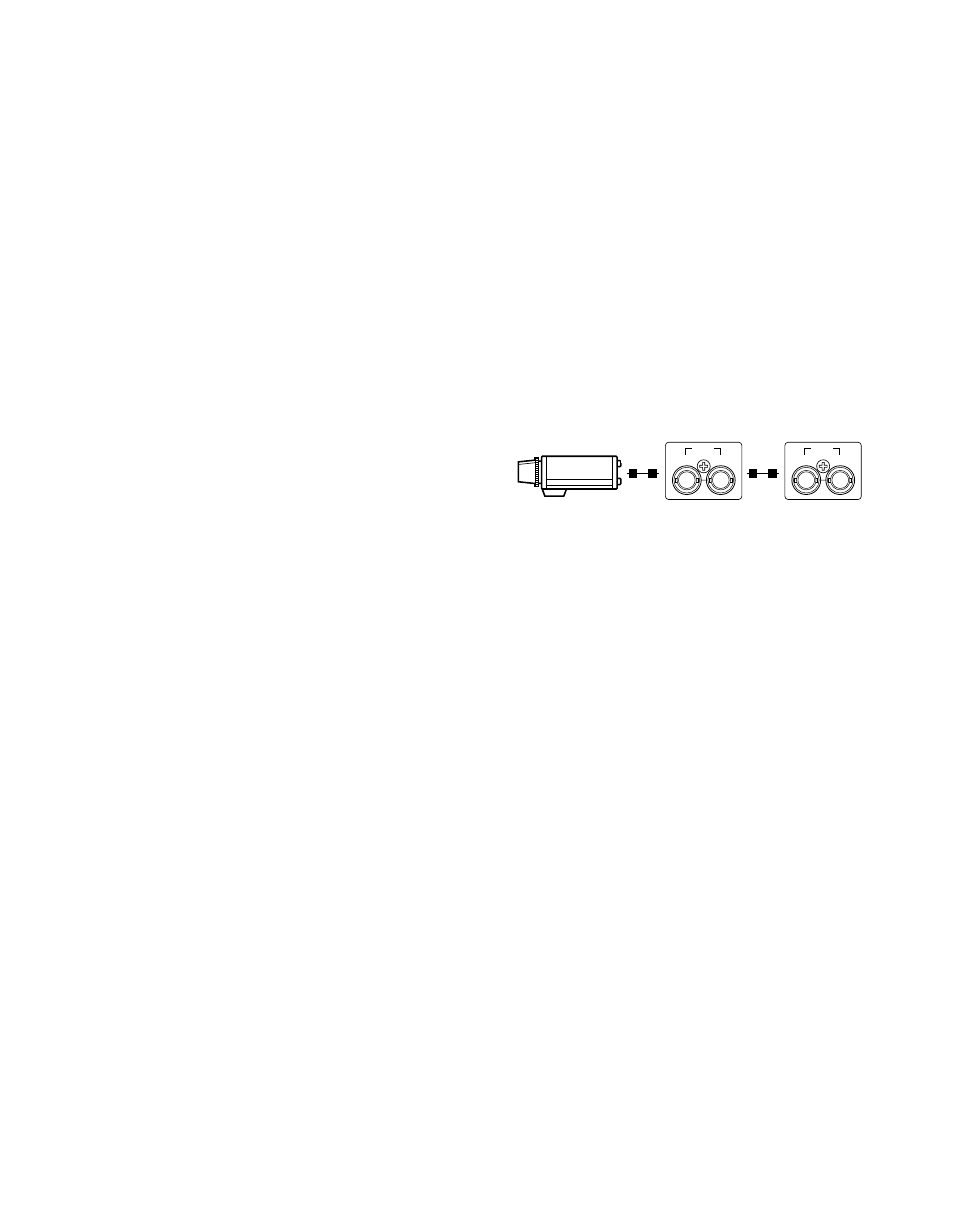

1. In dieser Konfiguration können bis zu 10 Monitore
angeschlossen werden, bevor es zu Signalverlusten
kommt. Die gesamte Kabellänge sollte nicht mehr als
150 m betragen.
2. Vorsichtsmaßnahmen bei der Verdrahtung:
Der Biegeradius des Koaxialkabels muß mindestens
dem 10 fachen Kabeldurchmesser entsprechen.
Das Kabel niemals mit Krampen befestigen, auch
nicht mit runden Krampen.
Das Kabel nicht abklemmen oder abdrücken.
Die genannten Punkte führen zu einer Änderung der
Impedanz des Kabels und damit zu schlechter
Bildqualität.
OUT
VIDEO
IN OUT
VIDEO
IN
Kamera
Monitor Monitor
Koaxial
kabel Koaxial
kabel
